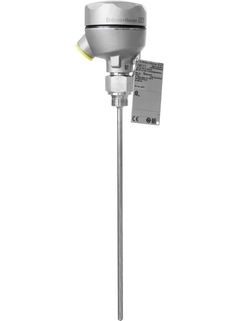

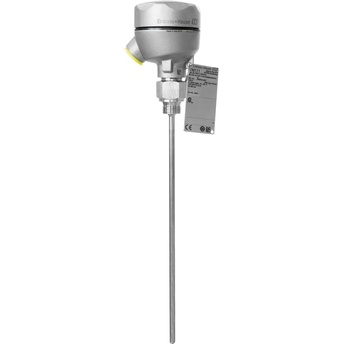

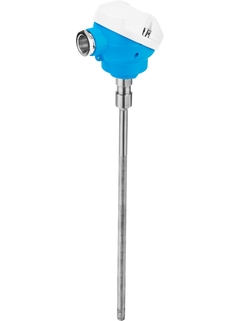

iTHERM ModuLine TM111 工业温度计

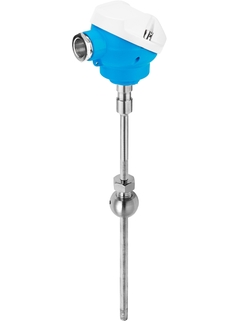

模块化热电阻或热电偶温度计ModuLine TM111的产品示意图 — 温度计带焊入式过程连接

模块化温度计带趋势设定功能，直接安装，适用不同工业应用场合

安装热电阻或热电偶传感器，使用简单。与支持所有常见通信协议 - Bluetooth®技术的模块化变送器配套使用，仪表安装后即可进行测量，具有更高的测量精度和可靠性。具有多种类型的过程连接和外形尺寸，灵活满足应用要求。传感器技术（iTHERM StrongSens和QuickSens）抗振，响应迅速，通过危险区认证。

Extended选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

响应时间

t90 starting at < 1,5 s QuickSens
depending on configuration

最大过程压力（静压）

depending on the configuration

工作温度范围

PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 QuickSensTF:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Thermoelement:
Typ K up to 1.100 °C (2.012 °F)
Typ J up to 800 °C (1.472 °F)
Typ N up to 1.100 °C (2.012 °F)

所需最大插入深度

up to 4.500,0 mm (177'')

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

TM111

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
从产品选型到维护都十分用户友好且可靠
iTHERM铠装芯子：全球独一无二，全自动生产。全溯源的始终如一的高产品质量，确保可靠测量值
iTHERM QuickSens：最快响应时间，仅需1.5秒，优化过程控制
iTHERM StrongSens：优越的抗振性能（> 60g），最高安全性
iTHERM TA30x：多种型号的接线盒，操作更加简单，安装和维护成本更低
通过国际认证：ATEX、IECEx、CSA C US和NEPSI防爆认证

应用领域
应用广泛
测量范围：–200...+1100 °C (–328...+2012 °F)
最大压力：75 bar (1088 psi)
最高防护等级：IP 68
感温部件具有强抗振性：最大60g

特征和规格

测量原理

热电阻
特点/应用

metric style

universal range of application

suitable for hazardous areas

can be used with StrongSens, QuickSens insert

direct process contact
热保护套管

without, direct process contact
铠装芯子/探头

mineral insulated (MI), flexible
热保护套管外径

Insert:

3,0 mm

6,0 mm
所需最大插入深度

up to 4.500,0 mm (177'')
热保护套管材质

Insert Material:

316L (1.4404)

Alloy 600 (2.4816)

Pyrosil
过程连接

Thread:

G1/4, G1/2"

NPT1/2", NPT3/4"

M18x1.5, M20x1.5

Cap-nut:

G1/2", G3/4"

Compression fitting, also spring load:

NPT1/2", G1/2"

Weld-in adapter cylindrical or spherical
热保护套管末端类型

straight
表面光洁度Ra

< 1.6 μm (63.00 μin)
工作温度范围

PT100 TF StrongSens:

-50 °C ...500 °C

(-58 °F ...932 °F)

PT100 QuickSensTF:

-50 °C …200 °C

(-58 °F …392 °F)

PT100 WW:

-200 °C ...600 °C

(-328 °F ...1.112 °F)

PT100 TF:

-50 °C ...400 °C

(-58 °F ...752 °F)

Thermoelement:

Typ K up to 1.100 °C (2.012 °F)

Typ J up to 800 °C (1.472 °F)

Typ N up to 1.100 °C (2.012 °F)
最大过程压力（静压）

depending on the configuration
测量精度

Class AA acc. to IEC 60751

Class A acc. to IEC 60751

Class B acc. to IEC 60751

Class special or standard acc. to ASTM E230

Class 1 or 2 acc. to IEC 60584-2
响应时间

t90 starting at < 1,5 s QuickSens

depending on configuration
模块化温度变送器

yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
防爆认证

ATEX

ATEX IECEx

NEPSI

IECEx

EAC Ex

CSA C/US
证书

SIL (Transmitter)

显示更多
显示更少

文档/手册/软件

下载类型

过滤

iTHERM ModuLine TM111
Easy-to-use metric version with outstanding RTD or TC sensor technology

技术信息(TI)
Modular thermometers Operating Instructions
Universal modular thermometers with RTD or TC insert for industrial
applications

操作手册（BA）
iTHERM TM111, iTHERM TM131 ATEX: II 1/2G Ex ia IIC, II 1/2D Ex ia IIIC IECEx: Ex ia IIC Ga/Gb, Ex ia IIIC Da/Db Safety Instructions
Documentation for hazardous areas

Ex 防爆说明(XA)
TM111, TM131: cCSAus XP DIP NI
TM111, TM131: cCSAus XP DIP NI

Ex 防爆说明(XA)
iTHERM TM111, iTHERM TM131 ATEX: II 1/2G Ex db IIC, II 2G Ex db IIC, II 1/2D Ex ta/tb IIIC, II 2D Ex tb IIIC IECEx: Ex db IIC Ga/Gb, Ex db IIC Gb, Ex ta/tb IIIC Da/Db, Ex tb IIIC Db Safety Instructions
Documentation for hazardous areas

Ex 防爆说明(XA)
iTHERM TM111, TM131
Ex d IIC T1...T6 Gb、Ex tD A20/A21 IP66/68 T

Ex 防爆说明(XA)
RTD/TC thermometers ATEX II 3G, II 3D Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex 防爆说明(XA)
iTHERM TM111, TM131 Control drawing CSA IS, NI, DIP
Thermometer
Installation Notes for hazardous locations
Intrinsically safe, Nonincendive, Dust ignition proof

Ex 防爆说明(XA)
TRxx、TCxx、TS211、iTHERM TS111、TM211、TPx100、TSx310、TM1x1、TM411、TM412
温度计和测温芯子
Ex nA IIC T6-T1 Gc

Ex 防爆说明(XA)
TM111、TM131、TS111、TS211
温度计和测温芯子
Ex ia IIC T6 Ga/Gb

Ex 防爆说明(XA)
Process RTD General purpose
产品型号: TM111-
一致性声明编号: HE_01245_01.20
制造商规格: RoHS

Manufacturer Declaration

中文
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
产品型号: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
一致性声明编号: EC_00169_02.16

EU Declaration

德语 , 英语 , fr
Process RTD General purpose
产品型号: TM111-, TM131-
一致性声明编号: EC_00740_01.19

EU Declaration

德语 , 英语 , fr
Process RTD General purpose
产品型号: TM111-, TM131-
一致性声明编号: EC_00735_01.19

EU Declaration

德语 , 英语 , fr
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
产品型号: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
一致性声明编号: EC_00136_02.16

EU Declaration

德语 , 英语
ACCESSORIES: T_INSERTS, Process RTD General purpose
产品型号: TM111-, TM131-, TS111-, TS211-
地区/国家: Europe (ATEX)
认证机构: Bureau Veritas
类别: II 1/2 D, II 1/2 G, II 1 G
保护: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da/Db

Explosion Protection

德语 , 英语
ACCESSORIES: T_INSERTS, Process RTD General purpose
产品型号: TM111-, TM131-, TS111-, TS211-
地区/国家: China
认证机构: NEPSI
保护: Ex ia IIC T6...T1 Ga/Gb

Explosion Protection

中文
Process RTD General purpose, Process RTD Hygienic
产品型号: TM111-, TM131-, TM411-, TM412-
地区/国家: Canada, USA
认证机构: CSA
类别: I/2/A,B,C,D, I/1/A,B,C,D T6...T4, II,III/1/E,F,G, I/zone 1, I/zone 0
保护: Ex ia IIC T6...T4 Ga, AEx ia IIC T6...T4 Ga, AEx/Ex [AEx/Ex ia] IIC T6...T4 Gb

Explosion Protection

英语
ACCESSORIES: T_INSERTS, Process RTD General purpose
产品型号: TM111-, TM131-, TS111-, TS211-
地区/国家: International (IECEx)
认证机构: Bureau Veritas
保护: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da/Db

Explosion Protection

英语
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Explosion proof, Process RTD General purpose, Process TC Explosion proof
产品型号: T13-, T14-, T15-, T53-, T54-, T55-, TM111-, TM131-, TU211-, TU221-
地区/国家: USA, Canada
认证机构: CSA
类别: II,III/1/E,F,G/TXXX°C, I/1/1/T6...T1, I/1/A,B,C,D/T6...T1, I/2/A,B,C,D/T6...T1
保护: XP, NI, DIP

Explosion Protection

英语
Process RTD General purpose
产品型号: TM111-, TM131-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 2 D, II 2 G, II 1/2 D, II 1/2 G
保护: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex db IIC T6...T1 Ga/Gb, Ex db IIC T6...T1 Gb

Explosion Protection

英语
Process RTD General purpose
产品型号: TM111-
地区/国家: South Korea
认证机构: KTL
保护: Ex db IIC T6...T1 Ga/Gb

Explosion Protection
Process RTD General purpose
产品型号: TM111-, TM131-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex tb IIIC Txxx°C Db, Ex ta/tb IIC Txxx°C Da/Db, Ex db IIC T6...T1 Ga/Gb, Ex db IIC T6...T1 Gb

Explosion Protection

英语
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
产品型号: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TS211-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TM111-, TM131-, TM411-, TPC100-, TPR100-
地区/国家: China
认证机构: NEPSI
保护: Ex nA IIC T6...T1 Gc

Explosion Protection

英语
Process RTD General purpose
产品型号: TM111-, TM131-
地区/国家: China
认证机构: NEPSI
保护: Ex d IIC T6...T1 Ga/Gb, Ex tD A20/A21 IP6X

Explosion Protection

中文
Process RTD General purpose
产品型号: TM111-
地区/国家: South Korea
认证机构: KTL
保护: Ex tb IIIC Txxx°C Db

Explosion Protection
Process RTD Explosion proof, Process RTD General purpose, Process RTD Hygienic, Process TC Explosion proof
产品型号: T13-, T14-, T15-, T53-, T54-, T55-, TM111-, TM131-, TM411-, TM412-
地区/国家: USA, Canada
认证机构: CSA

Ordinary Location Product Safety

英语
Process RTD General purpose, Process RTD Hygienic
产品型号: TM111-, TM131-, TM411-, TM412-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71182607

  密封

  10x O-ring 20x2.5 5x O-ring 25x3

  显示详细信息隐藏详细信息
- Order code 71367427

  垫片

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71182599

  O型圈

  显示详细信息隐藏详细信息
- Order code 71182602

  密封

  5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75

  显示详细信息隐藏详细信息
- Order code 71182606

  密封

  5x O-ring 57x2.5 5x O-ring 64.3x1.8 blau

  显示详细信息隐藏详细信息
- Order code 71367414

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367425

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71369768

  O-Ring 71X3 silicone 70° Shore A

  显示详细信息隐藏详细信息
- Order code 71438347

  Spare parts kit copper ring M18 (10 p)

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code TK40-

  Compression Fitting TK40

  Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.

  显示详细信息隐藏详细信息
- Order code XPT0001-

  Spare Parts Kit Sealing TK40

  delivery: 5 parts per kit

  显示详细信息隐藏详细信息
- Order code 71044061

  设备包

  2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector

  显示详细信息隐藏详细信息
- Order code 71090687

  Fieldbus 接头

  显示详细信息隐藏详细信息
- Order code XPT0004-

  Spare Parts Kit Cover TA30R

  cover of connecting head

  显示详细信息隐藏详细信息
- Order code TA20AB-

  Terminal Head TA20AB

  Terminal head for temperature assemblies, simple execution, lid fixed by screws. Inner geometry acc. to DIN EN 50446.

  显示详细信息隐藏详细信息
- Order code TA30A-

  Terminal Head TA30A

  Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30D-

  Terminal Head TA30D

  Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30EB-

  Terminal Head TA30EB

  Retainer for terminal block or head transmitter + optional display. Cover: low, threaded, optional window. Material: Aluminium. Coating: Polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...+150oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30H-

  Terminal Head TA30H

  Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  显示详细信息隐藏详细信息
- Order code TA30P-

  Terminal Head TA30P

  Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: Polyamid PA12 antistatic. Colour: black. Ambient temp.: -40...120oC (housing). Protection: IP65 (housing).

  显示详细信息隐藏详细信息
- Order code TA30R-

  Terminal Head TA30R

  Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  显示详细信息隐藏详细信息
- Order code TS111-

  Insert iTHERM TS111

  Replaceable. Metric version according DIN43735.

  显示详细信息隐藏详细信息
- Order code READWIN-

  Readwin 2000 Operation + Read. software

  显示详细信息隐藏详细信息
- Order code TXU10-

  Configuration Kit TXU10

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  显示详细信息隐藏详细信息
- Order code TMT180-

  iTEMP TMT180, Head Transmitter Pt100

  Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT71-

  iTEMP TMT71, Transmitter 4-20mA

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code TMT82-

  iTEMP TMT82, Transmitter HART

  2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

  显示详细信息隐藏详细信息
- Order code TMT84-

  iTEMP TMT84, Transmitter PA

  Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code TMT85-

  iTEMP TMT85, Transmitter FF

  Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code DIENST-

  Service

  显示详细信息隐藏详细信息
- Order code TMT72-

  iTEMP TMT72, Transmitter HART

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品

成功案例

优化罐区系统物流理念

我们在巴塞尔化学品分销商Brenntag Schweizerhall公司中成功实施了高效物流理念。
阅读完整案例

iTHERM ModuLine TM111 工业温度计

模块化温度计带趋势设定功能，直接安装，适用不同工业应用场合

产品规格参数

测量精度

响应时间

最大过程压力（静压）

工作温度范围

所需最大插入深度

快速选择

个性化配置

优势

应用领域

特征和规格

Details

测量原理

特点/应用

热保护套管

铠装芯子/探头

热保护套管外径

所需最大插入深度

热保护套管材质

过程连接

热保护套管末端类型

表面光洁度Ra

工作温度范围

最大过程压力（静压）

测量精度

响应时间

模块化温度变送器

防爆认证

证书

文档/手册/软件

附件/备件

老产品

成功案例

优化罐区系统物流理念
