Teqwave H – 超声浓度测量仪表

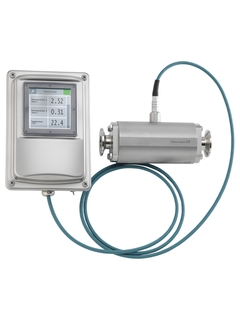

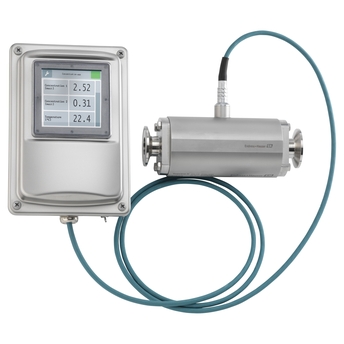

Teqwave H浓度测量仪表,在卫生应用场合中进行液体分析 ©Endress+Hauser

Teqwave H – 在卫生应用场合中进行液体分析

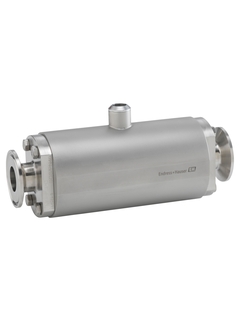

Teqwave H传感器,带Tri-Clamp卡箍 ©Endress+Hauser

Teqwave H传感器,带Tri-Clamp卡箍

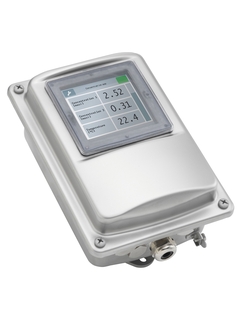

Teqwave H变送器,不锈钢外壳 ©Endress+Hauser

Teqwave H变送器,不锈钢外壳

管道式浓度测量仪表,遵循最严格的卫生标准设计,即插即用,适用于食品与饮料生产过程

Teqwave H是卫生应用场合中进行在线液体分析的理想选择,比如烈酒和软饮生产。高精度在线浓度测量结果和卫生型结构设计深得最终客户和设备制造商的喜爱。Teqwave支持多参数监测,有效降低了使用成本。灵活设定和扩展适用范围,Teqwave变送器满足不同用户的实际生产需求。

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富,适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

此产品暂未在中国市场销售

  • 产品规格参数

    • 最大测量误差

      Density: ±0.01g/cm³
      Temperature: ±0.5K
      Sound velocity: 2m/s

    • 测量范围

      Concentration According to concentration app data sheet, maximum 0 to 100 %
      Sound velocity 600 to 2000 m/s
      Temperature concentration app data sheet, maximum 0 to +100 °C (32 to +212 °F)
      Density 0.7 to 1.5 g/cm³

    • 介质温度范围

      0 to 100 °C (32 to 212 °F)

    • 最大过程压力

      max. 16 bar at 20 °C (232 psi at 68 °F)

快速选择

从我们建议的选项中选择
售价
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 高测量精度和重复性:基于最新算法计算浓度

    • 符合卫生要求:全通径传感器,易清洗

    • 完全透明:不间断监测产品质量,无需抽检

    • 最高过程安全性:传感器坚固耐用,免维护,可靠计量

    • 按需定制:创新的设计理念,灵活扩展适应不同的测量任务

    • 简化过程控制:操作便捷,状态显示清晰明了

    • 现场数据备份:内置测量值数据存储单元,保存时间可长达7.5年

  • 应用领域

    • 波导声学监测技术测量精准可靠,即使是微小变化也可以被安全检测

    • 在饮料生产和清洗过程中进行在线质量监测

    仪表特点

    • 公称口径:DN 25 (1")

    • 高测量精度,不受介质流场的影响

    • 符合工业标准,便捷地安装在DIN导轨上

    • 3.5" TFT触摸彩屏或LED指示灯

    • 4...20 mA、Modbus TCP

特征和规格

返回

Details

  • 测量原理

    Ultrasonic concentration

  • 产品标题

    Inline device with best-in-class hygienic design – plug and play for food and beverage processes.
    High accuracy and repeatability – concentration calculation with latest algorithms.
    Continuous quality monitoring of beverages and in cleaning processes.

  • 传感器特点

    Fulfilment of hygienic requirements – easily cleanable full-bore sensor. Full transparency – constant monitoring of product quality without sampling. Highest process safety – reliable metering due to robust, maintenance-free sensor.
    Nominal diameter: DN 25 (1"). Accurate and independent of flow profile.

  • 变送器特点

    Customized usage – innovative application concept, expendable for changing measuring tasks. Simplified process control – user-friendly operation and clear status visualization. Local data backup – integrated data storage for measured values up to 7,5 years.
    Industry-compliant, easy installation via DIN rail. 3.5" TFT color touch screen or LED indication. 4-20 mA, Modbus TCP.

  • 公称口径范围

    DN 8 (3/8“) to DN 25 (1“)

  • 测量变量

    Concentration, density, sound velocity, temperature

  • 最大测量误差

    Density: ±0.01g/cm³
    Temperature: ±0.5K
    Sound velocity: 2m/s

  • 测量范围

    Concentration According to concentration app data sheet, maximum 0 to 100 %
    Sound velocity 600 to 2000 m/s
    Temperature concentration app data sheet, maximum 0 to +100 °C (32 to +212 °F)
    Density 0.7 to 1.5 g/cm³

  • 最大过程压力

    max. 16 bar at 20 °C (232 psi at 68 °F)

  • 介质温度范围

    0 to 100 °C (32 to 212 °F)

  • 环境温度范围

    0 to 50 °C (32 to 122 °F)

  • 传感器外壳材质

    Stainless steel V4A 1.4571

  • 防护等级

    Sensor: IP68 (with cable plugged in), IP66 (without cable connector)
    Transmitter: IP40

  • 显示/操作

    LED status indication
    TFT color touch display

  • 输出

    4-20mA / Modbus TCP

  • 输入

    DC 24 V (18 to 35 V)

  • 电源

    电源

  • 防爆认证

    Non-hazardous area
    UK; Non-hazardous area

  • 产品安全性

    CE, C-tick
