iTHERM ModuLine TT131

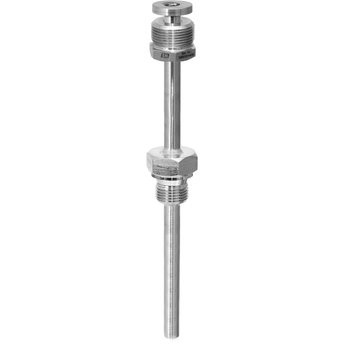

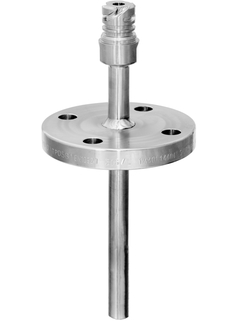

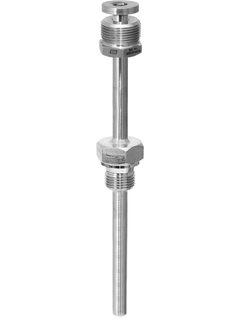

工业温度保护套管TT131,带法兰 ©Endress+Hauser

焊接保护套管应用十分广泛

保护套管遵循DIN 43772标准设计,耐受大多数工况条件。由管材或棒材制成,多种直径和材质可选。特殊的保护套管末端设计,响应时间短,实现更高效的过程控制。PTFE或钽材外护套,允许在腐蚀性工况下使用。提供多种过程连接:法兰、螺纹、焊入式接头或卡套螺纹。

此产品暂未在中国市场销售

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 模块化结构,符合DIN 43772标准

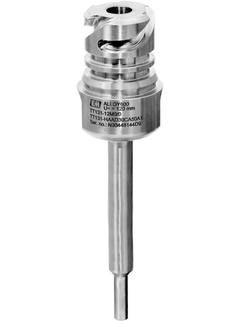

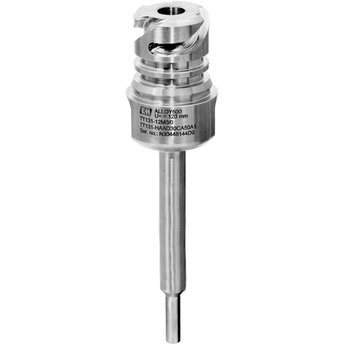

    • iTHERM QuickNeck:无需借助其他工具即可便捷地重新标定铠装芯子,节约时间,节省时间

    • 按照工艺要求灵活选择延长颈长度、插入深度和总长度

    • 多种尺寸、材质和过程连接可选

    • 特殊的保护套管末端设计,响应时间短

  • 应用领域

    • 保护温度传感器,防止出现物理和化学形变

    • 在严苛工况下可靠工作

    • 最大压力:100 bar (1450 psi)

    • 可以安装在管道、容器或罐体上使用

    • 易维护(无需中断过程即可更换传感器),轻松重新标定测量点

特征和规格

返回

Details

  • 测量原理

    热保护套管

  • 特点/应用

    metric style

    according to DIN 43772

    process connection threaded, flanged, compression fitting

    with neck

  • 顶部连接

    external thread:

    M24 x 1.5, 1/2" NPT, G1/2

    Female thread:

    M20 x 1.5, 1/2" NPT, G1/2

    QuickNeck

  • 最大标准插入深度

    4.500 mm (177")

  • 所需最大插入深度

    4.500 mm (177")

  • 过程连接

    Thread:

    G3/8", G1/2", G3/4", G1"

    NPT1/2", NPT3/4", NPT 1"

    M18x1.5, M20x1.5, M27x2, M33x2

    R1/2", R3/4"

    Cap-nut:

    M20x1.5, G1/2", G3/4"

    Compression fitting:

    NPT1/2", G1/2", G1"

    Flansche:

    DN15 PN40 B1, C

    DN25 PN20, PN40, PN100 B1, B2, C

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1 1/2" 150 RF

    ASME 2" 150 RF

    ASME 2" 300 RF

  • 热保护套管底部管径

    9x1,25 mm

    11x2 mm

    12x2,5 mm

    14x2 mm

    16x3,5 mm

    1/4" SCH80

    1/2" SCH80

    1/2" SCH40

  • 接液部件材质

    316 (1.4401)

    316L (1.4404)

    316Ti (1.4571)

    Alloy 600 (2.4816)

    Alloy C276 (2.4819)

    Alloy 446 (1.4749)

    Alloy 321 (1.4541)

    Sheath PTFE

    Sheath Tantal

  • 接液部件表面光洁度(Ra)

    < 1.6 μm (63.00 μin)

  • 热保护套管末端类型

    straight

    reduced

    tapered

    optimized for quick response times

  • 温度范围

    -200...1.100 °C (-328...2.012 °F)

  • 最大过程压力(静压)

    Depending on configuration up to 100 bar

  • 400 °C时最大过程压力

    Depending on configuration
