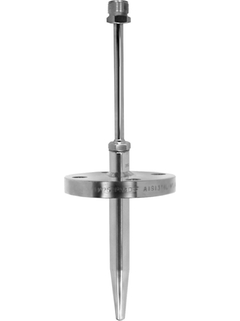

TW15
棒材保护套管

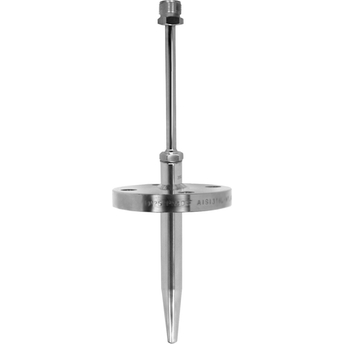

TW15
棒材保护套管 ©Endress+Hauser

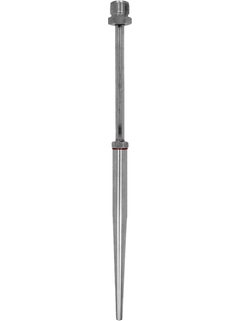

TW15
棒材保护套管 ©Endress+Hauser

采用整体钻孔棒材制造的保护套管,主要用于工况苛刻的应用或一般用途

因为过程条件苛刻,所以保护套管的强度必须精确计算。着色渗透测试、超声波测试、氦泄漏测试、压力耐久性测试以及各种非破坏性材料测试,证明材料和工艺的质量。

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 套管延长径和插入深度以及套管的尺寸可根据过程要求选择

    • 可选用多种尺寸、材料和过程连接

    • 可按客户规格定制

    • 过程连接采用焊接或法兰

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    英标
    DIN 43772 Form 4/4F
    法兰过程连接或焊座

  • 顶部连接

    外螺纹:
    M24 x 1.5
    '1/2" NPT

  • 最大标准插入深度

    250 mm (9.84")

  • 所需最大插入深度

    400 mm (15.75")

  • 过程连接

    使用焊座TA115(附件)进行焊接
    使用下列口径的法兰:
    DN25 PN40 B1
    DN40 PN40 B1
    DN50 PN40 B1
    ASME 1" 150 RF
    ASME 1" 300 RF
    ASME 1 1/2" 150 RF

  • 热保护套管底部管径

    18 mm (0.71")
    24 mm (0.94")

  • 接液部件材质

    1.4571(316Ti)
    2.4819(Alloy C276合金)
    1.7335(13CrMo4-5)

    Duplex SAF2205双相钢
    C22.8
    1.5415(16Mo3)
    1.7380(10CrMo 9 10)

  • 接液部件表面光洁度(Ra)

    < 0.8 µm (31.50 µin)
    < 1.6 µm (63.00 µin)

  • 热保护套管末端类型

    锥管型

  • 温度范围

    -200...1.100 °C (-328...2.012 °F)

  • 最大过程压力(静压)

    400 bar (5802 psi)

  • 400 °C时最大过程压力

    400 bar (5802 psi)
