TT511
工业热保护套管

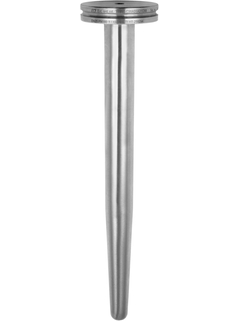

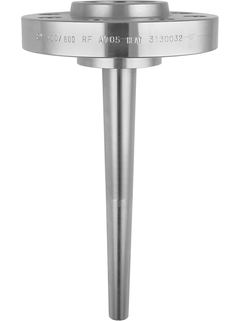

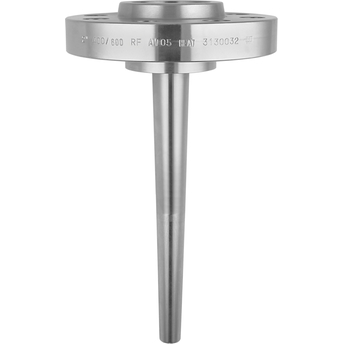

Vanstone热保护套管TT511的产品示意图 ©Endress+Hauser

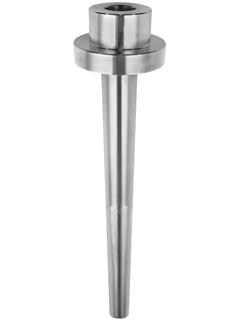

Vanstone热保护套管TT511的全局产品示意图 ©Endress+Hauser

适用于油气应用场合。Vanstone型,设计为凸缘法兰

专门设计用于温度计安装的热保护套管。热保护套管杆和过程连接法兰不连接。在安装过程中,热保护套管凸缘安装在两个法兰之间;一方面用于固定热保护套管,另一方面将连接短管螺栓固定在过程端。提供多种类型的法兰,将装置永久固定在已安装的安装短管法兰上。由实体棒材加工而成。

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 实体热保护套管,采用钻孔棒材材质。

    • 标准产品满足各种行业的特定要求。根据过程参数灵活选择插入深度和热保护套管的结构。

    • 符合Shell规范:S.38.113 (修订版本号:D)和S.38.114 (修订版本号:D)

    • 精确热保护套管计算确保工厂安全生产。

    • Vanstone设计能显著降低成本:

      更换热保护套管后可以重复使用法兰,灵活选择法兰材料和降低备件和仓储概念。

  • 应用领域

    热保护套管可以在高过程要求的行业中使用。主要用于油气和石油化工行业。过程连接法兰不是焊接在热保护套管底部,而是设计为凸缘法兰。特殊的Vanstone热保护套管设计使得应用广泛,适用于热电阻和热电偶温度计。

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    metric style

    Vanstone type

    with collar flange

  • 顶部连接

    螺纹:
    1/2" NPT
    无连接

  • 最大标准插入深度

    500 mm (19,69")

  • 所需最大插入深度

    500 mm (19.69")

  • 过程连接

    凸缘法兰
    ASME 1 1/2" 150
    ASME 1 1/2" 300
    ASME 1 1/2" 400
    ASME 1 1/2" 600
    ASME 1 1/2" 900
    ASME 1 1/2" 1500
    ASME 2" 150
    ASME 2" 300
    ASME 2" 400
    ASME 2" 600
    ASME 2" 900
    ASME 2" 1500
    DN25 PN40
    DN25 PN100
    DN50 PN40
    DN50 PN63
    DN50 PN160
    DN80 PN40

  • 热保护套管底部管径

    30 mm (1.18")
    20 mm (0.79")

  • 接液部件材质

    1.4401 (316)
    1.4571 (316Ti)

  • 接液部件表面光洁度(Ra)

    <= 1.6 µm (63.00µin)
    <= 0.8 µm (31.50 µin)或表面光洁度Ra=6 (0.24µm)

  • 热保护套管末端类型

    锥管型

  • 温度范围

    -200…700°C (-328…1.292 °F)

  • 最大过程压力(静压)

    取决于过程连接,最大2500 lbs

  • 400 °C时最大过程压力

    取决于过程连接
