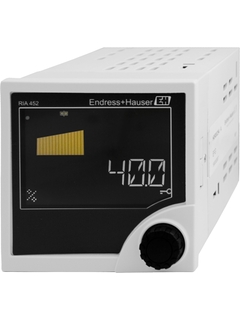

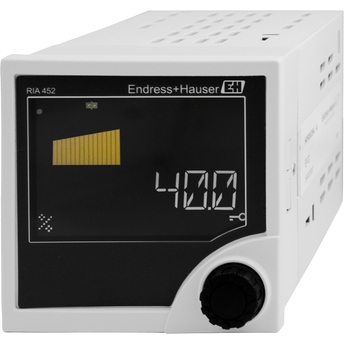

RIA452
带泵控制功能的过程指示仪

面板安装的数字过程测量仪，监测和显示模拟测量值

过程测量仪监测和显示模拟测量值，可以通过数字式状态输入对泵的运行情况进行监测。RIA452可为所连接的两线制传感器供电。最多可有8个可任意编程的继电器对测量值进行监测，防止超过上限或下限。继电器的其它操作模式包括传感器或仪表的故障识别、批处理和泵控制等。此外，RIA452经过预设定可以用作计数器，测量明渠和溢流堰的流量。

Lean选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

1 x analog (U, I, RTD, TC, R)

输出

1 x analog (U, I)
1 x transmitter power supply

输出

1路模拟量（电流、电压）
1路变送器电源

显示

LCD彩色指示灯
背光显示
棒图

电源

90...250 V AC
20...28 V AC
20...36 V DC

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

RIA452

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA45
过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
7位数14段LC显示，大型棒图显示超出测量范围和低于测量范围
数字式状态输入用于泵的监测
明渠和溢流堰的流量测量
采用回路供电的本安型输入
最小/最大值保存
多达32个支持点的线性化表格

应用领域

单通道面板仪表RIA452监视并显示模拟量测量值。泵可以用数字量状态输入信号进行监控。

RIA452能为接入的二线制变送器直接提供电源，确保操作的本质安全。多达8个的自由可编程继电器，用于监控测量值防止超过或低于限值。其他继电器的操作模式包括检测传感器或设备故障，批处理和泵控制功能（如交流泵控制）。

特征和规格

测量原理

显示
功能

显示单元
电源
开关量
分离
转换
计数
计算
证书

UL认证部件
ATEX Ex i
FM USA IS
FM USA NI
CSA IS
CSA NI
TIIS Ex ia
输入

1路模拟量（U、I、R、RTD、TC）
输出

1路模拟量（电流、电压）
1路变送器电源
继电器输出

4...8个可切换触点
辅助电源/回路电源

90...250 V AC
20...28 V AC
20...36 V DC
外形尺寸（wxhxd）

盘装型外壳：
96 x 96 x 161.3 mm
(3.78" x 3.78" x 6.35")
软件

泵控制l
线性化
流量计算
批量计数器
操作

3个按键
接口RS252 + ReadWin2000
显示

LCD彩色指示灯
背光显示
棒图

显示更多
显示更少

测量原理

显示仪，带控制单元
测量原理

Process indicator with pump control
功能

Display

Power

Switch

Seperate

Convert

Count

Calculate
显示

LCD multicolour

Illuminated

Bargraph
电源

90...250 V AC

20...28 V AC

20...36 V DC
输入

1 x analog (U, I, RTD, TC, R)
输出

1 x analog (U, I)

1 x transmitter power supply
输出

1 x analog (U, I)

1 x transmitter power supply
软件功能

Pump control

Linearisation

Flow calculation

Batch counter
证书

Non-hazardous area

FM

CSA

W/o ATEX approval, Ex-sensor supply via external RB223
SIL

Not defined
盘装

panel mounting

显示更多
显示更少

文档/手册/软件

下载类型

过滤

RIA452
Process indicator

技术信息(TI)
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.01
Digitaler Prozessanzeiger zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-,
Batchfunktionen und Durchflussberechnung /
Digital process display unit for monitoring and displaying analog
measured values withpump control and batch functions and flow calc
ulation

操作手册（BA）
Operating Manuals ReadWin 2000 (GB)
Operating Manuals ReadWin 2000

操作手册（BA）
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.0
Digitaler Prozessanzeiger zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-,
Batchfunktionen und Durchflussberechnung/ Digital process display unit
for monitoring and displaying analog measured values withpump control
and batch functions and flow calculation

操作手册（BA）
RIA452
Process indicator

操作手册（BA）
Betriebsanleitung Prozessanzeiger RIA452 / Operating Instructions process display RIA452
Digitaler Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung
und Darstellung von analogen Messwerten mit Pumpensteuer-
und Batchfunktionen / Digital process display unit in panel mounted
housing for monitoring and displaying analog measured values with pump
control and batch functions

操作手册（BA）
RIA452
Process indicator

Short Instruction (KA)

01/20

英语
RIA452 ATEX: ATEX II (1)GD Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex 防爆说明(XA)
Control Drawing FM IS, NI RIA452
Process Display RIA452
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Control Drawing CSA IS, NI RIA452
Process Display RIA452
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Portfolioübersicht Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle

公共出版物(PU)

08/21

德语
Portfolio Overview System products and data manager
Solutions to complete your measuring point

公共出版物(PU)

08/21

英语
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

公共出版物(PU)

05/19

意大利语
Portfolio Overview System products and data manager
Products and Solutions for completion of the measuring loop

公共出版物(PU)

05/19

英语
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler

实际应用(FA)

10/14

土耳其语
Системные компоненты и Регистраторы
Обзор продукции

实际应用(FA)

06/13

俄语
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.

实际应用(FA)

05/20

西班牙语
System Components e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

实际应用(FA)

04/18

意大利语
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

04/18

波兰语
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.

实际应用(FA)

03/10

波兰语
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

02/20

英语
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die Prozessautomatisierung

实际应用(FA)

02/20

德语
Produits système et data managers
Solutions associées

实际应用(FA)

01/19

French
Digital process display RIA452 for the USA Market
7-digit and bargraph, multi-colored LCD panel meter with monitoring,
alarm, calculation and pump control functions

创新(IN)

04/09

英语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

French
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
Prozessanzeiger RIA452
Anzeigegerät mit Messumformerspeisung 24V DC für Zweileitergeräte
ohne
Hilfsenergie

简易文本

07/16

德语
process displays
产品型号: RIA452-
一致性声明编号: HE_00442_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
process displays
产品型号: RIA452-
一致性声明编号: EC_00171_01.16

EU Declaration

德语 , 英语 , French
process displays
产品型号: RIA452-
一致性声明编号: EC_00328_01.16

EU Declaration

德语 , 英语 , French
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
产品型号: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
一致性声明编号: EC_00569_01.17

EU Declaration

德语 , 英语 , French
contactors / transmitters, process displays
产品型号: RIA14-, RIA15-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-, RMA42-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01167/20

Miscellaneous

俄语
contactors / transmitters, process displays
产品型号: RIA45-, RIA452-, RIA46-, RMA42-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01171/20

Miscellaneous

俄语
process displays
产品型号: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
保护: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C Db

Explosion Protection

俄语
process displays
产品型号: RIA452-
地区/国家: USA, Canada
认证机构: CSA
类别: I,II,III/ABCDEFG
保护: [Ex ia] IIC, GP

Explosion Protection

英语
process displays
产品型号: RIA452-
地区/国家: USA
认证机构: FM
类别: I,II,III/1,2/ABCDEFG
保护: AIS, ANI

Explosion Protection

英语
process displays
产品型号: RIA452-
地区/国家: Europe (ATEX)
认证机构: PTB
类别: II (1) G
保护: [Ex ia] IIC

Explosion Protection

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

2
- Nr 2 Order code 50070730

  外壳密封垫

  Gasket housing RIA 450

  显示详细信息隐藏详细信息
- Order code 71035359

  安装支架

  显示详细信息隐藏详细信息
1
- Nr 1 Order code RIA452X-HA

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
3
- Nr 3 Order code 51008272

  接线端子

  Ex-Frame connectors RIA452

  显示详细信息隐藏详细信息
4
- Nr 4 Order code RIA452X-HB

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
7
- Nr 7 Order code RIA452X-IA

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 7 Order code RIA452X-IB

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 7 Order code RIA452X-IC

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
6
- Nr 6 Order code RIA452X-MA

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MB

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MC

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MD

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-ME

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MF

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MG

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA452X-MH

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
5
- Nr 5 Order code RIA452X-RA

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
8
- Nr 8 Order code RIA452X-DA

  记录仪备件RIA452X

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 50078843

  接线端子

  Ecograph/Memograph/S + Alphalog from unit No.410297XA

  显示详细信息隐藏详细信息
- Nr 10 Order code 71123475

  接线端子

  for power supply RSG30: from unit No. DB001004267 orange coloured connector

  显示详细信息隐藏详细信息
11
- Nr 11 Order code 51005104

  接线端子

  Memo-Graph/Memo-Gr.S/Eco-Graph C relay

  显示详细信息隐藏详细信息
14
- Nr 14 Order code 51008587

  接线端子

  Terminal strip 5 pole

  显示详细信息隐藏详细信息
13
- Nr 13 Order code 51008588

  接线端子

  Terminal strip 6 pole

  显示详细信息隐藏详细信息
12
- Nr 12 Order code 51009302

  接线端子

  Terminal strip 4 pole

  显示详细信息隐藏详细信息
15
- Nr 15 Order code 50033350

  跳线帽

  Jumper 2pole setup locking

  显示详细信息隐藏详细信息
- Order code 51009957

  外壳 IP65 RIA452

  外壳 IP65 RIA452

  显示详细信息隐藏详细信息
- Order code DIENST-

  Service

  显示详细信息隐藏详细信息
- Order code RB223-

  Passive Barrier RB223

  0/4-20mA galvanic signal isolation. 1:1 transmission. Bi-directional HART-communication. Housing 22.5mm, Mont. Rail 35mm, IP20.

  显示详细信息隐藏详细信息
- Order code TXU10-

  Configuration Kit TXU10

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  显示详细信息隐藏详细信息
- Order code RIA452S-

  Release Code RIA452

  Inclusive Readwin. Only possible as from serial number A3002B04264.

  显示详细信息隐藏详细信息
- Order code RXU10-

  Accessories RXU10

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- Process display RIA450
- XT150
- XT450

RIA452带泵控制功能的过程指示仪

面板安装的数字过程测量仪，监测和显示模拟测量值

产品规格参数

输入

输出

输出

显示

电源

快速选择

个性化配置

附加组件

RN221N有源隔离栅，带可选HART®诊断

RIA45过程测控仪

RIA15回路供电的4…20mA或HART®信号指示仪

优势

应用领域

特征和规格

Details

测量原理

功能

证书

输入

输出

继电器输出

辅助电源/回路电源

外形尺寸（wxhxd）

软件

操作

显示

测量原理

测量原理

功能

显示

电源

输入

输出

输出

软件功能

证书

SIL

盘装

文档/手册/软件

附件/备件

老产品

RIA452
带泵控制功能的过程指示仪

RN221N
有源隔离栅，带可选HART®诊断

RIA45
过程测控仪

RIA15
回路供电的4…20mA或HART®信号指示仪
