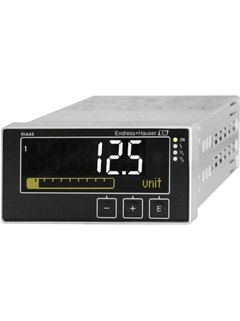

RIA45
过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值

模拟测量值通过过程测量仪显示、评估和计算。两线制传感器可通过回路供电。通用输入能连接电流、电压、RTDs和TCs。可以监测限值，继电器可切换。通过模拟输出可以传输过程信号。出现故障时的色彩变化支持报警识别功能。内置的“压差”应用包可进行不同压力的快速而简单的调试。

Lean选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

2 x universal (U, I, R, RTD, TC)

输出

1 x loop power supply

输出

2路模拟量输出（电流、电压）
1路回路供电

显示

Multicolor backlight LCD
White/black/yellow
Bargraph
Unit
TAG
Alarm warning in plain text

电源

20...250V AC/DC

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

RIA45

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
5位数7段测量值 LC背光显示

1或2路通用输入

2路继电器（可选）

最小/最大值保存

1或2个计算值以及线性化表格

数字状态输出（开路集电极）
SIL2认证（可选）；船级认证

应用领域
RIA45面板测控仪提供显示功能，可进行过程与状态信号的模拟量输入，并进行模拟或数字信号输出，带有接口配置。所连接的传感器可通过集成LPS供电。所有测量与计算值可作为信号源，用于显示、输出、传送与接口传输。

工厂与设备工程建筑

控制室和控制柜

实验室

过程记录和监督

过程控制

信号调试和转换

特征和规格

测量原理

显示仪，带控制单元
测量原理

Process meter with control unit
功能

Display

Loop power supply

Transmitter functionality

Barrier

Signal isolation

Calculation

Limit alarm
显示

Multicolor backlight LCD

White/black/yellow

Bargraph

Unit

TAG

Alarm warning in plain text
电源

20...250V AC/DC
输入

2 x universal (U, I, R, RTD, TC)
输出

1 x loop power supply
输出

1 x loop power supply
软件功能

Linearization

Minimum value per channel

Maximum value per channel

Calculation

Band value monitoring
证书

ATEX II (1)GD[Ex ia] 4C

CSA AIS, NI/I/2 ABCDEFG/T4

FM AIS, NI/I/2 ABCDEFG/T4

marine approval

UR C/US
SIL

2
盘装

panel mounting

显示更多
显示更少

测量原理

显示
功能

显示
回路供电电源
变送器功能
安全栅
信号隔离
计算
限位报警
证书

ATEX II (1)GD[Ex ia] 4C
CSA AIS, NI/I/2 ABCDEFG/T4
FM AIS, NI/I/2 ABCDEFG/T4
GL船级认证
输入

2路通用信号（U、I、R、RTD、TC）
输出

2路模拟量输出（电流、电压）
1路回路供电
继电器输出

2个可切换触点
1路集电极开路
辅助电源/回路电源

20...250V AC/DC
外形尺寸（wxhxd）

盘装型外壳：
96 x 48 x 175 mm
(3.78" x 1.89" x 6.89")
软件

线性化
每个通道的最小值
每个通道的最大值
计算
数值区间监测
操作

3个按键
CDI接口，连接PC上的USB和组态设置软件FieldCare
显示

彩色背光LCD液晶显示
白色/黑色/黄色
棒图
单位
TAG
纯文本报警警告

显示更多
显示更少

文档/手册/软件

下载类型

过滤

RIA45 Technical Information
Technical Information RIA45 digital process meter and control unit in
panel mounted housing

技术信息(TI)
RIA45 Operating Instructions
Operating Instructions RIA45 Digital process meter with control unit in
panel-mounted housing

操作手册（BA）
RIA45 Brief Operating Instructions
Brief Operating Instructions RIA45 digital process meter with control
unit in panel-mounted housing

Short Instruction (KA)

10/15

德语 , 英语
ATEX Safety Instructions: II(1) G [Ex ia] IIC, II (1)D [Ex ia] IIIC
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex 防爆说明(XA)
Control Drawing CSA AIS RIA45
Display with Control Functions RIA45
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Control Drawing FM approval AIS, ANI RIA45
Display with Control Functions RIA45
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Functional Safety Manual RIA45
Functional safety manual for SIL2 certification of process meter RIA45

特殊资料(SD)
Manufacturer information NE53
Software update of RIA45, RIA46, RMA42

生产商信息(MI)
RIA45 Panel meter with control unit Manufacturer Information regarding firmware and hardware update
RIA45
Panel meter with control unit
Manufacturer Information regarding firmware and hardware update
Electronic components have been changed, making a FW (xx.yy.zz) update
at the zz position necessary.
The error delay behavior of the analog input (4-20 mA NAMUR) was
modified.
The modification is not safety critical.

生产商信息(MI)
Portfolio Overview System products and data manager
Products and Solutions for completion of the measuring loop

公共出版物(PU)

05/19

英语
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

公共出版物(PU)

05/19

意大利语
RIA, RID- Systemy_Instalacyjne_05_2010
Wskaźniki procesowe firmy Endress+Hauser dysponują wszystkimi
typowymi, wymaganymi dla punktu pomiarowego funkcjami:
przetwornika, bariery aktywnej, urządzenia sterującego wyposażonego
w przekaźniki, a także czytelnym wyświetlaczem.

公共出版物(PU)

03/12

波兰语
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler

实际应用(FA)

10/14

土耳其语
Системные компоненты и Регистраторы
Обзор продукции

实际应用(FA)

06/13

俄语
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.

实际应用(FA)

05/20

西班牙语
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

04/18

波兰语
System Components e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

实际应用(FA)

04/18

意大利语
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.

实际应用(FA)

03/10

波兰语
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die Prozessautomatisierung

实际应用(FA)

02/20

德语
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

02/20

英语
Produits système et data managers
Solutions associées

实际应用(FA)

01/19

fr
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
Digitaler Prozessanzeiger RIA 45
Anzeigegerät mit Messumformerspeisung 24V DC für aktive und passive
Zweileitergeräte mit Linearisierungsfunktion

简易文本

07/09

德语
DTM Single, Display_RIA45_CDI_FW_1_03_zz, 18.11.2020 (Components, Display, 0x007D)
Common Device Interface,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.38

Language neutral
DTM Single, RIA45_V1_02, 18.11.2020 (Components, Display, 0x007D)
Common Device Interface,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.38

Language neutral
DTM Single, RIA45_V1_01, 18.11.2020 (Components, Display, 0x007D)
Common Device Interface,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.38

Language neutral
ComDTM Single, CDI_CommDTM, 02.12.2019
Common Device Interface,

DeviceCare Version: 1.05.00

FieldCare Version: 2.13.00

Communication DTM

2.09.07

Language neutral
process displays
产品型号: RIA45-
一致性声明编号: HE_00441_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
process displays
产品型号: RIA45-
一致性声明编号: EC_00178_01.16

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA45-
一致性声明编号: EC_00085_01.15

EU Declaration

德语 , 英语
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
产品型号: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
一致性声明编号: EC_00569_01.17

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA45-
一致性声明编号: SIL_00155_01.17

SIL Declaration

德语 , 英语
contactors / transmitters, process displays
产品型号: RIA45-, RIA452-, RIA46-, RMA42-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01171/20

Miscellaneous

俄语
contactors / transmitters, process displays
产品型号: RIA45-, RIA46-, RMA42-
地区/国家: China
认证机构: ACMA
证书号: MD-17035A/09/EN

Miscellaneous

英语
contactors / transmitters, process displays
产品型号: RIA14-, RIA15-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-, RMA42-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01167/20

Miscellaneous

俄语
process displays
产品型号: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
保护: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C Db

Explosion Protection

俄语
process displays
产品型号: RIA45-, RIA46-
地区/国家: Europe (ATEX)
认证机构: PTB
类别: II (1) GD
保护: [Ex ia] IIC

Explosion Protection

德语 , 英语
process displays
产品型号: RIA45-, RIA46-
地区/国家: USA
认证机构: FM
类别: I,II,III/1+2/ABCDEFG
保护: AIS, [I/O] AEx [ia] IIC, NI, ANI

Explosion Protection

英语
process displays
产品型号: RIA45-
地区/国家: International
认证机构: DNVGL

Marine

英语
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
产品型号: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
地区/国家: Canada, USA
认证机构: UL

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

3
- Nr 3 Order code 71069920

  夹持式盖

  显示详细信息隐藏详细信息
1
- Nr 1 Order code RIA45X-DA

  备件 RIA45X-

  显示详细信息隐藏详细信息
14
- Nr 14 Order code 71081257

  固定管螺栓105mm

  显示详细信息隐藏详细信息
5
- Nr 5 Order code RIA45X-NA

  备件 RIA45X-

  显示详细信息隐藏详细信息
- Nr 5 Order code RIA45X-NB

  备件 RIA45X-

  显示详细信息隐藏详细信息
- Nr 5 Order code RIA45X-NC

  备件 RIA45X-

  显示详细信息隐藏详细信息
- Nr 5 Order code RIA45X-ND

  备件 RIA45X-

  显示详细信息隐藏详细信息
6
- Nr 6 Order code RIA45X-IA

  备件 RIA45X-

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA45X-IB

  备件 RIA45X-

  显示详细信息隐藏详细信息
7
- Nr 7 Order code RIA45X-RA

  备件 RIA45X-

  显示详细信息隐藏详细信息
9
- Nr 9 Order code 50078843

  接线端子

  Ecograph/Memograph/S + Alphalog from unit No.410297XA

  显示详细信息隐藏详细信息
- Nr 9 Order code 71123475

  接线端子

  for power supply RSG30: from unit No. DB001004267 orange coloured connector

  显示详细信息隐藏详细信息
- Nr 9 Order code 71296182

  接线端子

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 71037350

  接线端 4针

  Memograph M for analog output (on digital I/O board) RIA45 for analog input non Ex (terminal x1,x2,x3,x4 + x5,x6,x7,x8)

  显示详细信息隐藏详细信息
13
- Nr 13 Order code 71037408

  螺纹端子

  for relay 1 + 2 (two way)

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 71074564

  端子板

  Analog input Ex, blue upstairs (terminal x1, x2, x3, x4)

  显示详细信息隐藏详细信息
- Nr 10 Order code 71074567

  端子板

  Analog input Ex, blue, down (terminal x5, x6, x7, x8)

  显示详细信息隐藏详细信息
12
- Nr 12 Order code 71075062

  端子插接头

  Terminal analog output 1 + status output (DI11,DI12,O15)

  显示详细信息隐藏详细信息
11
- Nr 11 Order code 71075063

  端子插接头

  Analog output 2 (O25, O26)

  显示详细信息隐藏详细信息
13
- Nr 13 Order code 71296188

  Terminal plug 3pole "R12 R11 R13"RM5.08

  显示详细信息隐藏详细信息
- Nr 13 Order code 71296190

  Terminal plug 3pole "R22 R21 R23"RM5.08

  显示详细信息隐藏详细信息
4
- Nr 4 Order code RIA45T-

  CPU板 RIA45T

  显示详细信息隐藏详细信息
- Order code TXU10-

  仪表调试包 TXU10

  用于可以PC编程调试的设备程序设置+用于带USB接口的PC的连接线

  显示详细信息隐藏详细信息
8
- Nr 8 Order code RK01-AG

  系统组件 RK01

  显示详细信息隐藏详细信息
- Order code

  Housing only on request

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- Process indicator RIA250
- TMT2153
- TMT2174
- TMT2175
- TMT2173
- TMT2155
- VU2650
- VU2653

RIA45过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值

产品规格参数

输入

输出

输出

显示

电源

快速选择

个性化配置

附加组件

RN221N有源隔离栅，带可选HART®诊断

RMA42过程变送器，带控制单元

RIA15回路供电的4…20mA或HART®信号指示仪

优势

应用领域

特征和规格

Details

测量原理

测量原理

功能

显示

电源

输入

输出

输出

软件功能

证书

SIL

盘装

测量原理

功能

证书

输入

输出

继电器输出

辅助电源/回路电源

外形尺寸（wxhxd）

软件

操作

显示

文档/手册/软件

附件/备件

老产品

RIA45
过程测控仪

RN221N
有源隔离栅，带可选HART®诊断

RMA42
过程变送器，带控制单元

RIA15
回路供电的4…20mA或HART®信号指示仪
