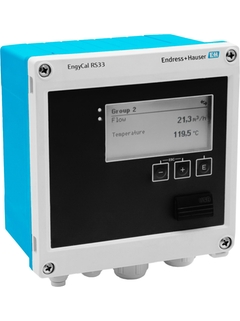

EngyCal RS33 -蒸汽计算仪

©Endress+Hauser

蒸汽计算仪用于记录饱和/过热蒸汽应用中的蒸汽质量和能量流量

EngyCal RS33 -蒸汽计算仪用于记录饱和和过热蒸汽中的蒸汽质量和能量流量。基于测得的过程变量如体积流量、温度、压力进行计算。
EngyCal RS33采用IAPWS IF97标准计算蒸汽质量和能量流量。蒸汽的密度和焓值通过压力和温度等输入变量计算。

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 输入

      1x Puls/Analog for flow
      2x RTD/Analog for temperature and pressure
      Loop power supply 24V DC (+/-16%)

    • 输出

      1x 4...20mA
      2x digital (Open Collector)

    • 显示

      160 x 80 Dot-Matrix LCD with white backlit
      colour change in case of alarm event
      active display area 70 x 34 mm

    • 计算结果

      IAPWS-IF97

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

RS33
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

附加组件

  • 优势

    • 差压流量测量补偿

    • 根据国际水蒸汽表计算

    • 温度传感器（传感器-变送器匹配）和计算单元电子匹配，确保高精度温度测量

    • 详细的数据日志，记录当前值和计数值、错误信息、操作参数的禁止条件和变化

    • 标准模式适用于所连接和服务得所有通用型体积流量变送器和温度传感器

    • 可通过以太网和现场总线远程读取数值

    • 亏损计算仪在出现误差和警报时确保信息透明

  • 应用领域

    记录饱和和过热蒸汽中的蒸汽质量和能量流量（蒸汽热量、蒸汽热差）。主要应用于：

    • 食品行业

    • 化工行业

    • 制药行业

    • 电厂

    • 楼宇系统与工厂工程

特征和规格

返回

Details

  • 测量原理

    能源管理仪

  • 测量原理

    Energy manager

  • 功能

    Monitoring and billing of energy in saturated and superheated steam applications (steam heat flow, heat difference.

    Typical applications can be found in food & beverage industry, chemical industry, pharmaceutical industry, power plants, building automation and skid builders.

  • 计算结果

    IAPWS-IF97

  • 应用数量

    Not defined

  • 数据存储

    yes

  • 计算标准

    IAPWS-97

  • 通信

    web server

    USB

    Ethernet

    Modbus RTU/TCP Slave

    M-Bus

  • 电源

    Not defined

  • 回路供电

    Low voltage power supply:

    100 bis 230 V AC (-15% / +10%)

    Small voltage power supply:

    24 V DC (-50% / +75%)

    24 V AC (±50%)

  • 防护等级

    IP65

  • 输入

    1x Puls/Analog for flow

    2x RTD/Analog for temperature and pressure

    Loop power supply 24V DC (+/-16%)

  • 输出

    1x 4...20mA

    2x digital (Open Collector)

  • 外形尺寸（WxHxD）

    144 x 144 x 103.1 mm (5.67" x 5.67" x 4.06")

  • 操作

    3 button on site or via FieldCare

    read out of historical / logged data via Field Data Manager Software (SQL database and visualization interface)

    selectable language

  • 显示

    160 x 80 Dot-Matrix LCD with white backlit

    colour change in case of alarm event

    active display area 70 x 34 mm

  • 软件功能

    Calculated Values:

    Energy, volume, density, enthalpy, DP-Flow

    Counters:

    volume, mass, energy, counter in case of failure

    Optional:

    tariff 1, tariff 2 or seperated heating energy, cooling energy, bilance energy

  • 证书

    CE

    CSA GP
    MID 004

    OIML R75

  • 测量原理

    能源管理仪

  • 功能

    饱和蒸汽和过热饱和蒸汽应用中的能量监测和计费（蒸汽热流量、热量差值；典型应用在食品与饮料行业、化工行业、制药行业、电厂、建筑自动化和撬装集成）

  • 证书

    CE、UL认证、CSA GP

  • 输入

    1路脉冲/模拟量（流量）
    2路热电阻RTD/模拟量（温度和压力）
    回路电源24V DC（+/-16%）

  • 输出

    1路4...20mA、
    2路数字量（集电极开路）

  • 继电器输出

    2x

  • 辅助电源

    低压电源：100...230 V AC（-15% / +10%）；小电压电源：24 V DC（-50% / +75%），24 V AC（±50%）

  • 外形尺寸（wxhxd）

    144 x 144 x 103.1 mm
    (5.67" x 5.67" x 4.06")

  • 软件

    计算值：
    能量、体积流量、密度、比焓、差压流量；
    计数器：体积流量、质量流量、能量、故障次数
    可选：tariff 1、tariff 2或独立热流量、冷却能量、平衡能量

  • 操作

    3个按键现场操作或通过FieldCare操作；通过现场数据管理软件（SQL数据库和显示软件）读取历史数据/日志数据，可选显示语言

  • 显示

    160 x 80点阵背光液晶显示屏，出现报警时颜色变化，有效显示尺寸70 x 34 mm

  • 其他

    电子温度传感器匹配，通过CvD系数、测量值日志、计量交接日志、事件日志、限位值监测

  • 计算结果

    IAPWS-IF97
