Dosimass

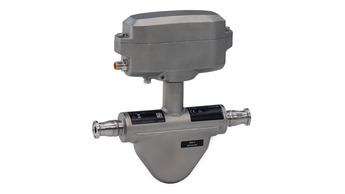

科里奥利质量流量计

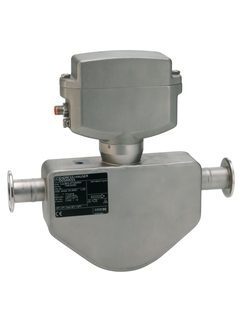

产品图片：科里奥利质量流量计 Dosimass / 8BE，适用于加料与装瓶过程应用 — Dosimass，适用于加料与装瓶过程应用

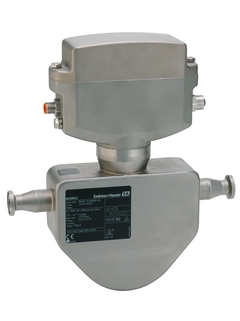

产品图片：科里奥利质量流量计 Dosimass / 8BE，可用于批量控制 — Dosimass，可用于批量控制

科里奥利力流量测量原理

一体化测量系统，结构紧凑。

Dosimass用于加料与装瓶过程中的流量测量。可直接测量带温度和密度补偿的体积流量与质量流量，确保最大的可重复性。Dosimass适用于空间狭小的测量场合，是系统集成商、刹车系统制造商以及设备制造商的优先选择。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
最大测量误差

质量流量（液体）：±0.15 %
密度（液体）：±0.0005 g/cm³

测量范围

0...18 000 kg/h (0...660 lb/min)

介质温度范围

–40...+125 °C (–40...+257 °F)
150 °C，最多1小时

最大过程压力

PN 40

接液部件材质

测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

8BE

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
小型外壳可满足旋转式直线型灌装机的安装需求。
测量精度高
通过Endress+Hauser的FieldCare操作软件：
1.图形显示可提供批量处理过程的准确分析与优化
2.可根据设备配置与批量图表编制完整的系统文件
3A认证
CIP、SIP清洁，以及使用腐蚀介质的外部清洁
无移动部件

应用领域
适用于填充过程应用中的质量或体积流量计。

可测量以下领域中液体的最多种性能

食品行业

饮料行业

化妆品行业

化学工业

石油化工行业

特征和规格

测量原理

科里奥利质量流量
产品标题

The compact sensor with an ultra-compact transmitter.
Measurement of liquids with the most diverse properties in continuous process control & batching applications.
传感器特点

High process safety – high measuring accuracy for different media in shortest filling time. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
Nominal diameter: DN 8 to 25 (³⁄₈ to 1"). Various hygienic process connections, 3-A conform. CIP, SIP cleanable sensor.
变送器特点

Versatile and time-saving wiring – plug connector. Fast commissioning – pre-configured devices. Automatic recovery of data for servicing.
Robust, ultra‐compact transmitter housing. Pulse/frequency/switch output, Modbus RS485. Excellent and easily cleanable transmitter.
公称口径范围

DN 8...25 (³⁄₈...1⁄")
接液部件材质

测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量
最大测量误差

质量流量（液体）：±0.15 %
密度（液体）：±0.0005 g/cm³
测量范围

0...18 000 kg/h (0...660 lb/min)
最大过程压力

PN 40
介质温度范围

–40...+125 °C (–40...+257 °F)
150 °C，最多1小时
环境温度范围

–20...+60 °C (–4...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

1.4308 (304)
防护等级

IP67，Type 4X
显示/操作

无现场操作
可以通过调试软件设置
输出

脉冲/频率/开关量输出(无源信号)
输入

无
数字通信

Modbus RS485
电源

20...30 VDC
防爆认证

ATEX、IECEx、cCSAus
其他认证和证书

3.1材料证书，在认证标定装置上标定（符合ISO/IEC 17025标准），NAMUR
3-A
产品安全性

CE

显示更多
