Proline Prowirl R 200 / 7R2B

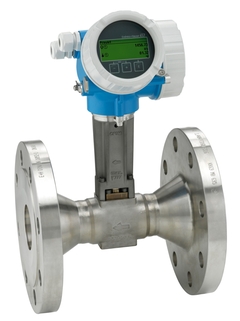

涡街流量计 Proline Prowirl R 200 ©Endress+Hauser

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

返回

Details

  • 测量原理

    涡街

  • 产品标题

    Same accuracy despite line size reduction, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    Cost and time savings – no pipework modifications needed for line size reduction. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Face-to-face length according to industry standard.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 25...250 (1...10")

  • 接液部件材质

    测量管：1.4408 (CF3M)
    DSC传感器：1.4435 (316/316L)
    连接部件：1.4404 (F316/F316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量（液体）：±0.75 %
    体积流量（蒸汽、气体）：±1.00 %
    质量流量（液体）：±0.85%
    质量流量（蒸汽、气体）：±1.7 %

  • 测量范围

    液体：0.26...545 m³/h (0.15...321 ft³/min)
    取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
    蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)
    取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Class 300、20K

  • 介质温度范围

    标准型：–40...+260 °C (–40...+500 °F)
    高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
    高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式（标准）：–40...+80 °C (–40...+176 °F)
    一体式（可选）：–50...+80 °C (–58...+176 °F)
    分体式（标准）：–40...+85 °C (–40...+185 °F)
    分体式（可选）：–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层：1.4404 (316L)

  • 防护等级

    一体式仪表：IP66/67, type 4X
    分体式传感器：IP66/67, type 4X
    分体式变送器：IP66/67, type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART（无源）
    4...20 mA（无源）
    脉冲/频率/开关量输出（无源）

  • 输入

    4...20 mA（无源）

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
    12...30 VDC（4...20 mA HART，4...20 mA）
    12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
    9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 其他认证和证书

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）

  • 测量原理

    涡街

  • 产品标题

    Same accuracy despite line size reduction, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    Cost and time savings – no pipework modifications needed for line size reduction. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Face-to-face length according to industry standard.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 25...250 (1...10")

  • 接液部件材质

    测量管：1.4408 (CF3M)
    DSC传感器：1.4435 (316/316L)
    连接部件：1.4404 (F316/F316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量（液体）：±0.75 %
    体积流量（蒸汽、气体）：±1.00 %
    质量流量（液体）：±0.85%
    质量流量（蒸汽、气体）：±1.7 %

  • 测量范围

    液体：0.26...545 m³/h (0.15...321 ft³/min)
    取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
    蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)
    取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    标准型：–40...+260 °C (–40...+500 °F)
    高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
    高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式（标准）：–40...+80 °C (–40...+176 °F)
    一体式（可选）：–50...+80 °C (–58...+176 °F)
    分体式（标准）：–40...+85 °C (–40...+185 °F)
    分体式（可选）：–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层：1.4404 (316L)

  • 防护等级

    一体式仪表：IP66/67, type 4X
    分体式传感器：IP66/67, type 4X
    分体式变送器：IP66/67, type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART（无源）
    4...20 mA（无源）
    脉冲/频率/开关量输出（无源）

  • 输入

    4...20 mA (无源)

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
    12...30 VDC（4...20 mA HART，4...20 mA）
    12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
    9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）

  • 测量原理

    涡街

  • 产品标题

    Same accuracy despite line size reduction, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    Cost and time savings – no pipework modifications needed for line size reduction. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Face-to-face length according to industry standard.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 25...250 (1...10")

  • 接液部件材质

    测量管：1.4408 (CF3M)
    DSC传感器：1.4435 (316/316L)
    连接部件：1.4404 (F316/F316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量（液体）：±0.75 %
    体积流量（蒸汽、气体）：±1.00 %
    质量流量（液体）：±0.85%
    质量流量（蒸汽、气体）：±1.7 %

  • 测量范围

    液体：0.26...545 m³/h (0.15...321 ft³/min)
    取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
    蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)
    取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Class 300、20K

  • 介质温度范围

    标准型：–40...+260 °C (–40...+500 °F)
    高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
    高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式（标准）：–40...+80 °C (–40...+176 °F)
    一体式（可选）：–50...+80 °C (–58...+176 °F)
    分体式（标准）：–40...+85 °C (–40...+185 °F)
    分体式（可选）：–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层：1.4404 (316L)

  • 防护等级

    一体式仪表：IP66/67, type 4X
    分体式传感器：IP66/67, type 4X
    分体式变送器：IP66/67, type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART（无源）
    4...20 mA（无源）
    脉冲/频率/开关量输出（无源）

  • 输入

    4...20 mA（无源）

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
    12...30 VDC（4...20 mA HART，4...20 mA）
    12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
    9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 其他认证和证书

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）

文档/手册/软件

附件/备件

Nr
Order code
Specification

  • 替代产品

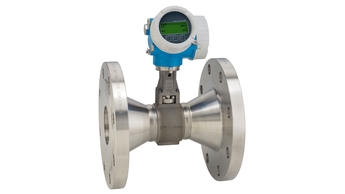

    • 产品图片：涡街流量计 Prowirl R 200，缩径型流量计，小流量测量专家
