Proline Prowirl D 200 / 7D2B

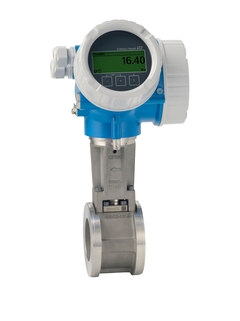

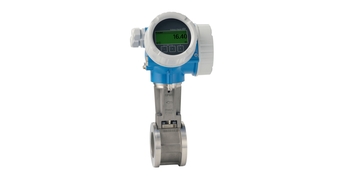

涡街流量计 Proline Prowirl D 200 ©Endress+Hauser

此产品现已不再销售。

想要查看新产品,请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

返回

Details

  • 测量原理

    涡街

  • 产品标题

    Cost-effective wafer design, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    For all basic applications and for 1-to-1 replacement of orifice plates.

  • 传感器特点

    Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Face-to-face length of 65 mm (2.56 in). No flanges. Low weight.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 15...150 (½...6")

  • 接液部件材质

    测量管:1.4408 (C3FM)
    DSC传感器:1.4435 (316/316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量(液体):±0.75 %
    体积流量(蒸汽、气体):±1.00 %
    质量流量(液体):±0.85%
    质量流量(蒸汽、气体):±1.7 %

  • 测量范围

    液体:0.16...625 m³/h (0.09...368 ft³/min)
    取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
    蒸汽、气体:2...8342 m³/h (1.18...4910 ft³/min)
    取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    标准型:–40...+260 °C (–40...+500 °F)
    高温/低温型(可选):–200...+400 °C (–328...+752 °F)
    高温/低温型(特殊选型):–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式(标准):–40...+80 °C (–40...+176 °F)
    一体式(可选):–50...+80 °C (–58...+176 °F)
    分体式(标准):–40...+85 °C (–40...+185 °F)
    分体式(可选):–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层:1.4404 (316L)

  • 防护等级

    一体式仪表:IP66/67, type 4X
    分体式传感器:IP66/67, type 4X
    分体式变送器:IP66/67, type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART(无源)
    4...20 mA(无源)
    脉冲/频率/开关量输出(无源)

  • 输入

    4...20 mA电流输入(无源)

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
    12...30 VDC(4...20 mA HART,4...20 mA)
    12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
    9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出)

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上执行标定(符合ISO/IEC 17025标准)
    Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材质
    NACE MR0175/MR0103、PMI(特殊选型)

  • 测量原理

    涡街

  • 产品标题

    Cost-effective wafer design, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    For all basic applications and for 1-to-1 replacement of orifice plates.

  • 传感器特点

    Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Face-to-face length of 65 mm (2.56 in). No flanges. Low weight.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 15...150 (½...6")

  • 接液部件材质

    测量管:1.4408 (C3FM)
    DSC传感器:1.4435 (316/316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量(液体):±0.75 %
    体积流量(蒸汽、气体):±1.00 %
    质量流量(液体):±0.85%
    质量流量(蒸汽、气体):±1.7 %

  • 测量范围

    液体:0.16...625 m³/h (0.09...368 ft³/min)
    取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
    蒸汽、气体:2...8342 m³/h (1.18...4910 ft³/min)
    取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    标准型:–40...+260 °C (–40...+500 °F)
    高温/低温型(可选):–200...+400 °C (–328...+752 °F)
    高温/低温型(特殊选型):–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式(标准):–40...+80 °C (–40...+176 °F)
    一体式(可选):–50...+80 °C (–58...+176 °F)
    分体式(标准):–40...+85 °C (–40...+185 °F)
    分体式(可选):–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层:1.4404 (316L)

  • 防护等级

    一体式仪表:IP66/67, type 4X
    分体式传感器:IP66/67, type 4X
    分体式变送器:IP66/67, type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART(无源)
    4...20 mA(无源)
    脉冲/频率/开关量输出(无源)

  • 输入

    4...20 mA (无源信号)

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
    12...30 VDC(4...20 mA HART,4...20 mA)
    12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
    9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出)

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)

  • 压力认证和证书

    PED、CRN

  • 材料证书

    NACE MR0175/MR0103、PMI (特殊选型)

    3.1材料证书

  • 测量原理

    涡街

  • 产品标题

    Cost-effective wafer design, available as compact or remote device version.
    Integrated temperature measurement for mass/energy flow of saturated steam.
    For all basic applications and for 1-to-1 replacement of orifice plates.

  • 传感器特点

    Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration.
    Face-to-face length of 65 mm (2.56 in). No flanges. Low weight.

  • 变送器特点

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
    Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

  • 公称口径范围

    DN 15...150 (½...6")

  • 接液部件材质

    测量管:1.4408 (C3FM)
    DSC传感器:1.4435 (316/316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量(液体):±0.75 %
    体积流量(蒸汽、气体):±1.00 %
    质量流量(液体):±0.85%
    质量流量(蒸汽、气体):±1.7 %

  • 测量范围

    液体:0.16...625 m³/h (0.09...368 ft³/min)
    取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
    蒸汽、气体:2...8342 m³/h (1.18...4910 ft³/min)
    取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    标准型:–40...+260 °C (–40...+500 °F)
    高温/低温型(可选):–200...+400 °C (–328...+752 °F)
    高温/低温型(特殊选型):–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式(标准):–40...+80 °C (–40...+176 °F)
    一体式(可选):–50...+80 °C (–58...+176 °F)
    分体式(标准):–40...+85 °C (–40...+185 °F)
    分体式(可选):–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层:1.4404 (316L)

  • 防护等级

    一体式仪表:IP66/67, type 4X
    分体式传感器:IP66/67, type 4X
    分体式变送器:IP66/67, type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART(无源)
    4...20 mA(无源)
    脉冲/频率/开关量输出(无源)

  • 输入

    4...20 mA (无源信号)

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
    12...30 VDC(4...20 mA HART,4...20 mA)
    12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
    9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出)

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 其他认证和证书

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材质
    NACE MR0175/MR0103、PMI(特殊选型)
