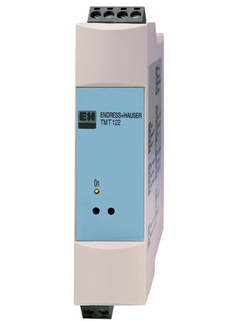

iTEMP TMT122
DIN 导轨式温度变送器

将传感器信号转换成稳定的标准化输出信号，适用于所有行业

在所有行业的关键工艺过程中均具有优越的可靠性、精确性和长期稳定性。可设置的变送器不仅可以数字式转化热电阻(RTD)和热电偶(TC)信号，而且可以通过HART®通信转化电阻和电压信号。使用个人计算机上安装的调试工具快速、简单操作、显示和维护。安装在DIN导轨上，导轨符合IEC 60715标准(外壳宽度：22.5 mm)。

Lean选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

（Pt100，-50...200 °C）<=0.2 K
（Pt100，-58...392 °F）<=0.4 °F

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TMT122

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA14
回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
通过HART®通信进行通用设置
在整个环境温度范围内进行高精度测量
传感器断路或短路的故障信号，符合NAMUR NE43标准
满足EMC要求，符合NAMUR NE21标准，CE认证
防爆证书：ATEX Ex、CSA IS、FM IS
电气隔离

应用领域
采用HART®通信的温度变送器用于将不同输入信号转换成4...20 mA模拟式输出信号
输入: 热电阻(RTD)、热电偶(TC), 电阻(Ω)和电压(mV)
HART®通信，使用手操器(DXR275、DXR375)或个人计算机(例如：ReadWin 2000或FieldCare)对前端装置或面板装置进行操作

特征和规格

测量原理

盘装型变送器
输入

1路热电阻（RTD）、热电偶（TC）、电阻（Ohm）、电压（mV）
输出

1路4...20 mA模拟量
辅助电源

12...35 V DC（标准型）
12...30 V DC（防爆型）
通信

HART通信
安装

DIN导轨
测量精度

（Pt100，-50...200 °C）<=0.2 K
（Pt100，-58...392 °F）<=0.4 °F
电气隔离

是
证书

UL认证部件
GL船级认证
SIL
GOST计量认证
FM IS,NI,Class I,Div.1+2,Group ABCD
CSA IS,NI,Class I,Div.1+2,Group ABCD
ATEX II2(1)G Ex ia[ia Ga] IIC T6 Gb
ATEX II3G Ex nA IIC T6
FM+CSA IS,NI,Class I,Div.1+2,Group ABCD
CSA通用型
IECEx Ex ia IIC T6/T5/T4
NEPSI Ex ia IIC T4-T6 NEPSI Ex nA IIC T4-T6

显示更多
显示更少

文档/手册/软件

下载类型

过滤

iTEMP HART® TMT122 DIN rail
Universal temperature transmitter for resistance thermometers (RTD),
thermocouples, resistance and voltage transmitters, incorporating HART ®
protocol

技术信息(TI)
Operating Manuals ReadWin 2000 (GB)
Operating Manuals ReadWin 2000

操作手册（BA）
Operating manual iTEMP HART Communication
iTEMP HART Communication TMT 182/TMT 122

操作手册（BA）
ReadWin® Quick Setup
Operating Manual
ReadWin® Quick Setup Temperature
PC Software

操作手册（BA）
Brief operating instructions iTEMP® HART® TMT122
DIN rail temperature transmitter for RTD, TC, resistance
and voltage sensors; Communication via HART

Short Instruction (KA)

12/12

德语 , 英语 , French
iTEMP TMT122 ATEX: II2(1)G Ex ia IIC T4...T6 Gb Safety Instructions
ATEX: II2(1)G Ex ia IIC T4...T6 Gb

Ex 防爆说明(XA)
Safety instructions ATEX II3G, iTEMP TMT122
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex 防爆说明(XA)
iTEMP TMT121/127/128, TMT112, TMT122 ATEX: II 3G: Ex nA IIC T6... T4 Gc Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex 防爆说明(XA)
Control Drawing CSA iTEMP TMT122
DIN rail temperature transmitter iTEMP TMT122
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Control Drawing FM iTEMP TMT122
DIN rail temperature transmitter iTEMP TMT122
Installation Notes for hazardous locations (FM approval)

证书FM/CSA (ZD)
iTEMP HART® TMT122
Temperature Transmitter with HART protocol
Functional safety manual (SIL)

特殊资料(SD)
iTEMP TMT112/TMT122 Manufacturer information for users regarding hardware updates (NE53)
Electronic components have been changed, making a DeviceRel (xx.yy.zz)
change at the
yy position necessary. The hardware version has been increased at the
last digit.
The TMT122/112-xBxxx; TMT122/112-xCxxx; TMT122/112-xDxxx; TMT122/112-
xExxx; TMT122/112-xFxxx have NO SIL conformity.

生产商信息(MI)
Mesure de température
Capteurs et transmetteurs pour les industries de process

实际应用(FA)

12/19

French
温度测量
过程工业用温度传感器和温度变送器

实际应用(FA)

12/14

中文
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

实际应用(FA)

10/14

波兰语
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

实际应用(FA)

06/13

俄语
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

实际应用(FA)

04/18

意大利语
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

实际应用(FA)

04/18

西班牙语
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

03/13

英语
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

实际应用(FA)

03/13

土耳其语
Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

02/20

英语
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

实际应用(FA)

02/20

德语
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
EDD Single, PDM_HART_TE_iTEMP_TMT112_0x00C9_0x02_0x03, 24.10.2017 (Temperature, iTEMP, 0x00C9)
HART,

PDM Version: 6.0 SP5, 8.2.1, 9.1

Electronic Data Description (EDD)

1.00.00

Language neutral
DTM Single, iTemp_TMT122_V1_1, 26.10.2020 (Temperature, iTEMP, 0x00C9)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
产品型号: TST310-, TSC310-, TPC100-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
一致性声明编号: HE_00237_04.15
制造商规格: Explosion protection, EMC

Manufacturer Declaration

俄语
DIN Rail Transmitter
产品型号: TMT122-
一致性声明编号: HE_00455_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
DIN Rail Transmitter
产品型号: TMT122-
一致性声明编号: EC_00323_01.16

EU Declaration

德语 , 英语 , French
DIN Rail Transmitter
产品型号: TMT112-, TMT121-, TMT122-, TMT127-, TMT128-
一致性声明编号: EC_00162_02.16

EU Declaration

德语 , 英语 , French
DIN Rail Transmitter
产品型号: TMT122-
一致性声明编号: EC_00092_03.15

EU Declaration

德语 , 英语 , French
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
产品型号: TMT127-, TMT128-, TMT142-, TMT162-, TMT180-, TMT180L-, TMT181-, TMT181L-, TMT182-, TMT182L-, TMT187-, TMT188-, TMT80-, TMT82-, TMT84-, TMT85-, OTMT127-, OTMT128-, OTMT187-, OTMT188-, OTMT80-, OTMT82-, OTMT84-, OTMT85-, TID10-, TMT111L-, TMT112-, TMT112L-, TMT121-, TMT121L-, TMT122-, TMT125-
一致性声明编号: EC_00567_01.17

EU Declaration

德语 , 英语 , French
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process TC direct in contact
产品型号: TMT188-, TMT71-, TMT72-, TMT80-, TMT82-, TMT84-, TMT85-, TPC100-, TPC300-, TS111-, TS211-, TST310-, TST602-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, TET300-, TSC310-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01191/20

Miscellaneous

俄语
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: Europe (ATEX)
认证机构: PTB
类别: II 2(1) G
保护: Ex ia [ia Ga] IIC T6 Gb

Explosion Protection

德语 , 英语
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: China
认证机构: NEPSI
保护: Ex nA IIC T6...T4 Gc

Explosion Protection

中文
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: International (IECEx)
认证机构: PTB
保护: Ex ia IIC

Explosion Protection

英语
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: USA
认证机构: CSA
类别: I/1,2/A,B,C,D/
保护: IS, NI

Explosion Protection

英语
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: USA
认证机构: FM
类别: I/1,2/ABCD
保护: NI, IS, AEx

Explosion Protection

英语
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
产品型号: TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, TID10-
保护: [Ex ia Ga] IIC T6...T4 Gb, Ex d IIC T6...T4 Ga, Ex d IIC T6...T4 Ga/Gb, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIIC T6...T4 Dc, Ex tb IIIC Txxx°C Gb

Explosion Protection

俄语
DIN Rail Transmitter
产品型号: TMT122-
地区/国家: China
认证机构: NEPSI
保护: Ex ia IIC T6...T4 Ga/Gb

Explosion Protection

中文
DIN Rail Transmitter, head transmitters, Field transmitter
产品型号: TMT85-, TMT162-, TMT82-, TMT84-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT142-, TMT128-, TMT127-, TMT121-, TMT112-, TMT122-, TMT111-
地区/国家: Russia
认证机构: Rosstandart
证书号: OC.C.32.004.A NO 74639

Metrology

俄语
DIN Rail Transmitter
产品型号: TMT121-, TMT122-, TMT127-, TMT128-
地区/国家: International
认证机构: DNVGL

Marine

英语
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
产品型号: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
地区/国家: Canada, USA
认证机构: UL

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

- Order code 51006248

  接线端子

  Terminal plug-in 4pole SMSTB2,5 printed

  显示详细信息隐藏详细信息
- Order code 51006249

  接线端子

  Terminal plug-in 4pole SMSTB2,5 printed

  显示详细信息隐藏详细信息
- Order code 51006250

  接线端子

  Terminal plug-in 2pole RM5 printed -/+

  显示详细信息隐藏详细信息
- Order code 51006251

  接线端子

  Termin plug-in 2pole RM5 printed -/+

  显示详细信息隐藏详细信息
- Order code 71402350

  Set, 10x fixing lever housing

  for RMA42x/RMx621/RTA421/RN221N/TMT12x

  显示详细信息隐藏详细信息
- Order code FXA195-

  通讯接口 FXA195

  Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  显示详细信息隐藏详细信息
- Order code READWIN-

  Readwin 2000调试包 READWIN

  Readwin 2000 Operation + Read. software

  显示详细信息隐藏详细信息
- Order code

  The unit is not repairable

  显示详细信息隐藏详细信息

显示更多
显示更少
