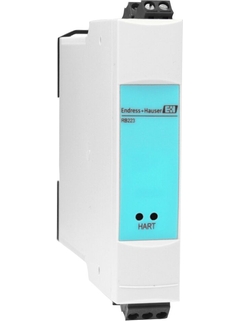

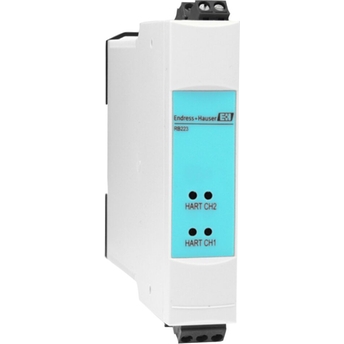

RB223
回路供电的无源隔离栅
单通道或双通道，用于安全隔离4...20 mA标准信号回路
在如下三个应用中，RB223无源隔离栅可用于电气隔离有源信号回路(0...20 mA)：从非防爆区至防爆区传输，例如：适用于有源调节器、控制器或指示仪。从防爆区至非防爆区传输，用于连接有源本安回路和PLC。从防爆区至非防爆区传输，用于向带非本安变送器供电单元的本安型变送器供电。
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
此产品暂未在中国市场销售
-
产品规格参数
-
输入
2 x analog 4...20 mA
-
输出
2 x analog 4...20 mA
-
-
优势
紧凑型并排安装外壳，适用于DIN导轨
节约空间的单通道型和双通道型
无需供电单元
国际防爆认证；最高可达SIL 3
双向HART®传输
通信插槽，适用于HART® + 用于传感器设置的内置HART®电阻
-
应用领域
隔离变送器、阀门和调节器和有源0/4...20mA信号。
