TA535

适合过程压力中、高级的普通工业应用

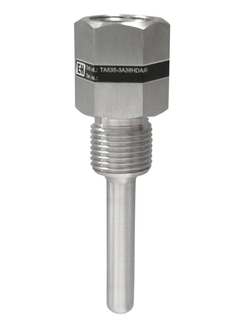

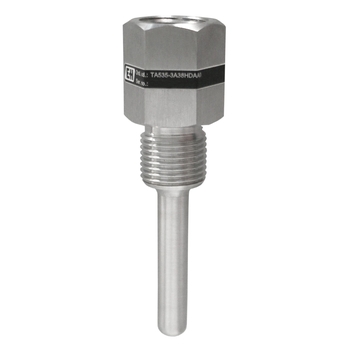

护套管的延伸部分呈六角形，适合于过程压力中、高级的工业应用。
一般固定在使用螺纹连接的管道或储罐上。
因为构造特殊，可以携带6 mm直径（0.24英寸）的探头，可以和不标配护套管的温度计一起使用。
过程连接（温度计和过程）为NPT、Gas和M20。

选型
登录和配置后的定价

比较

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

可选附加功能

请使用Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
多种标准的过程连接可选
多种标准的外直径可选
温度计连接：½"NPT，G½" 和 M20x1.5 螺纹
SS 316L / 1.4404 材制
材料证书标准可选

应用领域

护套管的延伸部分呈六角形，适合于过程压力中、高级的工业应用。一般固定在使用螺纹连接的管道或储罐上。
因为构造特殊，可以携带6 mm直径（0.24英寸）的探头，可以和不标配护套管的温度计一起使用。

特征和规格

测量原理

热保护套管
特点/应用

英标
螺纹过程连接
六角延长管
顶部连接

内螺纹：
1/2" NPT
3/4" NPT
M20x1.5
最大标准插入深度

5.000 mm (196,85")
所需最大插入深度

10.000 mm (393.7")
过程连接

螺纹：
G1/2"
G3/4"
1/2"NPT
3/4" NPT
M20x1.5
热保护套管底部管径

9 mm (0.35")
10 mm (0.39")
12 mm (0.47")
接液部件材质

1.4404 (316L)
接液部件表面光洁度（Ra）

< 1.6 µm (63.00 µin)
热保护套管末端类型

直管型
温度范围

-200...650 °C (-328...1.202 °F)
最大过程压力（静压）

100 bar (1450 psi)
400 °C时最大过程压力

取决于过程连接

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information
E+H
Qualified welding processes
for thermowells

技术信息(TI)
技术资料 Omnigrad TA
热保护套管

技术信息(TI)
Thermowell TA535 Technical Information
Welded thermowell for temperature sensors

技术信息(TI)
Thermowells
Operating instructions for thermowells for EAC approval
