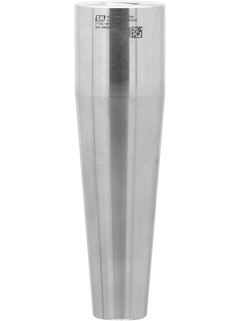

ASME 焊接 锥管型
©Endress+Hauser

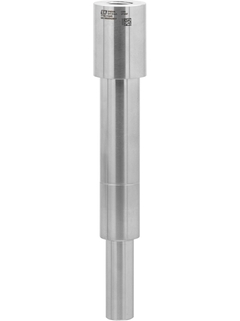

ASME 承插焊接 缩径型
©Endress+Hauser

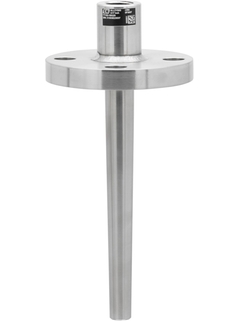

ASME 法兰连接 锥管型
产品规格参数
最大过程压力(静压)
500 bar (7252 psi) Depending on Configuration
应用领域
iTHERM ModuLine TT152保护套管遵循ASME B40.9标准设计,或按照用户要求定制。由实心棒材整体钻孔或机加工制成,能够保护严苛工况下使用的温度计。
保护温度传感器,防止发生物理和化学形变
坚固耐用,适用于严苛工况条件
最大耐压:500 bar (7,252 psi)
安装在管道、容器或罐体上使用
优势
轻松执行温度计的维护和二次标定 (无需中断过程即可更换传感器)
iTHERM TwistWell采用螺旋式设计: 减小高流速应用中漩涡振动对测量的影响
根据实际工况灵活定制选择保护套管杆长、插深和总长度
提供多种尺寸、材质和过程连接类型
通过多项国际认证: 比如耐压测试
©Endress+Hauser
FLEX产品选型
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
Loading alternative products
成功案例
Achieving highest steam quality in HRSG systems
By integrating a thermometer with iTHERM TwistWell thermowell with advanced helical design, operators can achieve superior steam quality and significantly reduce vortex-induced vibrations.
阅读完整案例
聚合过程的快速响应型温度测量
我们专门开发快速响应型保护套管,有效应对严苛工况的温度监测挑战。同标准型保护套管相比,响应速度提高五倍。
阅读完整案例
提高聚合物生产过程的安全性
Ziegler-Natta工艺使用四氯化钛等危险化学品。精准温度测量至关重要,有助于防止反应失控,确保过程安全,保证生产效率。
阅读完整案例
您可能感兴趣的还有
结果
Whitepaper helical barstock thermowell
iTHERM TwistWell thermowell design shows >90% reduction in flow-induced vibrations and stress compared to standard thermowells, validated through experimental and FEM analysis.
更多信息
特点/应用
imperial style compliant according to ASME standard
过程连接
To be threaded weld in with flange according to ASME
接液部件材质
Wide selection of materials including: 316/316L 304/304L Alloy600 AlloyC276 A182 F22 A182 F11 A182 F91 A105 Duplex PTFE coated Tantalum sleeve
接液部件表面光洁度(Ra)
< 0.8 μm (31.50 μin) < 1.6 μm (63.00 μin)
热保护套管末端类型
Straight Tappered Stepped partly tappered
温度范围
-200…1100 °C (-328...2.012 °F) Depending on Configuration
最大过程压力(静压)
500 bar (7252 psi) Depending on Configuration
400 °C时最大过程压力
depends on process connection and material
