©Endress+Hauser
荧光淬灭（QF）技术非常适合天然气和天然气加工应用场合。
©Endress+Hauser

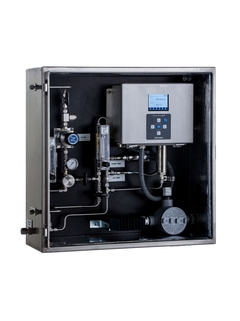

OXY5500氧气分析仪，带样气预处理系统，机柜带伴热
©Endress+Hauser

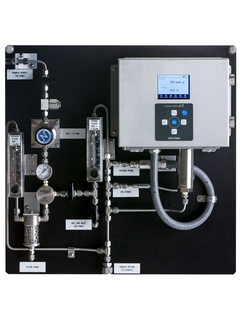

OXY5500台面安装型分析仪，带样气预处理系统
©Endress+Hauser

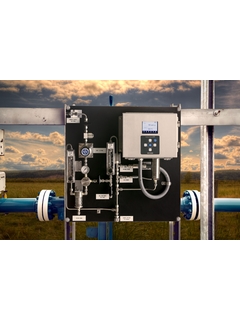

OXY5500台式分析仪的现场安装图
©Endress+Hauser

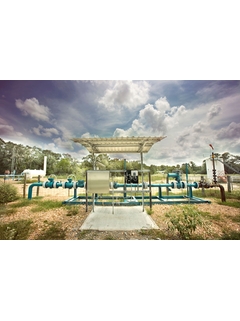

OXY5500台式分析仪的现场解决方案
产品规格参数
-
-
防爆认证
ATEX / IECEx - 防爆2区
CSA Cl. I，Div. 2
应用领域
OXY5500单通道氧气分析仪结构紧凑，单台仪表独立工作，采用荧光淬灭（QF）技术，在天然气和天然气加工应用场合中可靠进行高精度氧气浓度测量。传感器探头直接插入工艺气流中，通过光纤连接传感器和控制器。OXY5500分析仪配备LCD液晶显示屏，内置数据记录仪和整套样气预处理系统，提供连接PC接口的操作软件。
优势
轻松浏览显示界面和操作菜单
小尺寸光学传感器，无膜片和化学品耗材
光学测量速度快，连续响应
优秀的长期稳定性
不受硫化氢（H2S）的影响
无可移动部件，操作简单
保存长达30天时间的数据记录
©Endress+Hauser
| FLEX产品选型 |
仪表技术性能 |
选型便捷程度 |
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
Loading alternative products
成功案例
-
天然气涡轮机用混合氢能
Long Ridge Energy发电站是清洁氢能在全球电力与能源行业的成功应用典范。
-
优化天然气中的水份测试
新型TDLAS分析仪采用新颖的设计，提升了天然气中水含量测定的准确性。它有更多的连接选项，提供高精度和可靠性，解决了传统方法的烦恼。
-
-
LNG：卡车装车
查看如何使用Rxn4拉曼光谱分析仪精准测量卡车装车过程中的LNG气体的组份。
-
拉曼光谱分析法用于LNG计量交接测量
查看GERG报告，了解如何使用Rxn4拉曼光谱分析仪和Rxn-41拉曼低温探头在LNG液化天然气计量交接应用中可靠测定气体组份。
-
-
产品标题
紧凑型单通道氧气（O2）分析仪，带有LCD液晶显示屏，内置数据记录仪。传感器基于荧光淬火技术（QF）测量氧气，直接插入样气中测量，通过光纤与控制器连接。
-
-
分析物和测量范围
O2（氧气）：
0...100 ppmv（最小）
0...20%体积（最大）
-
-
-
工作压力范围
进口压力：140...275 kPa (20...40 psig)
采样腔室压力：800...1200 mbara
-
-
电源
108...253 VAC，50/60 Hz；5.3 W，120VAC；6.6 W，240VAC
或
9...30 VDC (CSA)，18...30 VDC (IECEx/ATEX)；4.7 W，24VDC
-
通信
模拟量输出：两路4...20 mA输出
模拟量输入：一路4...20 mA输入（样气压力）
现场总线：RS-232C、RS-485、Ethernet 10/100和Modbus
继电器输出：2路，最大负载250 mA（浓度和故障报警）
USB 2.0，必须与服务软件配套使用
4 GB内存，内部数据记录
-
-
防爆认证
ATEX / IECEx - 防爆2区
CSA Cl. I，Div. 2
-
-
下载排行榜
-
OXY5500 Optical Oxygen Analyzer Technical Information
System design and specification for the OXY5500 Optical Oxygen Analyzer
|
语言:
|
英语
|
|
版本:
|
29/06/2023
|
|
文件大小:
|
712.3 KB
|
|
文件名:
|
TI01656CEN_0223.pdf
|
38文档
-
OXY5500 Optical Oxygen Analyzer Technical Information
System design and specification for the OXY5500 Optical Oxygen Analyzer
|
语言:
|
英语
|
|
版本:
|
29/06/2023
|
|
文件大小:
|
712.3 KB
|
|
文件名:
|
TI01656CEN_0223.pdf
|
-
OXY5500 gas analyzer Operating Instructions
Commissioning, operation, and maintenance details for the
OXY5500 gas analyzer
|
EN
|
ZH
|
|
|
29/07/2024
|
|
|
|
|
语言:
|
英语
|
|
版本:
|
29/07/2024
|
|
文件大小:
|
4.7 MB
|
|
文件名:
|
BA02195CEN_0324.pdf
|
-
OXY5500 Gas Analyzer Sample Conditioning System
Operating Instructions
Commissioning, operation, and maintenance details for the
OXY5500 Gas Analyzer Sample Conditioning System (SCS)
|
语言:
|
英语
|
|
版本:
|
29/06/2023
|
|
文件大小:
|
2 MB
|
|
文件名:
|
BA02196CEN_0223.pdf
|
-
OXY5500 Transportable Analyzer Connection/Operation
Instructions for connecting and operating the
OXY5500 portable analyzer
|
语言:
|
英语
|
|
版本:
|
04/10/2021
|
|
文件大小:
|
288.4 KB
|
|
文件名:
|
EA01389CEN_01.21.pdf
|
-
OXY5500 Gas Analyzer Safety Instructions
ATEX/IECEx/UKEX: Zone 2
cCSAus: Class I, Division 2
|
语言:
|
英语
|
|
版本:
|
29/06/2023
|
|
文件大小:
|
707.1 KB
|
|
文件名:
|
XA02754CEN_0323.pdf
|
-
OXY5500 optical oxygen analyzer service software Special Documentation
Instructions for operating the service software to
diagnose and maintain the OXY5500 optical oxygen analyzer
|
语言:
|
英语
|
|
版本:
|
15/01/2025
|
|
文件大小:
|
1004.7 KB
|
|
文件名:
|
SD02868CEN_0225.pdf
|
|
Firmware:
|
SSI v1.4
|
-
TDLASおよびQFアナライザアプリケーションガイド
H2O、H2S、CO2、C2H2、NH3、O2の
正確で信頼性の高い測定
天然ガス、水素、バイオメタン、炭素回収、LNG、ガス処理、
NGL分留、石油化学、合成ガス、アンモニア、精製に関する石油・
ガスおよび化学産業向けのTDLASおよびQF技術のアプリケーション
ノート（J22、JT33、SS500、SS2100、SS2100a、SS2100i、および
OXY5500アナライザーに関連）
|
语言:
|
日语
|
|
版本:
|
28/06/2024
|
|
文件大小:
|
4.5 MB
|
|
文件名:
|
PU01459CJA_0323_TDLAS_QF_Analyzers_Guide.pdf
|
-
Energiewende
Unsere Gasanalysegeräte sind bereit
Ein Überblick über die Energiewende
und die Bedeutung der Gasanalyse.
|
语言:
|
德语
|
|
版本:
|
04/06/2025
|
|
文件大小:
|
2.3 MB
|
|
文件名:
|
PU01458C11DE_0224_web.pdf
|
-
Factory acceptance test (FAT) information - For
TDLAS and QF analyzers
An overview about the factory acceptance tests (FATs) offered for
TDLAS and QF analyzers (SS2100, SS2100i, J22, JT33, SS500,
OXY5500) to customers.
|
语言:
|
英语
|
|
版本:
|
06/02/2025
|
|
文件大小:
|
1.2 MB
|
|
文件名:
|
PU01544CEN_0225.pdf
|
-
エネルギー転換
- 当社のガスアナライザは準備ができています
エネルギー転換の概要と、石油・ガス産業における炭素から再生可
能エネルギー、天然ガス、水素、LNG、バイオガスなどへのエネル
ギーサプライチェーン転換の需要に対応するためのTDLAS、QF、ラ
マン分光法（J22、OXY5500、Raman Rxn4、Raman Rxn5アナライザを
含む）によるガス分析の重要性。
|
语言:
|
日语
|
|
版本:
|
13/05/2024
|
|
文件大小:
|
2.9 MB
|
|
文件名:
|
PU01458CJA_0122_EnergyTransition.pdf
|
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
OXY5500 probe conduit kit
-
OXY5500 temperature sensor kit
-
-
OXY5500 pressure sensor kit
-
Relief valve, 50 psig setpoint
-
Membrane separator, 1/4 inch FNPT, SS
-
-
Membrane separator O-ring, Viton
-
Ball valve, Swagelok, 1/4 inch
-
Flow Meter with valve 2 SLPM, 1/4 in, SS
-
Thermostat, probe, 120 VAC, 10A, 20C
-
-
-
-
Power supply, DC/DC, 15 W, 24 V, DIN
-
Front ferrule, 4 mm TF, Teflon
-
Back ferrule, 4 mm TF, Teflon
-
Tube Reducer, 4mm TX 1/4 T-Stub, BT, SS
-
RTD probe, 100 Ohm, 1m length
-
RTD probe, 100 Ohm, 254 mm length
-
-
-
OXY5500 Operator’s manual
-
Cable, USB 2.0A to Mini-B
-
Regulator, pressure, 0-25 psi
-
Regulator, pressure, 1-30 psi
-
Heater (DIV. 1), 120 W, 120 VAC
-
Fitting, filter, 7 micron, tee
-
