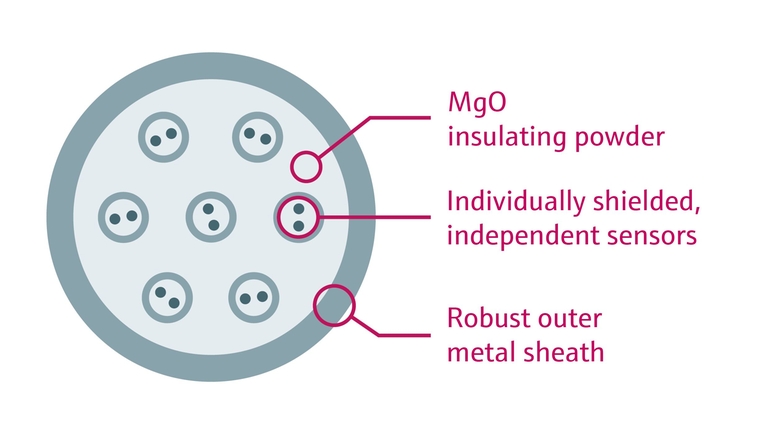

电缆式探头在加氢裂化反应器和加氢精制反应器等极端工况下高精度测量温度梯度,完全耐受高温、高压和腐蚀。它的机械结构和彼此相互独立绝缘的多个内部传感器,使得它成为目前最坚固的多点温度计。多个热电偶传感器放置于一个外层铠装护套内,并且填充矿物绝缘粉末。
©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

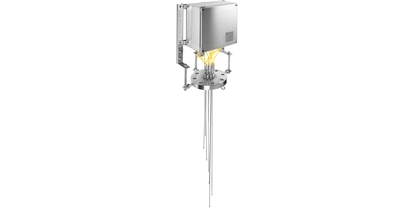

iTHERM ProfileSens集成于多点温度计iTHERM TMS01 MultiSens

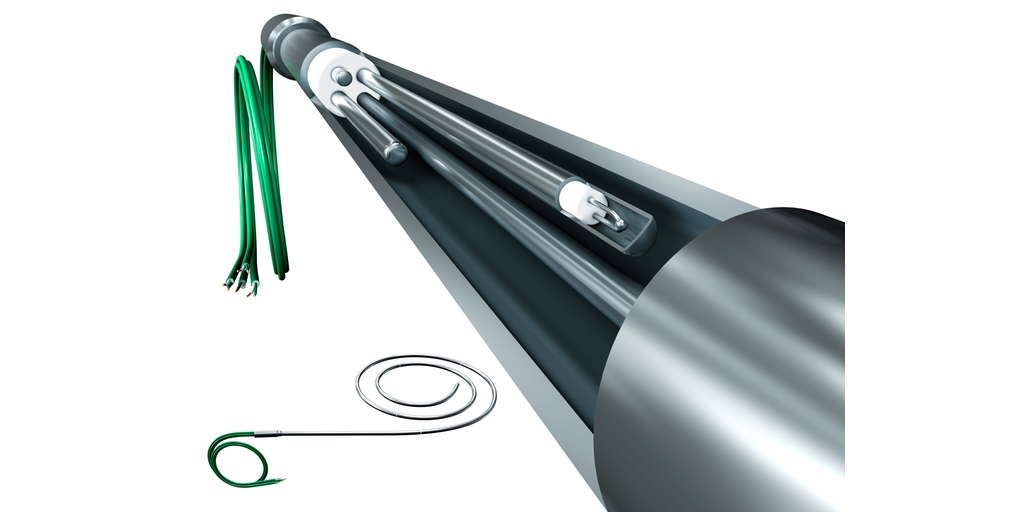

灵活的多点热电偶MgO电缆式探头,确保在反应器极端工况下的可靠温度梯度测量
iTHERM ProfileSens可集成至我们的多点温度组件中

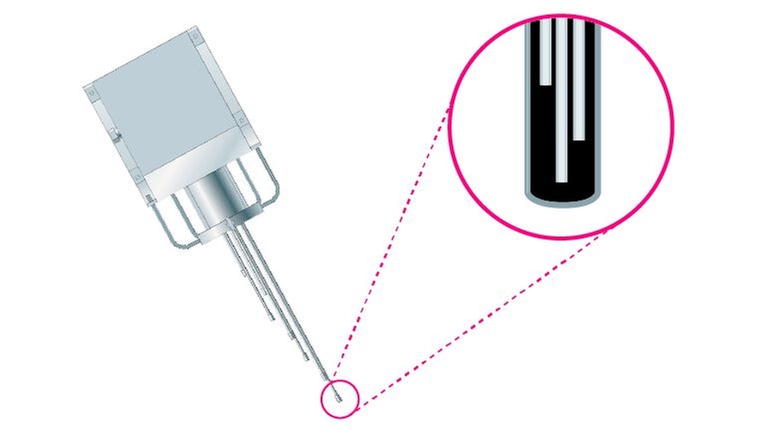

iTHERM ProfileSens集成于多点温度计iTHERM TMS01 MultiSens

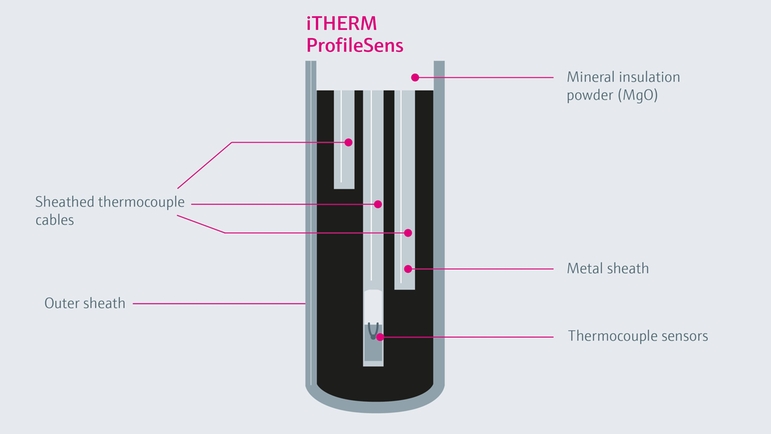

灵活的多点热电偶MgO电缆式探头,确保在反应器极端工况下的可靠温度梯度测量
iTHERM ProfileSens可集成至我们的多点温度组件中
产量更高,成本更低 - 最大限度的降低热电偶对催化剂填充的干扰,催化剂填充更紧密,通道更少 - 所需过程连接数量更少 - 外层铠装护套内包含多个单支或双支的独立铠装热电偶 - 安装更快速、更简单长使用寿命 - 每个传感器都配有MgO填充绝缘保护套管 - 外层铠装护套提供两种厚度选择:标准厚度和厚壁型 - IP65防护等级 - 材质:不锈钢或镍基合金
在-40...920 °C (-40...1 688 °F)的测量范围内,设备可以精确测量反应器内的温度梯度。在压力不超过400 bar (5 800 psi)的狭小空间工况下,温度计可靠提供读数值。结构和设计最大程度减少了对工艺的扰动和盲点,使催化剂的性能最大化。
作为iTHERM MultiSens多点柔性热电偶的部件使用时,K型、J型和N型热电偶均可作为温度探头的传感器
F
L
E
X
FLEX产品选型
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
仪表技术性能
选型便捷程度
比较
测量精度
class 2 acc. to IEC 60584 ASTM E230 and ANSI MC 96.1
响应时间
depending on configuration: TC: t50 = 2 s t90 = 5 s RTD: t50 = 0,8s t90 = 2s
最大过程压力(静压)
at 20 °C: 100 bar (1450 psi)
工作温度范围
Type K: max. 1.150 °C (max. 2.102 °F) Type J: max. 920 °C (max. 1.688 °F) Type N: max. 1.150 °C (max. 2.102 °F) Type T: max. 370 °C (max. 698 °F)
所需最大插入深度
up to 30.000,00 mm (1181'')
测量精度
class 2 acc. to IEC 60584 ASTM E230 and ANSI MC 96.1 IEC/Class A IEC/Class AA
响应时间
depending on configuration: TC: t50 = 2 s t90 = 5 s RTD: t50 = 0,8s t90 = 2s
最大过程压力(静压)
at 20 °C: 200 bar (2900 psi)
工作温度范围
Type K: max. 1.150 °C (max. 2.102 °F) Type J: max. 720 °C (max. 1.328 °F) Type N: max. 1.100 °C (max. 2.012 °F) Pt100 WW; 3mm; 316L; -200...600oC Pt100 WW; 6mm; 316L; -200...600oC Pt100 TF; 3mm; 316L; -50…400oC Pt100 TF; 6mm; 316L; -50…400oC Pt100 StrongSens; 6mm; 316L; -50…500oC
所需最大插入深度
up to 30.000,00 mm (1181'')
