产品规格参数
-
最大测量误差
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s) -
测量范围
0.06...600 m³/h (0.015...2 650 gal/min)
-
介质温度范围
–20...+150 °C (–4...+302 °F)
-
最大过程压力
PN 40，Cl. 150，20K
-
接液部件材质
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
应用领域

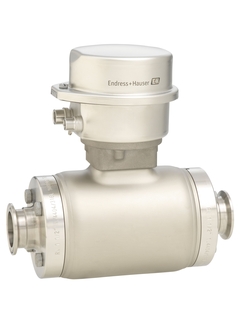

Promag H 传感器特别适用于卫生应用场合，满足食品和饮料、生命科学行业中的严苛要求。与创新的分体式变送器配套使用，在苛刻工况条件下 Promag H 500 仍具有高安装灵活性和高操作安全性。Heartbeat Technology（心跳技术）确保始终合规，保证过程安全。
双向测量原理不受压力、密度、温度和粘度的影响
适用于食品与饮料、生命科学行业的苛刻应用
仪表特点
PFA内衬
不锈钢传感器外壳 (3-A认证、EHEDG测试)
接液部件材料耐CIP、SIP清洗
分体式仪表，最多带4路输入/输出，卫生型过程连接，传感器外壳防护等级：IP69
背光显示、触摸键控制和WLAN访问
传感器和变送器通过标准电缆连接
优势
流量、温度和电导率多变量测量
安装灵活：提供多种卫生型过程连接
节能的流量测量：无节流部件，确保无压损
免维护：无可移动部件
完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和以太网
降低复杂性和多样性：用户自定义输入/输出功能
自带验证功能：内置Heartbeat Technology（心跳技术）
演示视频
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
%20-%20CS01637X.jpg "德国Marbach水库的实景照片")
下载排行榜
264文档
-
-
《操作手册》（BA）
BA Proline Promag H 500 FOUNDATION Fieldbus
电磁流量计
EN ZH 17/07/202401/11/2016语言:
中文
版本:
17/07/2024
文件大小:
9.3 MB
文件名:
BA01479DZH_0224-00.pdf
-
-
-
《操作手册》（BA）
BA Proline Promag H 500 Ethernet/IP
电磁流量计
EN ZH 17/07/202402/10/2017语言:
中文
版本:
17/07/2024
文件大小:
10.7 MB
文件名:
BA01720DZH_0224-00.pdf
-
-
-
《操作手册》（BA）
BA Proline Promag H 500 PROFIBUS DP
电磁流量计
EN ZH 17/07/202401/06/2018语言:
中文
版本:
17/07/2024
文件大小:
9.1 MB
文件名:
BA01866DZH_0224-00.pdf
-
-
-
《操作手册》（BA）
BA Proline Promag H 500 PROFIBUS PA
电磁流量计
EN ZH 17/07/202401/11/201801/08/2016语言:
中文
版本:
17/07/2024
文件大小:
9.3 MB
文件名:
BA01404DZH_0324-00.pdf
-
-
-
《操作手册》（BA）
BA Proline Promag H 500
电磁流量计
PROFINET + Ethernet-APL通信EN ZH 17/07/202410/01/2024语言:
中文
版本:
17/07/2024
文件大小:
10 MB
文件名:
BA02103DZH_0224-00.pdf
-
-
-
设备参数（GP）
Proline Promag 500
Electromagnetic flowmeter
HARTEN ZH 01/08/202201/09/201902/10/201702/08/2016语言:
英语
版本:
01/08/2022
文件大小:
2.5 MB
文件名:
GP01054DEN_0422-00.pdf
-
-
-
设备参数（GP）
Proline Promag 500 PROFIBUS PA Description of Device Parameters
Electromagnetic flowmeter
EN ZH 01/11/201802/08/2016语言:
英语
版本:
01/11/2018
文件大小:
2 MB
文件名:
GP01056DEN_0218.pdf
-
-
-
设备参数（GP）
Proline Promag 500
Electromagnetic flowmeter
Modbus RS485EN ZH 01/08/202201/09/201902/10/201702/08/2016语言:
英语
版本:
01/08/2022
文件大小:
3 MB
文件名:
GP01055DEN_0422-00.pdf
-
-
-
设备参数（GP）
Proline Promag 500 FOUNDATION Fieldbus Description of Device Parameters
Electromagnetic flowmeter
EN ZH 01/11/2016语言:
英语
版本:
01/11/2016
文件大小:
2.5 MB
文件名:
GP01099DEN_0116.pdf
-
-
-
设备参数（GP）
GP Proline Promag 500
Electromagnetic flowmeter
PROFINET with Ethernet-APLEN ZH 10/01/2024语言:
英语
版本:
10/01/2024
文件大小:
2.2 MB
文件名:
GP01169DEN_0122-00.pdf
-
-
-
设备参数（GP）
Proline Promag 500 EtherNet/IP Description of Device Parameters
Electromagnetic flowmeter
EN ZH 02/10/2017语言:
英语
版本:
02/10/2017
文件大小:
2 MB
文件名:
GP01118DEN_0117.pdf
-
-
-
设备参数（GP）
Proline Promag 500 PROFINET Description of Device Parameters
Electromagnetic flowmeter
EN ZH 15/07/201902/10/2017语言:
英语
版本:
15/07/2019
文件大小:
2.1 MB
文件名:
GP01119DEN_0219.pdf
-
-
-
设备参数（GP）
Proline Promag 500 PROFIBUS DP Description of Device Parameters
Electromagnetic flowmeter
Proline Promag 500
PROFIBUS DPEN ZH 01/06/2018语言:
英语
版本:
01/06/2018
文件大小:
2.2 MB
文件名:
GP01136DEN_0118.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500（数字）
电磁流量计（变送器部分）
PROFINET + Ethernet-APLEN ZH 10/01/2024语言:
中文
版本:
10/01/2024
文件大小:
3.2 MB
文件名:
KA01519DZH_0122-00.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500 简明操作指南
电磁流量计
（变送器部分）EN ZH 01/02/201928/02/2017语言:
中文
版本:
01/02/2019
文件大小:
3.1 MB
文件名:
KA01293DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201901/06/2018语言:
中文
版本:
01/02/2019
文件大小:
3.3 MB
文件名:
KA01387DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500
HART
电磁流量计EN ZH 01/08/202201/02/201902/10/2017语言:
中文
版本:
01/08/2022
文件大小:
3.3 MB
文件名:
KA01312DZH_0322-00.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500（数字式） 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201901/06/2018语言:
中文
版本:
01/02/2019
文件大小:
2.9 MB
文件名:
KA01388DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201901/11/2018语言:
中文
版本:
01/02/2019
文件大小:
3 MB
文件名:
KA01406DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
Proline Promag 简明操作指南
Proline Promag
第1部分(共2部分)
电磁传感器EN ZH 01/04/201701/08/201601/12/2015语言:
中文
版本:
01/04/2017
文件大小:
2.1 MB
文件名:
KA01216DZH_0317.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline Promag H
电磁流量计（传感器部分）
EN ZH 12/06/202401/08/202201/07/202101/02/2017语言:
中文
版本:
12/06/2024
文件大小:
1.7 MB
文件名:
KA01289DZH_0424-00.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201902/10/2017语言:
中文
版本:
01/02/2019
文件大小:
3.7 MB
文件名:
KA01348DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500
Modbus RS485
电磁流量计（变送器部分）EN ZH 01/08/202201/02/201902/10/2017语言:
中文
版本:
01/08/2022
文件大小:
3.5 MB
文件名:
KA01316DZH_0322-00.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500（数字式） 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201902/10/2017语言:
中文
版本:
01/02/2019
文件大小:
3.1 MB
文件名:
KA01349DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500（数字式） 简明操作指南
电磁流量计
（变送器部分）EN ZH 01/02/201928/02/2017语言:
中文
版本:
01/02/2019
文件大小:
2.3 MB
文件名:
KA01292DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500（数字）
HART
电磁流量计（变送器部分）EN ZH 01/08/202201/02/201902/10/2017语言:
中文
版本:
01/08/2022
文件大小:
2.5 MB
文件名:
KA01313DZH_0322-00.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500（数字式） 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201902/10/2017语言:
中文
版本:
01/02/2019
文件大小:
3.1 MB
文件名:
KA01343DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500（数字）
Modbus RS485
电磁流量计（变送器部分）EN ZH 01/08/202201/02/201902/10/2017语言:
中文
版本:
01/08/2022
文件大小:
2.9 MB
文件名:
KA01317DZH_0322-00.pdf
-
-
-
《简明操作指南》（KA）
Proline 500 HART 简明操作指南
第2部分(共2部分)
变送器EN ZH 02/08/2016语言:
中文
版本:
02/08/2016
文件大小:
3.5 MB
文件名:
KA01230DZH_0116.pdf
-
-
-
《简明操作指南》（KA）
KA 流量计 Proline 500
电磁流量计（变送器部分）
PROFINET + Ethernet-APLEN ZH 10/01/2024语言:
中文
版本:
10/01/2024
文件大小:
3.2 MB
文件名:
KA01518DZH_0122-00.pdf
-
-
-
《简明操作指南》（KA）
Proline 500 PROFIBUS PA 简明操作指南
第2部分(共2部分)
变送器EN ZH 02/08/2016语言:
中文
版本:
02/08/2016
文件大小:
3.5 MB
文件名:
KA01231DZH_0116.pdf
-
-
-
《简明操作指南》（KA）
Proline 500 Modbus RS485 简明操作指南
第2部分(共2部分)
变送器EN ZH 02/08/2016语言:
中文
版本:
02/08/2016
文件大小:
3.5 MB
文件名:
KA01232DZH_0116.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500（数字式） 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201901/11/2018语言:
中文
版本:
01/02/2019
文件大小:
2.7 MB
文件名:
KA01407DZH_0219.pdf
-
-
-
《简明操作指南》（KA）
电磁流量计 Proline 500 简明操作指南
变送器，搭配电磁流量传感器
EN ZH 01/02/201902/10/2017语言:
中文
版本:
01/02/2019
文件大小:
3.7 MB
文件名:
KA01342DZH_0219.pdf
-
-
-
《安装指南》（EA）
Replacing the transmitter
Promag 500-digital
EN ZH 02/08/202202/01/201902/05/201801/03/2017语言:
英语
版本:
02/08/2022
文件大小:
629.8 KB
文件名:
EA01203DA2_0422-00.pdf
-
-
-
《安装指南》（EA）
EA Replacing transmitter, user interface board
Promag, Promass 300, 500, 500-digital
EN ZH 15/10/202403/04/2023语言:
英语
版本:
15/10/2024
文件大小:
1.9 MB
文件名:
EA01475DA2_0224-00.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
300/500 ISEM电子插件
-
电子的
部件编号订货号33XPD0027- -
-
I/O模块
-
I/O模块
部件编号订货号34XPD0037- -
-
I/O模块
-
I/O模块
部件编号订货号35XPD0038- -
-
I/O模块
-
I/O模块
部件编号订货号35XPD0038- -
-
显示模块
-
显示器
部件编号订货号50XPD0031- -
-
电源组件
-
电源
部件编号订货号3171323007 -
-
电源组件
-
电源
部件编号订货号3171323008 -
-
电源组件
-
电源
部件编号订货号3171323009 -
-
主电子连接板组件，非防爆，500数字式
-
电子的（外围）
部件编号订货号4771323013 -
-
主电子连接板组件，防爆，Promag 500数字式
-
电子的（外围）
部件编号订货号4771323014 -
-
ISEM连接板组件，防爆，500数字式
-
电子的（传感器）
部件编号订货号3671323015 -
-
T-DAT模块
-
存储器
部件编号订货号3971185788 -
-
模块盒, 300/500, Ex
-
电子的（外围）
部件编号订货号3771323010 -
-
带状电缆组件
-
电气连接
部件编号订货号4671323005 -
-
带状电缆组件
-
电气连接
部件编号订货号4671323006 -
-
接线端子组件
-
终端模块
部件编号订货号4571323075 -
-
接线端子组件
-
终端模块
部件编号订货号4571323076 -
-
接线端子组件
-
终端模块
部件编号订货号4571327819 -
-
接线端子组件
-
终端模块
部件编号订货号4571323077 -
-
接线端子组件
-
终端模块
部件编号订货号4571323078 -
-
接线端子组件
-
终端模块
部件编号订货号4571327820 -
-
连接板组件
-
电子的（传感器）
部件编号订货号4471323266 -
-
连接板组件
-
电子的（传感器）
部件编号订货号4471323267 -
-
盖组件
-
盖子
部件编号订货号2071323016 -
-
盖组件
-
盖子
部件编号订货号2071323017 -
-
铝盖组件 玻璃视窗
-
盖子
部件编号订货号2071323020 -
-
盖组件
-
盖子
部件编号订货号2071323021 -
-
盖组件
-
密封圈
部件编号订货号7071323026 -
-
盖组件
-
密封圈
部件编号订货号7071323027 -
-
盖组件
-
盖子
部件编号订货号2271323032 -
-
盖组件
-
盖子
部件编号订货号2271323033 -
-
盖组件
-
密封圈
部件编号订货号7471323036 -
-
盖组件
-
密封圈
部件编号订货号7471323037 -
-
表盖组件
-
盖子
部件编号订货号2371323038 -
-
盖组件
-
盖子
部件编号订货号2371323039 -
-
表盖密封圈
-
密封圈
部件编号订货号7571323042 -
-
盖组件
-
密封圈
部件编号订货号7571323043 -
-
Promag400/500表盖
-
盖子
部件编号订货号2071384170 -
-
表盖
-
盖子
部件编号订货号2071408508 -
-
表盖密封圈
-
密封圈
部件编号订货号7071278078 -
-
表盖聚碳酸酯垫圈
-
密封圈
部件编号订货号7071278077 -
-
表盖组件
-
盖子
部件编号订货号2471228796 -
-
外壳密封圈组件
-
密封圈
部件编号订货号7371354951 -
-
盖组件
-
盖子
部件编号订货号2471323053 -
-
外壳密封圈组件
-
密封圈
部件编号订货号7371323059 -
-
不锈钢表盖
-
盖子
部件编号订货号2471185793 -
-
垫圈
-
密封圈
部件编号订货号7371211573 -
-
外壳密封圈组件
-
密封圈
部件编号订货号7371323068 -
-
界面密封圈组件
-
密封圈
部件编号订货号7171323069 -
-
界面密封圈组件
-
密封圈
部件编号订货号7171323070 -
-
保护盖组件
-
多方面的
部件编号订货号1171323081 -
-
保护盖组件
-
多方面的
部件编号订货号1171323082 -
-
卡箍紧固，螺丝
-
外壳/外壳附件
部件编号订货号1371276494 -
-
适配器M12, RJ45, L= 80mm(适用于t-mass F 300/50
-
没有被分类的
订货号71450719 -
-
密封圈组件
-
没有被分类的
订货号DK5G- -
-
焊接组件 DK5HW
-
没有被分类的
订货号DK5HW- -
-
接地环 DK5HR
-
没有被分类的
订货号DK5HR- -
-
Spare RFID TAG
-
没有被分类的
订货号XPRFID- -
-
位号备件
-
没有被分类的
订货号XPSPEC- -
-
显示保护盖
部件编号订货号8271228792 -
防护外壳组件
部件编号订货号8771343504 -
防护外壳组件
部件编号订货号8771343505 -
管道安装组件
订货号71346427 -
管道安装组件
订货号71346428 -
无线接收器达到扩展距离
订货号71351317 -
500变送器, 5X5BXX
订货号5X5BXX- -
传感器电缆组件, Promag
订货号DK5019- -
Promag H安装组件 DKH
订货号DKH- -
电磁流量计 H, 定距片
订货号DK5HB- -
墙装式安装组件 DK5HM
订货号DK5HM- -
适配器组件 DK5HA
订货号DK5HA-
