自动水质采样仪
Liquiport CSF48

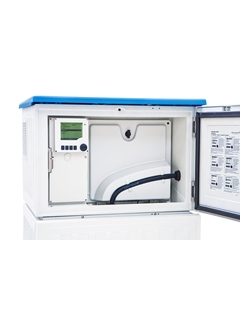

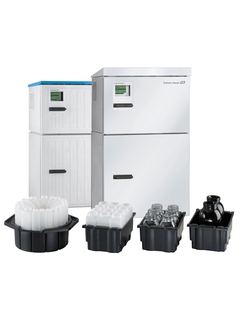

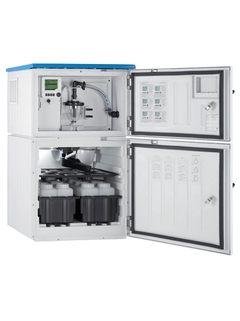

全自动水质采样仪,适用于水和污水处理以及工业过程领域
采样安全方便。Liquistation CSF48全自动水质采样仪符合全球水资源保护法规,配备失效安全冷却系统和防爆外壳,确保样品绝对安全。引导式菜单采样程序和免工具维护能够有效节约您的日常工作时间。Liquistation可以升级至完整的测量站进行现代化环境监测,随时帮助您灵活应对未来需求。
- F
- L
- E
- X
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
功能
固定式水质采样仪
-
吸液高度
6 m (19.69 ft)吸液高度
8 m (26.25 ft)吸液高度 -
机柜
塑料PS
塑料ASA+PC
不锈钢V2A
不锈钢V4A -
过程温度
样品温度范围:2...50°C (36...122°F)
-
过程压力
最大0.8 bar (11.6 psi)
-
快速选择
个性化配置
-
优势
自动水质采样,完全符合ISO 5667等所有相关的国家和国际标准
完全胜任从时间或流量控制采样到事件控制采样的各类监控任务
连接多达四个Memosens传感器,可将采样仪升级为全面型测量站(例如,用于事件监控)
提供Liquiline平台的所有优势,例如:所有设备的统一操作、易于扩展、通过标准化组件减少对备件库存的需求
现场总线通信,通过网络服务器可实现远程访问,可在任何过程控制系统中完全集成
-
无需工具即可轻松拆卸接液部件,从而实现快速清洁和维护
-
Heartbeat...
-
应用领域
Liquistation CSF48适用于以下场合:
市政和工业污水处理厂:
- 自监测
- 过程监测
- 间接排放监测
- 污泥系统监测水质监测部门:
- 水资源保护和水质监测
- 直接排放和间接排放监测
