手动或自动可伸缩式安装支架Cleanfit CPA871

©Endress+Hauser

提供多种材料和过程连接，适用于任意应用场合。

©Endress+Hauser

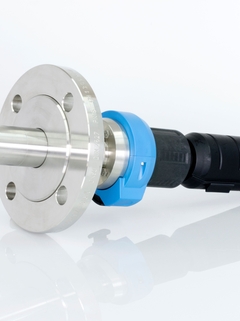

不锈钢法兰型带浸入腔室，特别适用于粘稠介质。

©Endress+Hauser

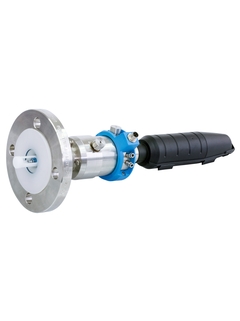

导电性PVDF型Cleanfit CPA871适用于危险区。

©Endress+Hauser

PEEK型Cleanfit CPA871能耐腐蚀性介质。

灵活过程安装支架，适用于水和污水，以及化工行业

Cleanfit CPA871确保在标准和苛刻应用场合中具有最高操作安全性。其智能功能防止在操作、清洗或标定过程中出现任何介质泄漏，为过程和操作人员提供优化防护。可伸缩式安装支架灵活满足您的应用条件。在粘稠介质、腐蚀性环境或危险区中具有长插入深度，选择正确材料和规格参数，确保满足您的应用条件。

  • 优势

    • 最高操作安全性：智能功能可以防止未安装传感器的安装支架移动至过程中，和在测量位置处取出传感器。

    • 适用于苛刻应用：可选浸入腔室消除了粘稠介质带来的问题。

    • 坚固耐用的安装支架设计：钢基座外壳确保机械稳定性。

    • 灵活适用过程条件：提供多种过程连接和接液部件材料，即使是腐蚀性介质或危险区。

  • 应用领域

    Cleanfit CPA871是可伸缩性安装支架，用于安装直径为12 mm和长度120/225/360的pH电极、ORP电极、溶解氧传感器和NIR传感器。

    在下列行业中，其设计具有最高安全性：

    • 水和污水行业(包含海水应用)

    • 化工行业

    • 油气行业

    • 电力和能源行业

    • 危险区

特征和规格

返回

Details

  • 测量原理

    溶解氧传感器

  • 应用

    Water and wastewater including sea water, chemical industry, oil and gas, electricity and energy, hazardous areas, primaries and metals

  • 安装

    Retractable process assembly

  • 特点

    Open and closed tanks, piping

  • 设计

    Robust and safe style
    Manual or pneumatic

  • 材质

    Seals: EPDM, FPM (Viton) or FFKM
    Immersion tube, process connection, service chamber: Stainless steel 1.4404 Ra < 0.76, PEEK,
    Alloy C22 Ra <0.76, PVDF, conductive PVDF

  • 外形尺寸

    Immersion depth: 32.2 to 188.6 mm (1.27 to 7.40 inch), depending on process adaption

  • 过程温度

    -10 to 140 °C (14 to 284 °F) for all materials except PVDF and conductive PVDF
    -10 to 100 / 90 °C (14 to 212 / 194 °F) for PVDF and conductive PVDF materials

  • 过程压力

    Stainless steel, Alloy C22, PEEK:
    16 bar up to 140 °C (232 psi up to 284 °F)
    PVDF, conductive PVDF:
    Basic version: 16 bar up to 100 °C (232 psi up to 212 °F)
    Immersion chamber version:
    4 bar to 90 °C (58 psi up to 194 °F)

  • 连接

    Clamp 2", ISO2852, ASME BPE-2012, Clamp 2½", Flange DN 40, DN50, DIN65, DN80, EN1092-1, ASME B16.5, 10K50, JIS B2220, 10K80, Thread NPT 1½", Thread ISO 228 G1¼

  • 测量原理

    玻璃电极

  • 应用

    化工行业、油气行业、电力行业、水和污水行业。

  • 安装

    可伸缩式过程安装支架

  • 特点

    敞口罐和密闭罐、管路

  • 设计

    - 坚固耐用，使用安全 - 手动或气动操作

  • 材质

    支座：不锈钢1.4435 (AISI 316L)、Alloy C22合金；
    密封圈：EPDM-FDA、FKM-FDA、FFKM-FDA

  • 外形尺寸

    插入深度：34...135 mm
    (1.35...5.30 inch)，取决于实际过程

  • 过程温度

    - 10...140 C
    (14...284 F)

  • 过程压力

    气动驱动：16 bar (232 psi)
    手动驱动：8 bar (116 psi)

  • 连接

    ISO2852 2"、3"卡箍；ASME BPE2012 2、3"接头；EN1092-1 DN40、DN50、DN80法兰；ASME B16.5 2" 150 lbs、3" 150lbs法兰；NPT 11/2"螺纹

  • 测量原理

    玻璃电极

  • 应用

    Water and wastewater including sea water, chemical industry, oil and gas, electricity and energy, hazardous areas, primaries and metals

  • 安装

    Retractable process assembly

  • 特点

    Open and closed tanks, piping

  • 设计

    Robust and safe style
    Manual or pneumatic

  • 材质

    Seals: EPDM, FPM (Viton) or FFKM
    Immersion tube, process connection, service chamber: Stainless steel 1.4404 Ra < 0.76, PEEK,
    Alloy C22 Ra <0.76, PVDF, conductive PVDF

  • 外形尺寸

    Immersion depth: 32.2 to 188.6 mm (1.27 to 7.40 inch), depending on process adaption

  • 过程温度

    -10 to 140 °C (14 to 284 °F) for all materials except PVDF and conductive PVDF
    -10 to 100 / 90 °C (14 to 212 / 194 °F) for PVDF and conductive PVDF materials

  • 过程压力

    Stainless steel, Alloy C22, PEEK:
    16 bar up to 140 °C (232 psi up to 284 °F)
    PVDF, conductive PVDF:
    Basic version: 16 bar up to 100 °C (232 psi up to 212 °F)
    Immersion chamber version:
    4 bar to 90 °C (58 psi up to 194 °F)

  • 连接

    Clamp 2", ISO2852, ASME BPE-2012, Clamp 2½", Flange DN 40, DN50, DIN65, DN80, EN1092-1, ASME B16.5, 10K50, JIS B2220, 10K80, Thread NPT 1½", Thread ISO 228 G1¼
