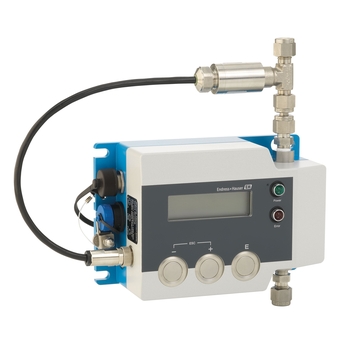

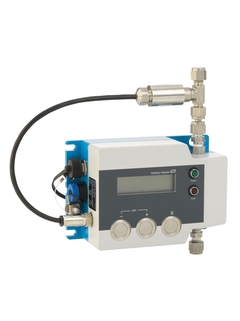

Nanomass Gas Density

用于在线连续气体密度测量的仪表

Nanomass Gas Density是首台基于革新的MEMS科氏力测量技术进行精准气体密度测量的仪表，MEMS结合了创新的微处理技术和Endress+Hauser的丰富经验。首次从经济性出发进行参数在线监测，例如：气体密度或质量。Nanomass Gas Density可以便捷地集成至现有工艺过程中。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

DCEB

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
高过程安全性和高产品质量：持续实时过程监测
提高过程效率：连续测量和迅速响应
高适用性：免维护
数据完全透明：内置数据记录仪
优越的性价比：多变量测量(温度、压力、浓度)
可靠：不受振动的影响

应用领域
测量原理的允许密度范围为0...30 kg/m³，已考虑温度和压力的影响
进行非腐蚀性、易燃或非易燃气体和混合气体的高精度密度和浓度测量
仪表特点
内置压力和温度测量
提供多种危险区认证
最短响应时间
两行背光显示，按键操作
RS232接口、USB端口和多路输出
内置数据记录仪

特征和规格

测量原理

MEMS科氏力质量流量计
产品标题

The device for continuous gas density measurement in the process. Highly accurate density and concentration measurement of non‐corrosive, inflammable, non‐inflammable gases and gas mixtures.
传感器特点

High process safety and product quality – permanent process monitoring in real time. Increased process efficiency – continuous measurement and fast response time. High availability – maintenance‐free. Integrated pressure and temperature measurement. Different hazardous area approvals available.
变送器特点

Complete data transparency – integrated data logger. Excellent price/performance ratio – multivariable measurement (temperature, pressure, concentration). Reliable – insensitive to vibrations. 2‐line backlit display with push buttons.
公称口径范围

DN 0.7 (1/36")
接液部件材质

Micro channel:
Silicon; Schott Borofloat 33

Manifold
1.4542 (17‐4 PH)

Connection:
Swagelok, 1.4404 (316L)

Pressure sensor:
1.4404 (316L)
O‐ring: Viton
Process membrane: Ceramics (AI2 O3)
测量变量

Density, temperature, pressure, reference density, average molar mass,concentration
最大测量误差

Density (gas): ±0.1 kg/m³
Temperature: ± 0.5°C
Pressure: ± 0.02 bar
测量范围

0 to 30 kg/m³ (0 to 0.03 g/cm3, 0 to 0.03 SGU)
最大过程压力

20 bar (290 psi)
介质温度范围

–20 to +60 °C (–4 to +140 °F)
环境温度范围

–20 to +60 °C (–4 to +140 °F)
变送器外壳材质

Powder‐coated aluminium
防护等级

Standard: IP65/67
显示/操作

2‐line backlit display with push buttons
Configuration via local display and operating tools possible
USB or RS232 interface
输出

2 outputs:
4‐20 mA (passive)
输入

None
电源

DC 8 to 28 V
防爆认证

ATEX, IECEx, UL C/US Cl. I

显示更多
显示更少

测量原理

MEMS科氏力质量流量计
产品标题

用于在线连续气体密度测量的仪表。进行非腐蚀性、易燃或非易燃气体和混合气体的高精度密度和浓度测量。
传感器特点

高过程安全性和高产品质量：持续实时过程监测。提高过程效率：连续测量和迅速响应。高适用性：免维护。内置压力和温度测量。提供多种危险区认证。
变送器特点

数据完全透明：内置数据记录仪。优越的性价比：多变量测量（温度、压力、浓度）。可靠：不受振动的影响。两行背光显示，按键操作。
公称口径范围

DN 0.7 (1/36")
接液部件材质

微通道：
硅；Schott Borofloat 33

阀组
1.4542 (17‐4 PH)

连接：
Swagelok，1.4404 (316L)

压力传感器：
1.4404 (316L)
O型圈：Viton
过程膜片：陶瓷（AI2 O3）
测量变量

密度、温度、压力、参考密度、平均摩尔质量、浓度
最大测量误差

密度（气体）：±0.1 kg/m³
温度：± 0.5°C
压力：± 0.02 bar
测量范围

0...30 kg/m³ (0...0.03 g/cm3，0...0.03 SGU)
最大过程压力

20 bar (290 psi)
介质温度范围

–20...+60 °C (–4...+140 °F)
环境温度范围

–20...+60 °C (–4...+140 °F)
变送器外壳材质

粉末压铸铝
防护等级

标准：IP65/67
显示/操作

两行背光显示，按键操作
通过现场显示单元和调试软件设置
USB接口或RS232接口
输出

2路输出：
4...20 mA（无源）
输入

无
电源

8...28 VDC
防爆认证

ATEX、IECEx、UL C/US Cl. I
其他认证和证书

标定
NAMUR

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Nanomass Gas Density Technical Information
MEMS Coriolis density meter

技术信息(TI)
Nanomass Gas Density Operating Instructions
MEMS Coriolis density meter

操作手册（BA）
Nanomass Gas Density Brief Operating Instructions
MEMS Coriolis density meter

Short Instruction (KA)

03/17

英语
Cable and Small parts Installation Instructions
Nanomass Gas Density DCEB

安装指南(EA)
Pipe mounting set Installation Instructions
Nanomass DCEB

安装指南(EA)
Activate Software Functions Installation Instructions
Nanomass Gas Density DCEB

安装指南(EA)
Table stand mounting kit Installation Instructions
Nanomass DCEB

安装指南(EA)
Nanomass Safety Instructions Cl.I, Div.1, Zone 0 for IS (Ex i Intrinsically safe version)
Safety instructions for electrical apparatus for explosion-hazardous
areas classified according to the National Electrical Code (NEC) and
Canadian Electrical Code (CEC)

Ex 防爆说明(XA)
Nanomass Safety Instructions ATEX: II 1G Ex ia IIC T4 Ga II 2G Ex ia IIC T4 Gb IECEx: Zone 0 Ex ia IIC T4 Ga Zone 1 Ex ia IICT4 Gb
Safety instructions for electrical apparatus for explosion-hazardous
areas according to Directive 2014/34/EU (ATEX) and IEC 60079-0

Ex 防爆说明(XA)
Nanomass Gas Density
MEMS density measurement – precise and continuous monitoring of gas
quality

创新(IN)

09/16

英语
Nanomass Gas Density
MEMS-Dichtemessung – präzise und kontinuierliche Überwachung der
Gasqualität

创新(IN)

09/16

德语
Nanomass Gas Density DCEB07 - Firmware
Reliable gas density and concentration measurement for maximum accuracy
in long-term operation directly in the process.
Firmware version: 3.009

设置软件

3.009

Language neutral
Nanomass
产品型号: DCEB-
一致性声明编号: EC_00079_02.15

EU Declaration

德语 , 英语 , French
Nanomass
产品型号: DCEB-
一致性声明编号: EC_00318_01.16

EU Declaration

德语 , 英语 , French
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: Europe (ATEX), USA
认证机构: UL
类别: II 2 G, II 1 G
保护: Ex ia IIC T4 Ga, Ex ia IIC T4 Gb

Explosion Protection

英语
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: South Korea
认证机构: KTL
类别: zone 0
保护: Ex ia IIC T4

Explosion Protection
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: Canada, USA
认证机构: UL
类别: I/1/A,B,C,D T4
保护: AEx/Ex ia IIC T4, Ex ia IIC T4

Explosion Protection

英语
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: International (IECEx), USA
认证机构: IECEx
保护: Ex ia IIC T4 Ga, Ex ia IIC T4 Gb

Explosion Protection

英语
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: South Korea
认证机构: KTL
类别: zone 0
保护: Ex ia IIC T4

Explosion Protection
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: Canada, USA
认证机构: UL
类别: I/1/A,B,C,D T4
保护: AEx/Ex ia IIC T4, Ex ia IIC T4

Explosion Protection

英语
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: USA, Europe (ATEX)
认证机构: UL
类别: II 2 G, II 1 G
保护: Ex ia IIC T4 Ga, Ex ia IIC T4 Gb

Explosion Protection

英语
Nanomass
产品型号: DCDB-, DCEB-
地区/国家: International (IECEx), USA
认证机构: IECEx
保护: Ex ia IIC T4 Ga, Ex ia IIC T4 Gb

Explosion Protection

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

5
- Nr 5 Order code 71291179

  Kit power cable 5m/15ft,connector molded

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
6
- Nr 6 Order code 71291180

  Kit power supply plug, 2-pin

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
3
- Nr 3 Order code 71291181

  Kit service-cable 2m/6ft, plug RS232

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
4
- Nr 4 Order code 71291182

  Kit plug RS232

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
2
- Nr 2 Order code 71291183

  Kit plug Output; Input, 2x 4-20mA

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
1
- Nr 1 Order code 71291184

  Kit USB-cable 2m/6ft

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
7
- Nr 7 Order code 71291185

  Kit ground terminal

  Usage: Nanomass DCEB- Consists of: 1x Headless screw M 4X20, 1x Retaining clip, 1x Cap nut M 4, 1 x Screw M 4 x12 torx, 1x Nut M 4 x0.8D, 2x Spring washer M 4, 1x Clamp strap M4 1.4404, 1x Plate for ground terminal 1.4404.

  显示详细信息隐藏详细信息
8
- Nr 8 Order code 71291185

  Kit ground terminal

  Usage: Nanomass DCEB- Consists of: 1x Headless screw M 4X20, 1x Retaining clip, 1x Cap nut M 4, 1 x Screw M 4 x12 torx, 1x Nut M 4 x0.8D, 2x Spring washer M 4, 1x Clamp strap M4 1.4404, 1x Plate for ground terminal 1.4404.

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 71291186

  Kit 2x tube fitting Swagelok 1/4"

  Usage: Nanomass DCEB- Consists of: 2x connector, 2 x coupling nut, 4 x clamping ring.

  显示详细信息隐藏详细信息
9
- Nr 9 Order code 71291187

  Kit 3x spare filter cartridge

  Usage: Nanomass DCEB-

  显示详细信息隐藏详细信息
- Order code 71351315

  Kit Pipe mounting, Nanomass

  显示详细信息隐藏详细信息
- Order code 71351316

  Kit Tabletop stand, Nanomass

  显示详细信息隐藏详细信息
