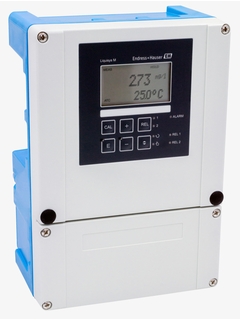

通用型溶解氧测量变送器 Liquisys COM253

用于水、污水、公共用水和渔场的紧凑型现场仪表

Liquisys COM253标准变送器可以和溶解氧测量传感器COS41和 COS61配套使用。通过连续的合理性检测以及过程和传感器检测，提升操作安全性。从众多的硬件和软件模块（例如继电器和总线通信）中选择，满足测量任务所需。还允许随时对变送器进行升级，简单的菜单和标定使仪表设置和操作方便快捷。

选型
登录和配置后的定价

比较

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

可选附加功能

请使用Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RNB130
初级开关模式的供电单元，适用于DIN导轨

供电单元，适用于一个四线制传感器或变送器。
更多信息
比较
Memograph M RSG45

保存、显示、分析和通信
更多信息
比较
Ecograph T RSG35
通用图形数据管理器

可同时进行过程数据的无纸记录、可视化和监测
更多信息
比较
RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较

优势
更高的操作安全性：连续过程检查系统，用户化的报警设置，标定真实性检查
可靠的溶解氧控制：电流输入用于带控制器关闭的流速监控和前馈控制
简单的操作和维护：在空气、氧含量饱和水或介质中进行简单的一点式标定，直接进行手动触摸控
降低维护量：通过报警或限位开关触发自动清洗功能（采用Chemoclean)
适用于各类应用场合：多重扩展功能，如P(ID)控制器、计时器等，灵活应用于各类过程

应用领域
The Liquisys COM253变送器可与 Oxymax COS41 和Oxymax COS61溶解氧传感器配套，用于环保行业测量，如：

O₂曝气池控制

O₂饮用水控制和监测

地表水监测

过程水处理和监测

O₂ 鱼塘生长条件优化控制

Liquisys COM253 采用以下通信协议和接口：

0/4...20 mA

HART

PROFIBUS DP

PROFIBUS PA

特征和规格

测量原理

溶解氧传感器
应用

水、污水、过程、渔场
特点

四线制变送器，带图形显示。
设计

溶解氧变送器，安装在PC/ABS材质的现场外壳中，连接COS31/41/71。
材质

PC/ABS外壳
外形尺寸

247x170x115mm
(9.63x6.63x4.48inch)
温度传感器

显示和电流输出
输入

单通道型变送器。
输出

0/4...20 mA、Hart、Profibus。
其他证书

CSA通用认证。

显示更多
显示更少

文档/手册/软件

下载类型

过滤

技术资料 Liquisys M COM223/253
溶解氧变送器
与溶解氧传感器配套使用

技术信息(TI)
Orbit OOM 223 / 253 Installation and operation guide
Transmitter for dissolved oxygen

操作手册（BA）
Liquisys M COM223/253 操作手册
变送器

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

操作手册（BA）
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous
areas as per EC Directive 94/9/EC (ATEX)

Ex 防爆说明(XA)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

特殊资料(SD)
Instructions for service kits Liquisis M
Special documents
Instructions for service kits Liquisis M / CPM253 / CLM253 / COM253 /
CUM253

特殊资料(SD)
Installation of M 12 plug
Special Documentation Installation of M 12 plug
CPM253 / COM253 / CLM253 / CUM253

特殊资料(SD)
Saving costs by continuous monitoring of D.O. in wastewater treatment plant
Continuous monitoring of D.O. in wasterwater treatment
plant with
Liquisys COM253 D.O. transmitter with
COS61 optical D.O. sensor

案例分析(CS)

02/10

英语
Liquisys COM253
Sauerstoff- und Temperatur Messumformer

简易文本

12/16

德语
GSD Single, GSD_EH_DP_AN_Liquisys_0x151E_V02_04_DPLIB, 14.04.2014 (Analys is, Liquisys M, 0x151E)
PROFIBUS DP,
PROFIBUS System Version: Any

General Station Description (GSD)

2.04.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1518_V02_00_PALIB, 22.04.2014 (Analys is, Liquisys M, 0x1518)
PROFIBUS PA,
PROFIBUS System Version: Any

General Station Description (GSD)

2.00.00

Language neutral
DTM Single, LiquisysM_COM2x3_PA_V2_40___V2_41, 10.07.2019 (Analysis, Liquisys M, 0x1518)
PROFIBUS PA,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_COM2x3_DP_V2_40___V2_41, 10.07.2019 (Analysis, Liquisys M, 0x151E)
PROFIBUS DP,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMDO_COM2x3_V2_40, 09.07.2019 (Analysis, Liquisys M, 0x0094)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
产品型号: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253-
一致性声明编号: EC_00575_01.17

EU Declaration

德语 , 英语 , fr
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
地区/国家: Russia (Declaration of Conformity)
证书号: EAEC D-DE.AD07.B.01363/19

Miscellaneous

俄语
TOCII, Stip-Scan, Stamolys, Sensor, Mycom S, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Conductivity, Liquisys Chlorine, Liquiline M, Liquiline
产品型号: CPM253-, CPM223-, CPM153-, COM253-, COM223-, CM448-, CM444-, CM442-, CM14-, CLM253-, CLM223-, CLM153-, CCM253-, CCM223-, CAM74-, CA72TOC-, CA71SI-, CA71PH-, CA71NO-, CA71MN-, CA71HY-, CA71HA-, CA71FE-, CA71CU-, CA71CR-, CA71COD-, CA71CL-, CA71AM-, CA71AL-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC № RU D-DE.MU62.B.02737

Miscellaneous

俄语
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
证书号: EAEC RU D-DE.AD07.B.01362/19

Miscellaneous

俄语
LIQUISYS M, OxyMax H, OxyMax W
产品型号: COS71-, COM253F-, COM253-, COM223-, COM223F-, COS61-, COS41-, COS31-, COS21-
地区/国家: Russia
认证机构: Rosstandart
证书号: OC.C.31.004.A_35505

Metrology

俄语
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
产品型号: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

- Order code 51500320

  继电器输出模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
290
- Nr 290 Order code 51511446

  继电器模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
300
- Nr 300 Order code 51500321

  继电器输出电路板

  Upgrade of LIQUISYS-M basic version by 4 floating changeover contacts.

  显示详细信息隐藏详细信息
- Nr 300 Order code 51511447

  继电器模块

  显示详细信息隐藏详细信息
290
- Nr 290 Order code 51504304

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 2 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
300
- Nr 300 Order code 51504305

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 4 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 51501225

  COM2x3 主模块

  KIT COM2x3 Central module I1

  显示详细信息隐藏详细信息
60
- Nr 60 Order code 51501223

  COM2x3 主模块

  KIT COM2x3 Central module I1 HART

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 51501222

  COM2x3 主模块

  KIT COM2x3 Central module I2

  显示详细信息隐藏详细信息
70
- Nr 70 Order code 51501226

  COM2x3 主模块

  KIT COM2x3 central module I2 HART

  显示详细信息隐藏详细信息
80
- Nr 80 Order code 51501227

  COM2X3 主模块

  KIT COM2X3 central module Profibus PA

  显示详细信息隐藏详细信息
90
- Nr 90 Order code 51502500

  COM2X3 主模块

  Kit COM2X3 central module Profibus DP

  显示详细信息隐藏详细信息
- Nr 90 Order code 71134729

  COM2x3: 中央处理模块PB DP; H/W 2.1x

  显示详细信息隐藏详细信息
290
- Nr 290 Order code 71134732

  继电器模块

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  显示详细信息隐藏详细信息
250
- Nr 250 Order code 51501207

  COM2x3 变送器

  KIT COM2x3 O2 transmitter

  显示详细信息隐藏详细信息
- Nr 250 Order code 51501208

  COM2x3 变送器带气压

  KIT COM2x3 O2 transmitter+air pressure

  显示详细信息隐藏详细信息
260
- Nr 260 Order code 51506938

  COM2x3 模块 MKO5 O2/温度/压力.

  KIT COM2x3 module MKO5 O2/temp/press.

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 51500317

  CXM2X3 交流电源

  KIT CXM2X3 power supply AC

  显示详细信息隐藏详细信息
20
- Nr 20 Order code 51500318

  CXM2X3 直流电源

  KIT CxM2x3 power supply DC

  显示详细信息隐藏详细信息
410
- Nr 410 Order code 51501068

  KIT CXM253仪表面板

  KIT CXM253 housing cover

  显示详细信息隐藏详细信息
335
- Nr 335 Order code 71071446

  Kit CxM253: Front foil + 6 key lifters

  显示详细信息隐藏详细信息
- Order code 51506966

  COM253 传感器面板插口

  显示详细信息隐藏详细信息
330,340,450,
- Nr 330,340,450, Order code 51501073

  CXM253 内部安装部件

  KIT CXM253 Internal housing parts

  显示详细信息隐藏详细信息
260,490
- Nr 260,490 Order code 51517800

  升级包

  显示详细信息隐藏详细信息
400
- Nr 400 Order code 51501072

  CXM253 安装底板

  KIT CXM253 bottom of housing

  显示详细信息隐藏详细信息
430
- Nr 430 Order code 51501069

  安装铰链

  KIT hinges

  显示详细信息隐藏详细信息
470
- Nr 470 Order code 51501079

  CXM223 端子排电源

  KIT CXM253 terminal strip power supply

  显示详细信息隐藏详细信息
310
- Nr 310 Order code 51501074

  CXM253 扁平电缆

  KIT CXM253 Ribbon cables

  显示详细信息隐藏详细信息
- Order code 50086842

  立柱安装件

  for mounting the field-transmitters on horizontal or vertical pipes (max. diam. 60 mm). Material: stainless steel V2A

  显示详细信息隐藏详细信息
- Order code 51500385

  "扩展软件”升级包

  Upgrade of LIQUISYS-M basic version (parameter pH,Cond.,Tu,CL,O2 (WX to WS)) to S-version (plus-package). Serial number of instrument needed.

  显示详细信息隐藏详细信息
- Order code 51501679

  COM2X3升级包

  Upgrade of Liquisys-M basic version (parameter DO (DX to DS)) to S-version (plus-package). Serial number of instrument needed.

  显示详细信息隐藏详细信息
- Order code 51500963

  "清洗功能”升级包

  Upgrade of LIQUISYS-M basic version by cleaning functionality (Chemoclean) (serial number of instrument needed). If not yet installed, a 4-relay board must be ordered separately (51500321).

  显示详细信息隐藏详细信息
