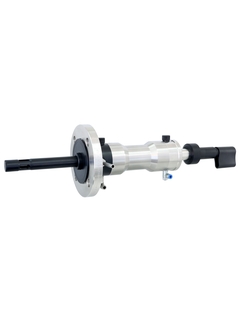

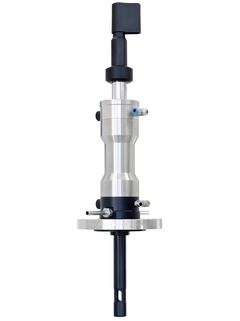

手动或自动可伸缩式安装支架
Cleanfit CPA472D

适用于化工行业和电力行业的重型安装支座

Cleanfit CPA472D可伸缩式安装支架设计安装在苛刻条件下使用。提供多种坚固耐用的材质，即使在高压、高温和腐蚀性介质中也可安全操作传感器。允许通过可选控制系统自动清洗和标定传感器，无需中断过程。传感器操作简单省时，延长了传感器使用寿命。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

最高140 °C (284 °F)

过程压力

最大4 bar (87 psi)：手动操作；最大10 bar (145 psi)：气动操作

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

CPA472D

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
坚固耐用：适用于压力不超过10bar，温度不超过140° C的测量场合，可选PEEK，PVDF，导电PVDF型
出色的耐化学腐蚀能力确保长期使用寿命
电极清洗和标定无需中断过程 - 节约维护时间和使用成本
多种材质和过程连接可供选择，灵活适用于各种测量场合

应用领域
The Cleanfit CPA472D 可用于储罐或管道安装：

化工行业

电厂

生物质产油装置

适用于压力不超过 10 bar的测量场合

特征和规格

测量原理

ORP电极
应用

化工行业、电厂、工厂设计
安装

可伸缩式安装支座
特点

适用于罐体和过程容器、管路或管道（最小口径DN80）。可伸缩式安装支架坚固耐用，可以在满罐罐体或压力超过6 bar的过程条件下更换电极。
设计

- 手动操作或气动操作
材质

安装支座：PVDF、导电性PVDF、PEEK、不锈钢316Ti、哈氏合金或钛密封圈：FPM（Viton）、FFKM（Kalrez）
外形尺寸

插入深度：148...280 mm
(5.77...10.92 inch)
过程温度

最高140 °C (284 °F)
过程压力

最大4 bar (87 psi)：手动操作；最大10 bar (145 psi)：气动操作
连接

安装支座：内螺纹1、25"；过程连接：DN50/DN80、ASME2"

显示更多
显示更少

测量原理

玻璃电极
应用

化工行业、电厂、工厂设计
安装

可伸缩式安装支座
特点

适用于罐体和过程容器、管路或管道（最小口径DN80）。可伸缩式安装支架坚固耐用，可以在满罐罐体或压力超过6 bar的过程条件下更换电极。
设计

- 手动操作或气动操作
材质

安装支座：PVDF、导电性PVDF、PEEK、不锈钢316Ti、哈氏合金或钛密封圈：FPM（Viton）、FFKM（Kalrez）
外形尺寸

插入深度：148...280 mm
(5.77...10.92 inch)
过程温度

最高140 °C (284 °F)
过程压力

最大4 bar (87 psi)：手动操作；最大10 bar (145 psi)：气动操作
连接

安装支座：内螺纹1、25"；过程连接：DN50/DN80、ASME2"

显示更多
显示更少

文档/手册/软件

下载类型

Technical Information Topcal S CPC310
Fully automatic measuring, cleaning and calibration system in hazardous
and non-hazardous areas

技术信息(TI)
技术资料 Cleanfit CPA472D
可伸缩式过程安装支架
用于安装pH/ORP 电极，增强型

技术信息(TI)
Operating Instructions Cleanfit CPA472D
Retractable Process Assembly

操作手册（BA）
Successful launch of retractable assembly for heavy-duty pH processes
Following its successful installation in the Rhine-based chemical plants
of Bayer and Lanxess, Endress+Hauser is now introducing its new Cleanfit
CPA472D retractable assembly to the market as a standardized heavy-duty
range.

公共出版物(PU)

03/07

us
Heavy Duty Wechselarmatur für pH-Prozesse erfolgreich gestartet
Nach erfolgreichen Installationen in Anlagen der rheinischen Chemiewerke
von Bayer und Lanxess führt Endress+Hauser jetzt die neueWechselarmatur
Cleanfit CPA472D als standardisierte Heavy Duty Linie in den Markt ein.

公共出版物(PU)

03/07

德语
pH 測定セレクションガイド
産業プロセスにおける pH 測定

竞争力手册(CP)

08/15

日语
CP00010C pH measurement in industrial processes for US market
Selection and engineering guide for your industry and application

竞争力手册(CP)

04/15

英语
Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process
White Paper CP971C pH measurement and control in a power utility is an
integral part of process. The scrubber efficiency is highlydependent on
the pH. Numerous opportunities were revealed for saving time, as well as
the cost and materials in power plants. In afossil fuel power plant,
the
chemical energy stored in coal, oil, natural gas, shale oil, oxygen and
air
is converted into thermal, mechanical and finally into electrical
energy. In
other words, water is heated to steam, which spins a steam turbine. The
steam turbine drives an electrical generator.

竞争力手册(CP)

04/11

英语
pH-Messung in Industrieprozessen
Auswahl- und Engineering-Hilfe für verschiedene Industriebranchen und
Applikationen

竞争力手册(CP)

03/20

德语
pH measurement in industrial processes
Selection and engineering guide for different industries and
applications

竞争力手册(CP)

02/20

英语
CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?
This white paper will address
Knowing when to do a pH sensor calibration versus a calibration
check
How to properly clean a pH sensor
How to perform a pH sensor calibration
A decision tree for step by step guidance

竞争力手册(CP)

02/12

英语
L’automatisation des process vaut son pesant d’or
Memosens Les sondes de pH améliorent les process chez Agnico Eagle

案例分析(CS)

07/16

French
Prozessautomatisierung, die Gold wert ist
Memosens pH-Sensoren verbessern Prozesse bei Agnico Eagle

案例分析(CS)

07/16

德语
Process automation worth its weight in gold
Memosens pH sensors improve processes at Agnico Eagle

案例分析(CS)

07/16

英语
Heavy-Duty-Wechselarmatur für anspruchsvolle Anforderungen
Für anspruchsvolle Anforderungen
für Chemieindustrie, Energieerzeugung und Biodiesel: Messen,
Online-Reinigen und -Wechseln von Elektroden
insbesondere mit Memosens Technologie.

创新(IN)

03/07

德语
Heavy-duty retractable assembly for demanding pH applications
For the chemical industry, energy production and biodiesel: Measurement,
online cleaning and replacement of electrodes, particularly those with
Memosens technology.

创新(IN)

03/07

us
CleanFit P
产品型号: CPA472D-
一致性声明编号: HE_01348_01.20
制造商规格: PED

Manufacturer Declaration

德语 , 英语
CleanFit P
产品型号: CPA472D-
一致性声明编号: HE_01324_01.20
制造商规格: Explosion protection

Manufacturer Declaration

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71217188

  Manual Kits CPA472D 2013

  显示详细信息隐藏详细信息
- Order code 71297785

  Manual CPA472D Retrofit

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 71211749

  CPA472D 法兰内密封件 Kalrez

  显示详细信息隐藏详细信息
- Nr 10 Order code 71211751

  CPA472D 法兰密封件Viton

  显示详细信息隐藏详细信息
- Nr 10 Order code 71211752

  CPA472D 法兰密封件EPDM

  显示详细信息隐藏详细信息
- Nr 10 Order code 71211736

  CPA472D 密封件 G1 1/4" inside EPDM

  显示详细信息隐藏详细信息
- Nr 10 Order code 71211745

  CPA472D 密封件 G1 1/4" inside Kalrez

  显示详细信息隐藏详细信息
- Nr 10 Order code 71211748

  CPA472D密封件 G1 1/4 inside Kalrez

  显示详细信息隐藏详细信息
- Nr 10 Order code 71024242

  密封法兰

  Corrosion-resistant o-rings for CPA472D, outside sealed; Viton, FPM

  显示详细信息隐藏详细信息
- Nr 10 Order code 71027299

  CPA472D Viton 密封圈组

  for G1 1/4" adapter

  显示详细信息隐藏详细信息
- Nr 10 Order code 71024247

  密封法兰

  Corrosion-resistant o-rings for CPA472D,Outside sealed,Perfluorlast; Kalrez

  显示详细信息隐藏详细信息
- Nr 10 Order code 71027302

  CPA472D Kalrez 密封圈组

  for G1 1/4" adapter

  显示详细信息隐藏详细信息
- Nr 10 Order code 71043257

  密封法兰

  显示详细信息隐藏详细信息
- Nr 10 Order code 71043259

  密封装置

  显示详细信息隐藏详细信息
6
- Nr 6 Order code 71024454

  密封圈

  For armatur CPA472...

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 71090063

  O型圈

  显示详细信息隐藏详细信息
- Nr 10 Order code 71090065

  O型圈

  显示详细信息隐藏详细信息
9
- Nr 9 Order code 71214026

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for process connection G1 1/4"

  显示详细信息隐藏详细信息
- Nr 9 Order code 71214033

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for process connection G1 1/4"

  显示详细信息隐藏详细信息
- Nr 9 Order code 71214227

  CPA472D 冲洗室

  for internal process sealing with rinsing connection NPT1/4" for process connection G1 1/4"

  显示详细信息隐藏详细信息
- Nr 9 Order code 71214228

  CPA472D 冲洗室

  for internal process sealing with rinsing connection NPT1/4" for process connection G1 1/4"

  显示详细信息隐藏详细信息
20
- Nr 20 Order code 71214230

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for flange process connections

  显示详细信息隐藏详细信息
- Nr 20 Order code 71214232

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for flange process connections

  显示详细信息隐藏详细信息
- Nr 20 Order code 71214233

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for flange process connections

  显示详细信息隐藏详细信息
- Nr 20 Order code 71214234

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for flange process connections

  显示详细信息隐藏详细信息
- Nr 20 Order code 71214235

  CPA472D 冲洗室

  for internal process sealing with rinsing connection G1/4" for flange process connections

  显示详细信息隐藏详细信息
7
- Nr 7 Order code 71214236

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214237

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214238

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214239

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for metal rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214240

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214242

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214243

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214244

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214245

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214246

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214247

  CPA472D 长型，PVDF，D25-I 传感器引导护套

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214248

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214249

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
- Nr 7 Order code 71214250

  CPA472D 传感器向导

  sensor guide with piston,without gaskets for plastic rinse chamber for internal process sealing

  显示详细信息隐藏详细信息
1
- Nr 1 Order code 71026649

  KIT CPA472D man.long Gel:retract.pipe

  KIT CPA472D man.long Gel:retract.pipe

  显示详细信息隐藏详细信息
- Nr 1 Order code 71026651

  KIT CPA472D long pneum. Gel: retr. pipe

  .

  显示详细信息隐藏详细信息
- Nr 1 Order code 71026652

  KIT CPA472D short hand Gel: retr. pipe

  .

  显示详细信息隐藏详细信息
- Nr 1 Order code 71026653

  KIT CPA472D short pneum. Gel: retr. pipe

  KIT CPA472D short pneum. Gel: retr. pipe

  显示详细信息隐藏详细信息
16
- Nr 16 Order code 71102512

  CPA472D 进KCL软管手动型

  显示详细信息隐藏详细信息
- Nr 16 Order code 71102513

  CPA472D 进KCL软管气动型

  显示详细信息隐藏详细信息
5
- Nr 5 Order code 71026656

  CPA472D 圆筒柱

  显示详细信息隐藏详细信息
19
- Nr 19 Order code 71026658

  KIT CPA472D short: Cylinder1.4404 w.head

  显示详细信息隐藏详细信息
23
- Nr 23 Order code 71026774

  CPA472D 法兰

  显示详细信息隐藏详细信息
- Nr 23 Order code 71026776

  CPA472D 法兰

  显示详细信息隐藏详细信息
22
- Nr 22 Order code 71026766

  KIT 472D DN50+ANSI 2", PEEK: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026767

  KIT 472D DN50+ANSI 2", PVDF: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026768

  KIT 472D DN50+ANSI 2"PVDF-c:凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026770

  KIT 472D DN50+ANSI 2", HC4: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026772

  KIT 472D DN50+ANSI 2",1.4571:凸面

  显示详细信息隐藏详细信息
23
- Nr 23 Order code 71026775

  CPA472D 法兰

  显示详细信息隐藏详细信息
22
- Nr 22 Order code 71026781

  CPA472D 突面法兰

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026783

  CPA472D 突面法兰

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026784

  CPA472D 突面法兰

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026785

  KIT 472D DN80 HC4: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71026787

  CPA472D 突面法兰

  显示详细信息隐藏详细信息
23
- Nr 23 Order code 71085857

  CPA472D 法兰

  显示详细信息隐藏详细信息
22
- Nr 22 Order code 71085850

  KIT 472D JIS 法兰, PEEk: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71085851

  KIT 472D JIS 法兰, PVDF: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71085852

  KIT 472D JIS 法兰, PVDF-C: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71085854

  KIT 472D JIS法兰, HC4: 凸面

  显示详细信息隐藏详细信息
- Nr 22 Order code 71085856

  KIT 472D JIS 法兰, 316TI: rinsecase

  显示详细信息隐藏详细信息
18
- Nr 18 Order code 71103282

  CPA472D/473: 20弹簧垫圈

  显示详细信息隐藏详细信息
21
- Nr 21 Order code 71026794

  KIT 472D HC4, G1/4": Swagelok rinse conn

  显示详细信息隐藏详细信息
- Nr 21 Order code 71026796

  KIT 472D 1.4571 G1/4: Swagelok rinse con

  显示详细信息隐藏详细信息
2.8
- Nr 2.8 Order code 51503732

  CPA47x 气门带插头

  KIT CPA47x airflow throttle+dummy plug S

  显示详细信息隐藏详细信息
2
- Nr 2 Order code 71329949

  CPA47X备件：检查阀

  显示详细信息隐藏详细信息
3
- Nr 3 Order code 71027935

  CPA: 弯头连接 R1/8 OD6 SS 2 pcs.

  显示详细信息隐藏详细信息
11
- Nr 11 Order code 51503733

  CPA47x: 密封插头

  KIT CPA47x: sealing plug M12x1 (10 pcs.)

  显示详细信息隐藏详细信息
4
- Nr 4 Order code 51503731

  CPA47x:带把手止位栓

  KIT CPA47x:stop bolt with handle (1 pc.)

  显示详细信息隐藏详细信息
15
- Nr 15 Order code 71026789

  CPA472D螺丝M6x70 20 pcs.

  显示详细信息隐藏详细信息
17
- Nr 17 Order code 51503738

  CPA471/472 汽缸螺钉

  KIT CPA471/472 cyl. screw M6x45 20 pcs.

  显示详细信息隐藏详细信息
25
- Nr 25 Order code 51517522

  保护帽

  显示详细信息隐藏详细信息
26
- Nr 26 Order code 51518182

  保护管

  显示详细信息隐藏详细信息
- Order code 51518208

  软管支架

  显示详细信息隐藏详细信息
27
- Nr 27 Order code 50080430

  Protective sleeve wide f. KCl-electr.

  显示详细信息隐藏详细信息
12
- Nr 12 Order code 51502874

  CPA47x气动限位开关

  Pneum. proxim. switches f.retrofitting

  显示详细信息隐藏详细信息
13
- Nr 13 Order code 51502873

  接近开关

  Electr. proxim.switches f.retrofitting

  显示详细信息隐藏详细信息
- Order code 51500328

  Built-in adapt.straight,Size25,1.4404

  for CPA465, CPA473 and CPA472D

  显示详细信息隐藏详细信息
- Order code 51500327

  Built-in adapt.oblique,Size 25,1.4404

  for CPA465, CPA473 and CPA472D

  显示详细信息隐藏详细信息
- Order code 71098682

  法兰焊接套管 DN50,PN16

  显示详细信息隐藏详细信息
- Order code 51502800

  插头插头

  Dummy plug 1.4404, G 1 1/4" internal

  显示详细信息隐藏详细信息
- Order code 50092264

  Locking screw G1/4 inch GL8mm

  显示详细信息隐藏详细信息
- Order code 50090491

  软管连接件

  for porge chamber for CPA450

  显示详细信息隐藏详细信息
- Order code 51503730

  CPA471/472 气动接头

  KIT CPA471/472 pneu.connection G/8D6 10p

  显示详细信息隐藏详细信息

显示更多
显示更少

成功案例

直接从波罗的海中提取循环冷却水

KNG电厂选择了CUS52D浊度传感器，即使在环境严苛的海水中也能够稳定输出可靠的测量结果，降低了维护成本。
阅读完整案例
监测乳液的聚合反应

通过反应结束检测和动力学控制实现工艺优化
阅读完整案例
半间歇聚合工艺

使用拉曼光谱分析仪监控半间歇聚合工艺
阅读完整案例
过程自动化价值千金

位于Kittilä的Agnico Eagle金矿是欧洲最大的原生黄金生产商，使用Memosens数字式pH电极缩短了校准时间，并且现场维修工时最多减少了90%。
阅读完整案例
汽轮机连续运转

Zwickau南部火力发电公司建造了一座新生物发电厂，为Zwickau城市供电。工厂采用最先进的汽水取样系统SWAS。
阅读完整案例
