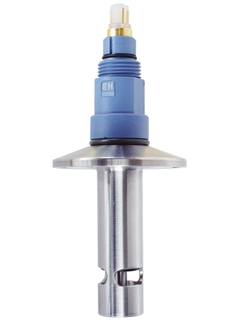

模拟电导率传感器
Condumax CLS16

©Endress+Hauser

液体电导率可以根据电导和环形测量原理进行测量，这段视频显示它是什么，以及它是如何工作的。

应用在水和超纯水介质的卫生型应用中的电导率传感器

Condumax CLS16D是具有卫生型设计认证的数字高端电导率传感器。为了最优化测量过程和产品质量，可以提供高精度测量和可靠的数据。大量的认证和各种卫生连接过程确保完美适合测量过程。

附加组件

  • 优势

    • 最高测量精度

    • 卫生型设计，通过EHEDG认证

    • 接液部分材质通过生物兼容性认证，符合USP Cl. VI 和FDA标准

    • 可杀菌消毒

    • 质量证书含细胞常数说明

  • 应用领域

    Condumax CLS16 测量纯水和超纯水电导率，用于监测和控制：

    • 离子交货器

    • 逆向渗透

    • 蒸馏

    • 电去离子

    • 注射用水 (WFI)

    通过多种国际防爆认证，如 ATEX, FM 和 CSA,传感器适用于爆炸危险区域

特征和规格

返回

Details

  • 测量原理

    导电性

  • 应用

    制药、纯水和超纯水

  • 特点

    卫生型两电极电导率传感器

  • 测量范围

    k=0.1：0.04...500 µS/cm

  • 测量原理

    电导式电导率传感器

  • 设计

    卫生型双电极电导率传感器，带两个同轴安装的电极，电抛光不锈钢和FDA密封材料；高温消毒

  • 材质

    隔离：PEEK
    电极：抛光不锈钢1.4435
    密封：Isolast (FFKM)，FDA认证材料

  • 外形尺寸

    直径：17 mm
    (0.66 inch) 长度：54 mm
    2.10 inch)

  • 过程温度

    最高120°C (150°C/30 min)
    最高 248°F (302°F/30 min.)

  • 过程压力

    最高12 bar，20°C
    (174 psi，68°F)

  • 温度传感器

    内置Pt100或Pt1000

  • 防爆认证

    ATEX

  • 连接

    过程连接：Varivent、Neumo、卡箍
    电缆：TOP68连接头或固定电缆

  • 防护等级

    IP68

  • 其他证书

    - 标定证书 - 表面光洁度Ra<0.8 (0.4)- 材料证书3.1.B - EHEDG、制药合规证书
