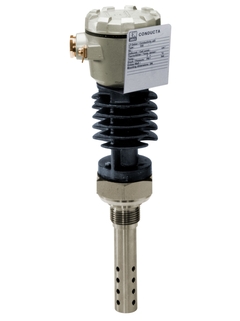

模拟电导率传感器
Condumax CLS13

©Endress+Hauser

液体电导率可以根据电导和环形测量原理进行测量，这段视频显示它是什么、如何工作的。

用于电力与能源行业高温环境下的电导率测量

Condumax CLS13是一款稳定的电导率传感器，可用于电厂蒸气/水循环系统测量，尤其适用于低电导率（高温高压）测量场合，确保过程不受腐蚀。维护量低，调试方便（接线腔大），是恶劣工况测量的理想之选。

快速选择

从我们建议的选项中选择
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

CLS13
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • 可选附加功能
请使用Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

附加组件

  • 优势

    • 低电导率介质的可靠而精确的测量

    • 高温高压（温度可达250 °C ）测量场合的最佳之选

    • 采用不锈钢本体和可拆卸外部电极，清洗方便

    • 　坚固耐用

    • 质量认证包含独立的单元常数说明

  • 应用领域

    Condumax CLS13可用于电力&能源行业内蒸气/水循环系统的电导率测量：

    • 冷凝水监测

    • 锅炉给水监测

    • 锅炉排污控制

    传感器可用于高温高压场合下的低电导率介质测量.

    取得各类国际防爆认证，如 ATEX 和FM，适用于爆炸危险区域

特征和规格

返回

Details

  • 测量原理

    导电性

  • 应用

    过程、电厂

  • 特点

    两电极电导率传感器，适用高温应用场合。

  • 测量范围

    k=0.01：0...20.0 µS/cm
    k=0.1：0...200.0 µS/cm

  • 测量原理

    电极同轴安装，满足高温应用要求

  • 设计

    两电极电导率传感器，电极同轴安装
    连接头和铸铝材质的冷却单元，带整体电缆接头PG16。

  • 材质

    电极：1.4571
    密封圈：Kalrez、陶瓷

  • 外形尺寸

    电极直径：25 mm
    (0.984 inch)
    插入深度：50...115 mm
    (1.97...4.48 inch)
    重量：3 kg

  • 过程温度

    最高250°C
    (482°F)

  • 过程压力

    最大40 bar
    (580 psi)

  • 温度传感器

    内置Pt100

  • 防爆认证

    ATEX

  • 连接

    过程连接G1"

  • 防护等级

    IP67

  • 其他证书

    标定证书上带电极常数
