模拟电导率传感器

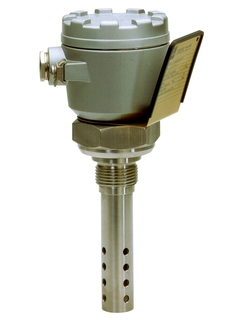

Condumax CLS12

©Endress+Hauser

液体电导率可以根据电导和环形测量原理进行测量，这段视频显示它是什么，以及如何工作的。

用于电力与能源行业高温环境下的电导率传感器

Condumax CLS1电导率传感器坚固耐用，用于电厂的蒸汽/水循环中的电导率测量。它保护测量过程不被腐蚀，即使在高温高压环境中也能精确测量。维护量小，接线腔室大，是恶劣工况下测量的理想传感器。

附加组件

  • 优势

    • 可靠而精确地测量低电导率介质

    • 尤其适用于高温（ 160 °C / 320 °F）和高压测量场合

    • 采用不锈钢表体和可拆卸电极，清洗方便

    • 坚固耐用

    • 质量认证含单元系数说明

  • 应用领域

    Condumax CLS12 用于电厂&能源行业中蒸气/水回路中的电导率测量：

    • 冷凝水监测

    • 锅炉进水监测

    • 锅炉排污控制

    可用于高温高压环境下的低电导率介质测量

    取得国际防爆认证，如： ATEX 和 FM, 适用于危险爆炸区域

特征和规格

返回

Details

  • 测量原理

    导电性

  • 应用

    电厂、冷凝水、锅炉给水

  • 特点

    双电极传感器，适用纯水和超纯水的高温应用。

  • 测量范围

    k=0.01：0...20 µS/cm
    k= 0.1：0...200 µS/cm

  • 测量原理

    电导式电导率传感器，带电抛光处理的不锈钢电极。

  • 设计

    - 大同轴安装电极，适用快速流入的介质。

  • 材质

    - 不锈钢1.4571
    密封圈PEEK / EPDM

  • 外形尺寸

    电极直径：25 mm
    插入深度：50...115 mm

  • 过程温度

    最高160°C
    (320°F)

  • 过程压力

    最高40 bar（100°C）
    580 psi（212°F）

  • 温度传感器

    内置Pt100

  • 防爆认证

    ATEX

  • 连接

    过程连接：通过G1"和NPT1"整体电缆与变送器相连。

  • 防护等级

    IP67

  • 其他证书

    标定证书上带电极常数
