优势概览
-

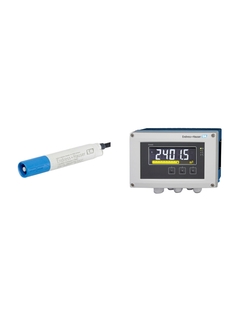

用户现场已安装有四线制仪表，但仍希望充分利用Liquiline Compact CM82两线制变送器的各项优势（结构紧凑、Memosens数字技术、Bluetooth蓝牙连接、在危险区中使用）？那么，此产品组合是合适的选择，RIA46过程显示仪可以同时为两台CM82变送器供电。因此，您可以在现有四线制系统中配置两个CM82测量点，分别连接Memosens数字式pH或ORP电极、溶解氧或电导率传感器。
-
在四线制系统中使用CM82两线制变送器
RIA46四线制过程显示仪自带电源，能够为一台或两台Liquiline CM82变送器供电。因此，用户能够在现有四线制系统中连接使用结构紧凑、坚固耐用的现场型变送器。
-
Memosens数字式多参数变送器
Liquiline Compact CM82多参数变送器连接pH或ORP电极、电导率或溶解氧传感器使用。采用Memosens数字技术，能够自动识别传感器型号，仅需数秒即可完成老旧传感器的替换操作，或切换连接另一类传感器，进行其他参数测量。
-
选配Bluetooth蓝牙连接

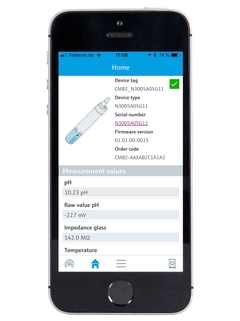

选择安全Bluetooth蓝牙连接，CM82变送器可以与现有智能手机和平板电脑连接。因此，用户可以便捷地调试和操作CM82测量点，远程查询传感器测量值。此外，RIA46过程显示仪上现场显示传感器的测量值。
-
状态诊断信息显示
CM82变送器配备一个红/绿LED指示灯，不间断显示变送器和传感器的诊断结果，可以在现场快速便捷执行仪表状态检查。
-
危险区应用
LiquilineCM82通过IECEx、ATEX和CSA等多项国际防爆认证，可以在危险区中使用。因此，即使RIA46安装在非危险区，CM82也可以安装在危险区中使用。

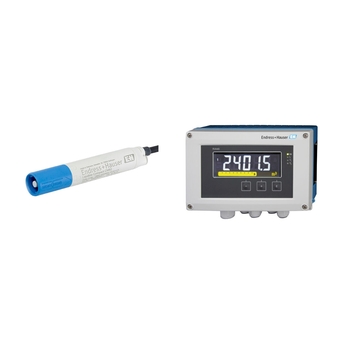

组合套装详图
单品和预配置
-
可以在购物车配置组合套装中的单品
-
-
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
此产品暂未在中国市场销售
-
1
-
2
- F
- L
- E
- X
单通道型变送器
Liquiline Compact CM82

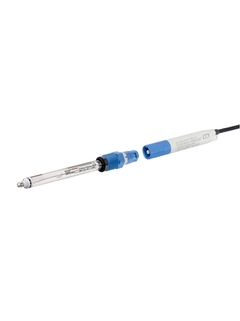

Liquiline Compact CM82变送器小巧轻便，与Memosens数字式传感器搭配使用。狭长的外壳仅11 cm长和2 cm宽，配备直接安装传感器的连接接口，无需使用电缆。它与传感器搭配使用，能够安装在大多数装置中，安装更加便捷。通过安全Bluetooth蓝牙连接，用户可以在平板电脑或智能手机上查看附近所有CM82测量点，远程便捷地操作。
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM82 is a two-wire transmitter for all areas of process engineering
-
设计
Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA, HART
-
其他证书
CE, CSA C/US GP
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM82 is a two-wire transmitter for all areas of process engineering
-
设计
Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA, HART
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM82 is a two-wire transmitter for all areas of process engineering
-
设计
Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA, HART
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM82 is a two-wire transmitter for all areas of process engineering
-
设计
Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
输入
One channel transmitter
-
输出
4 to 20 mA, HART
- F
- L
- E
- X

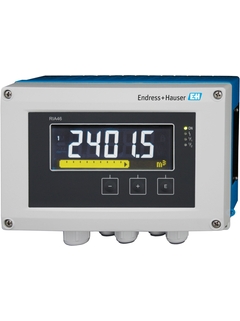

RIA46
现场安装测控仪
模拟测量值通过过程测量仪显示、评估和计算。两线制传感器可通过回路供电。通用输入能连接电流、电压、RTDs和TCs。可以监测限值，继电器可切换。通过模拟输出可以传输过程信号。出现故障时的色彩变化支持报警识别功能。内置的“压差”应用包可进行不同压力的快速而简单的调试。
-
测量原理
显示仪，带控制单元
-
测量原理
Field meter with control unit
-
功能
Display
Loop Power Supply
Transmitter Functionality
Barrier
Signal Isolation
Calculation
Limit Alarm -
显示
Multicolor backlight LCD
White/black/yellow
Bargraph
Unit
TAG
Alarm warning in plain text -
电源
20...250V AC/DC
-
输入
2 x universal (U, I, R, RTD, TC)
-
输出
2 x analogue output (I, U) 1 x loop power supply
-
输出
2 x analogue output (I, U) 1 x loop power supply
-
软件功能
Linearization
Minimum value per channel
Maximum value per channel
Calculation
Band value monitoring -
证书
ATEX II(1)GD [Ex ia] IIC
CSA General Purpose
CSA AIS, NI/I/2/ABCDEFG/T4
FM AIS, NI/I/2/ABCDEFG/T4
TIIS [Ex ia] IIC
NEPSI [Ex ia] IIC
UK II(1)G [Ex ia Ga] IIC, II(1)D [Ex ia Da] IIIC -
SIL
2
-
盘装
field
-
测量原理
显示
-
功能
显示
回路供电电源
变送器功能
安全栅
信号隔离
计算
限位报警 -
证书
ATEX II (1) GD [Ex ia] 4C
CSA AIS
NI/I/2 ABCDEFG/T4
FM AIS
NI/I/2 ABCDEFG/T4 -
输入
2路通用信号（U、I、R、RTD、TC）
-
输出
2路模拟量输出（电流、电压）
1路回路电源 -
继电器输出
2个可切换触点
1路集电极开路 -
辅助电源/回路电源
20...250V AC/DC
-
外形尺寸（wxhxd）
现场型外壳：
199 x 133 x 96 mm
(7.83" x 5.24" x 3.78") -
软件
线性化
每个通道的最小值
每个通道的最大值
计算
数值区间监测 -
操作
3个按键
CDI接口，连接PC上的USB和组态设置软件FieldCare -
显示
彩色背光LCD液晶显示
白色/黑色/黄色
棒图
单位
TAG
纯文本报警警告
