Teqwave F：超声波浓度测量仪表

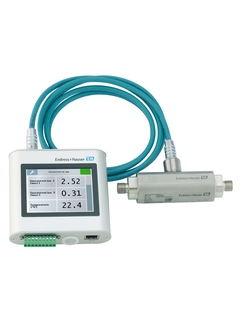

产品图片：浓度测量仪表 Teqwave F，用于管道中的实时液体分析 — Teqwave F - 浓度测量仪表，用于管道中的实时液体分析

智能、灵活的管道式测量仪表，为您的过程量身定制

Teqwave F是在管道中进行实时液体分析的理想选择，特别适合撬装设备。管道式设备能够进行高精度在线浓度测量，深受设备制造商和最终用户的喜爱。Teqwave可同时监测不同的测量值，降低了运行成本。Teqwave变送器能够针对您的生产需求优化：您可以灵活设定和扩展您的应用范围。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
最大测量误差

密度：±0.01g/cm³
温度：±0.5K
声速：2m/s

测量范围

浓度符合浓度app中的数据表，最大为0...100 %
声速：600...2000 m/s
温度浓度app数据表，最高0...+100 °C (32...+212 °F)
密度：0.7...1.5 g/cm³

介质温度范围

0...100 °C (32...212 °F)

最大过程压力

最大16 bar (232 psi)，20 °C (68 °F)时

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

D9FB

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
使用简单、高效：实时在线液体分析
完全透明：不间断监测产品质量，无需抽检
最高过程安全性：传感器坚固耐用，免维护，计量可靠
使用经济：多变量测量所需测量点数量更少
按需定制：创新的应用理念，可改造升级，轻松应对各类测量任务
简化过程控制：操作友好，状态显示清晰
现场数据备份：内置测量值数据存储单元，保存时间长达7.5年

应用领域
波导声学监测技术测量精准可靠，即使是微小变化也可以安全检测
能够连续测量管道中液体的浓度
仪表特点
贯穿式设计，无压损
公称口径：DN 8...25 (3/8...1")
符合工业标准，便捷地安装在DIN导轨上
3.5" TFT彩色触摸屏或LED指示灯标识
4...20 mA、Modbus TCP

特征和规格

测量原理

Ultrasonic concentration
产品标题

Smart, flexible inline measuring device – individually for your process.
Easy and efficient – real-time in situ liquid analysis.
Continuous concentration measurement of liquids in pipes.
传感器特点

Full transparency – constant monitoring of product quality without sampling. Highest process safety – reliable metering due to robust, maintenance-free sensor. Cost-saving – fewer measuring points due to multivariable measurement.
Nominal diameter: DN 8 to 25 (³⁄₈ to 1"). Full-bore design without pressure loss.
变送器特点

Customized usage – innovative application concept, expendable for changing measuring tasks. Simplified process control – user-friendly operation and clear status visualization. Local data backup – integrated data storage for measured values up to 7,5 years.
Industry-compliant, easy installation via DIN rail. 3.5" TFT color touch screen or LED indication. 4-20 mA, Modbus TCP.
公称口径范围

DN 8 (3/8“)...25 (1“)
测量变量

浓度、密度、声速、温度
最大测量误差

密度：±0.01g/cm³
温度：±0.5K
声速：2m/s
测量范围

浓度符合浓度app中的数据表，最大为0...100 %
声速：600...2000 m/s
温度浓度app数据表，最高0...+100 °C (32...+212 °F)
密度：0.7...1.5 g/cm³
最大过程压力

最大16 bar (232 psi)，20 °C (68 °F)时
介质温度范围

0...100 °C (32...212 °F)
环境温度范围

0...50 °C (32...122 °F)
传感器外壳材质

不锈钢V4A 1.4571
防护等级

传感器：IP68（带电缆插头）、IP66（无电缆连接头）
变送器：IP40
显示/操作

LED状态指示灯
TFT彩色触摸显示屏
输出

4...20 mA / Modbus TCP
电源

24 VDC（18...35 V）
产品安全性

CE认证、C-Tick认证

显示更多
显示更少

文档/手册/软件

下载类型

Teqwave F/I Technical Information
Measuring device with surface acoustic wave technology
Smart, flexible concentration measuring device – individually for your
process

技术信息(TI)
Teqwave F/I Modbus TCP Operating Instructions
Measuring device with acoustic surface wave technology

操作手册（BA）
Teqwave F/I Brief Operating Instructions
Device with acoustic surface wave technology

Short Instruction (KA)

09/19

英语
Replacing the connection cable
Teqwave F, I, T, H

安装指南(EA)
Concentration App Questionaire
Concentration App
Questionaire

特殊资料(SD)
Teqwave
Individual and smart concentration measurement
(Parts cleaning)

行业解决方案(SO)

10/20

英语
Teqwave
Individual and smart concentration measurement
(Bath contamination)

行业解决方案(SO)

10/20

英语
Teqwave
Individuelle und smarte Konzentrationsmessung
(Badverschmutzung)

行业解决方案(SO)

10/20

德语
Teqwave
Individuelle und smarte Konzentrationsmessung
(Reinigung, Reiniger)

行业解决方案(SO)

10/20

德语
Teqwave
Il dispositivo intelligente e flessibile per la misura
della concentrazione

创新(IN)

11/17

意大利语
Teqwave F/I/T
Das smarte und flexible Konzentrationsmessgerät

创新(IN)

10/20

德语
Teqwave F/I/T
The smart and flexible concentration measurement device

创新(IN)

10/20

英语
TEQWAVE
产品型号: D9FB-, D9HB-, D9IB-, D9TB-
一致性声明编号: EC_00607_02.17

EU Declaration

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

61
- Nr 61 Order code XPD0047-

  Cable remote version, Teqwave

  Connection cable between Sensor and Transmitter.

  显示详细信息隐藏详细信息
89
- Nr 89 Order code DK9BXX-

  Teqwave Transmitter, DK9BXX

  显示详细信息隐藏详细信息
- Order code DK9500-

  Teqwave Concentration Apps

  显示详细信息隐藏详细信息
60
- Nr 60 Order code D9FB-

  Teqwave F, D9FB, Inline

  Ultrasonic concentration meter Inline version. Application: Continuous concentration measurement of liquids in pipes. Full-bore design without pressure loss. Innovative application concept. :: Inline measuring device – smart, flexible and individual. :: Easy and efficient – real-time in situ liquid analysis.

  显示详细信息隐藏详细信息
- Order code DK9501-

  Software Appl. Package, Teqwave Viewer

  PC Software update and upgrade packages for Teqwave F and Teqwave I. Updates of existing software version to latest software version. Upgrade of Teqwave Viewer basic package software to variant Viewer with interface for data download. Scope of supply: multi-computer license, multi-user license.

  显示详细信息隐藏详细信息

显示更多
显示更少
