产品规格参数
-
过程温度
-200 °C ... 200 °C
(-328 °F ... 392 °F) -
过程压力（绝压）/最大过压限定值
1...24.5 bar abs
15...355.25 psi -
测量精度
最大±2 mm (+/- 0.08'')
应用领域

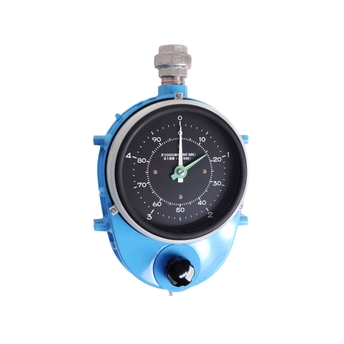

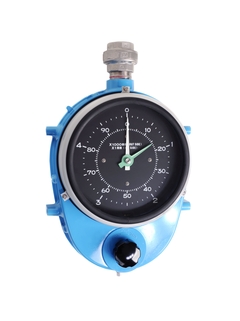

浮子式仪表LT5适用于许多工业领域，根据多年以来的应用实例，验证了其测量可靠性。
石油产品的物位标识，例如：原油、煤油、轻质油和重油、植物油、棕榈油、棉籽油、动物油，以及高粘性液体，例如：沥青，和某些化学品(使用液铅罐可以密封腐蚀性/有毒蒸汽)。
低压型仪表的过程温度：-200...+200°C (-328...+328°F)
中压型/高压型仪表的过程温度：-45...+80oC (-49...+176oF)
测量范围：Max. 30m (100ft)
测量精度：±2mm (± 0.08")
优势
测量时无需电源
内置重复性检测
直接罐旁读数便于简便物位标识
可以安装在各种罐体中，包括固定顶罐、浮顶罐、被覆盖的浮顶罐和球罐
可以与模拟式/数字式变送器配套使用，执行罐体存量管理
LT5具有所有内置内部机理。
标准导线和锚设计便于用户安装
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
4文档
-
-
《简明操作指南》（KA）
KA Float level gauge LT5
Mechanical tank gauge for measuring liquid level
EN ZH 30/09/202406/10/2023语言:
英语
版本:
30/09/2024
文件大小:
1.1 MB
文件名:
KA01676GEN_0224-00.pdf
-
-
-
《安装指南》（EA）
EA PTFE paste
Proservo NMS80, NMS81, Float level gauge LT5, Level switch MPC2
EN ZH 11/04/2025语言:
英语
版本:
11/04/2025
文件大小:
1.1 MB
文件名:
EA01610GEN_0125-00.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
包装
-
表头
部件编号订货号2156004464 -
-
Counter cover LT5
-
表头
部件编号订货号2071269676 -
-
盖
-
表头
部件编号订货号2056004288 -
-
Dial plate, 2.5m
-
表头
部件编号订货号42017860-0220 -
-
Dial plate, 5m
-
表头
部件编号订货号42017860-0221 -
-
Dial plate, 10m
-
表头
部件编号订货号42017860-0222 -
-
Dial plate, 16m
-
表头
部件编号订货号42017860-0223 -
-
Dial plate, 20m
-
表头
部件编号订货号42017860-0224 -
-
M & MM pointer assy., Level, Plastic
-
表头
部件编号订货号42017860-0101 -
-
支架
-
表头
部件编号订货号8056004502 -
-
支架
-
表头
部件编号订货号8056004502 -
-
弹簧
-
表头
部件编号订货号8152015582 -
-
Conster spring, 10m
-
表头
部件编号订货号81017860-5033 -
-
Conster spring, 20m (range 16m, 20m)
-
表头
部件编号订货号81017860-5035 -
-
Conster spring, 30m
-
表头
部件编号订货号81017860-5036 -
-
轴承，钢带轮毂
-
表头
部件编号订货号8252016945 -
-
Conster drum small, metal, 20m
-
表头
部件编号订货号84017860-0107 -
-
Conster drum small, metal, 30m
-
表头
部件编号订货号84017860-0108 -
-
Conster drum large, aluminum
-
表头
部件编号订货号84017860-0401 -
-
Conster drum large, aluminum
-
表头
部件编号订货号84017860-0401 -
-
Gear, d=97mm
-
表头
部件编号订货号85017860-0001 -
-
Indication gear assembly, 2.5m
-
表头
部件编号订货号85017860-5401 -
-
Indication gear assembly, 5m
-
表头
部件编号订货号85017860-5402 -
-
Indication gear assembly, 10m
-
表头
部件编号订货号85017860-5403 -
-
Indication gear assembly, 16m
-
表头
部件编号订货号85017860-5404 -
-
Indication gear assembly, 20m
-
表头
部件编号订货号85017860-5405 -
-
Counter unit (m/mm)
-
表头
部件编号订货号42017860-5407 -
-
Dust protector
-
表头
部件编号订货号80017860-0213 -
-
Dust protector
-
表头
部件编号订货号80017860-0213 -
-
包装, 后 盖 V6502, LT11/12/31/32
-
表头
部件编号订货号1170106017 -
-
Seal, front cover plastic LT5LP,11/12
-
表头
部件编号订货号21017860-0119 -
-
Drain plug 1/4", SUS304,LP
-
表头
部件编号订货号80017860-0056 -
-
Front cover, steel/glass, LT5 LP
-
表头
部件编号订货号2071269616 -
-
Front cover, plastic
-
表头
部件编号订货号20017860-5450 -
-
指示表 螺纹接套 SS LT11/LT31
-
表头
部件编号订货号8070106005 -
-
Crank handle device LT5, LP
-
导向丝/锚钩
部件编号订货号9671269687 -
-
支架
-
表头
部件编号订货号8056004503 -
-
Check unit assembly
-
表头
部件编号订货号83017860-0113 -
-
Sprocket shaft assembly
-
表头
部件编号订货号83017860-0111 -
-
Conster drum large, plastic,LT5LP, 11/12
-
表头
部件编号订货号84017860-0106 -
-
Sprocket wheel
-
表头
部件编号订货号84017860-0109 -
-
Tape drum, standard, LP
-
表头
部件编号订货号84017860-5123 -
-
Tape drum, crank unit, LP
-
表头
部件编号订货号84017860-5124 -
-
Union joint, Rc1-1/2 SUS316
-
表头
部件编号订货号80017860-5440 -
-
Gland holder
-
表头
部件编号订货号83017860-0318 -
-
O-ring, PTFE, small
-
表头
部件编号订货号83017860-0319 -
-
O-ring, PTFE, large
-
表头
部件编号订货号83017860-0320 -
-
Seal metal for check handle
-
表头
部件编号订货号83017860-0326 -
-
Oil seal
-
表头
部件编号订货号83017871-1227 -
-
Front cover, steel/glass, LT5 MP/HP
-
表头
部件编号订货号2071269625 -
-
Internal parts for Check handle, MP/HP
-
表头
部件编号订货号8371134086 -
-
Coupling, male,for gauge head, MP/HP
-
表头
部件编号订货号80017871-1232 -
-
Bearing assembly
-
表头
部件编号订货号82017860-0316 -
-
链轮+磁铁套件
-
表头
部件编号订货号8470106490 -
-
链轮+磁铁套件
-
表头
部件编号订货号8470106491 -
-
链轮+磁铁套件
-
表头
部件编号订货号8470106492 -
-
链轮+磁铁套件
-
表头
部件编号订货号8470106493 -
-
钢带轮毂
-
表头
部件编号订货号8470106495 -
-
钢带轮毂
-
表头
部件编号订货号8470106622 -
-
Gland tightening tool
-
表头
部件编号订货号95017860-0004 -
-
包装 指示表 LT14, 6502
-
表头
部件编号订货号1170103511 -
-
Crank-up handle device LT5, MP
-
导向丝/锚钩
部件编号订货号9671269672 -
-
测量杆
-
表头
部件编号订货号8356004299 -
-
电磁盖
-
表头
部件编号订货号8456004407 -
-
包装 指示表 LT16, 6502
-
表头
部件编号订货号1170103512 -
-
Seal, rear cover, middle pressure PTFE
-
表头
部件编号订货号1171413918 -
-
Seal, rear cover, high pressure PTFE
-
表头
部件编号订货号1171413919 -
-
Crank-up handle device LT5, HP
-
导向丝/锚钩
部件编号订货号9671269722 -
-
Check shaft assembly set, long, HP
-
表头
部件编号订货号83017860-0322 -
-
Magnet cover, long, HP
-
表头
部件编号订货号84017860-0311 -
-
测量钢带
-
测量导线/带
部件编号订货号8656004412 -
-
Measuring tape FRT 5m (L 7m) + wire 9m
-
测量导线/带
部件编号订货号86017860-0005 -
-
Meas. tape FRT 5m(L7m)+PFA coat wire 11m
-
测量导线/带
部件编号订货号86017860-0006 -
-
Meas. tape FRT 10m(total L 12m)+wire 14m
-
测量导线/带
部件编号订货号86017860-0007 -
-
Meas. tape FRT 10m(L12m)+PFAcoatwire 16m
-
测量导线/带
部件编号订货号86017860-0008 -
-
Meas. tape FRT 20m (L 22m)+ wire 24m
-
测量导线/带
部件编号订货号86017860-0011 -
-
Meas. tape FRT 20m(L22m)+PFAcoatwire 26m
-
测量导线/带
部件编号订货号86017860-0012 -
-
Meas. tape FRT 30m(total L 32m)+wire 34m
-
测量导线/带
部件编号订货号86017860-0013 -
-
Meas. tape FRT 30m,1.6mm 316 PTFE coated
-
测量导线/带
部件编号订货号86017860-0014 -
-
Measuring tape, BT 30m (total L 75m)
-
测量导线/带
部件编号订货号86017860-5210 -
-
Measuring tape, CRT 10m/BT 5m (L 24m)
-
测量导线/带
部件编号订货号86017860-5302 -
-
Measuring tape, CRT 20m/BT 16m (L 45m)
-
测量导线/带
部件编号订货号86017860-5304 -
-
Measuring tape, CRT 30m/BT 20m (L 65m)
-
测量导线/带
部件编号订货号86017860-5305 -
-
Measuring tape, FRT 5m (L 7m), tape only
-
测量导线/带
部件编号订货号86017860-5306 -
-
Measuring tape, FRT 10m(L12m), tape only
-
测量导线/带
部件编号订货号86017860-5307 -
-
Measuring tape, FRT 20m(L 22m),tape only
-
测量导线/带
部件编号订货号86017860-5309 -
-
Universal joint
-
测量导线/带
部件编号订货号86017860-0210 -
-
Triangle joint
-
测量导线/带
部件编号订货号86017860-0211 -
-
Float LF400, SUS316, 5kg, LP
-
浮子
部件编号订货号88017860-7003 -
-
浮球
-
浮子
部件编号订货号8856004367 -
-
浮球
-
浮子
部件编号订货号8856004368 -
-
浮球
-
浮子
部件编号订货号8856004369 -
-
浮球
-
浮子
部件编号订货号8856004370 -
-
Float LF400, SUS316, 8kg, LP
-
浮子
部件编号订货号88017860-7010 -
-
Float HF400, SUS316, 8.3kg, MP/HP
-
浮子
部件编号订货号88017860-7001 -
-
包装, elbow 低压 V6502
-
弯管接头
部件编号订货号10170106015 -
-
O-ring, bearing, P8, silicon rubber, LP
-
弯管接头
部件编号订货号101017860-0709 -
-
SUS316 bearing, with o-ring 2 piece, LP
-
弯管接头
部件编号订货号102017860-1259 -
-
90' Sh.elbow ASME 1-1/2"Cl.150 RF Al.,LP
-
弯管接头
部件编号订货号104017860-0018 -
-
90' Sh.elbow Rp 1-1/2" SCS14, LP
-
弯管接头
部件编号订货号104017860-0482 -
-
90' Sheave elbow Rp 1-1/2 aluminum, LP
-
弯管接头
部件编号订货号104017860-5445 -
-
包装, elbow 中间 pressure V6502
-
弯管接头
部件编号订货号10170106014 -
-
SUS316L elbow roller, LP/MP
-
弯管接头
部件编号订货号103017860-0704 -
-
滑轮密封
-
弯管接头
部件编号订货号10170103509 -
-
O-ring, bearing, PTFE, P10, HP
-
弯管接头
部件编号订货号101017860-0707 -
-
SUS316 bearing with 2 o-rings, HP
-
弯管接头
部件编号订货号102017860-0706 -
-
SUS304 elbow roller, HP
-
弯管接头
部件编号订货号103017860-0705 -
-
90’ Sh.elb ASME 1-1/2" Cl.300 RF iron HP
-
弯管接头
部件编号订货号104017860-0020 -
-
135'Sh.elb ASME 1-1/2"Cl.300 RF iron HP
-
弯管接头
部件编号订货号104017860-0022 -
-
垫圈
-
手柄
部件编号订货号9170106494 -
-
Washer, T-anchor, Cl.300, SUS316
-
手柄
部件编号订货号91017860-5333 -
-
包装, t-anchor, JIS 10K, V6502
-
手柄
部件编号订货号9170106003 -
-
包装, t-anchor, ANSI 300lbs, V6502
-
手柄
部件编号订货号9170106012 -
-
Shaft, top-anchor, SUS316
-
手柄
部件编号订货号93017860-0808 -
-
Top-anchor, SUS316, socket weld-fix, LP
-
手柄
部件编号订货号94017860-0058 -
-
Seal T-anchor (Alu housing),thread,V6502
-
手柄
部件编号订货号9171269669 -
-
包装, t-anchor, 螺纹, V6502
-
手柄
部件编号订货号9170106010 -
-
Housing Cap, Aluminum, 1" threaded
-
手柄
部件编号订货号92017860-0030 -
-
T-anchor ASME 1-1/2" Cl.150 RF alumi, LP
-
手柄
部件编号订货号94017860-0025 -
-
T-anchor ASME 1-1/2" Cl.150 RF SUS316,LP
-
手柄
部件编号订货号94017860-0026 -
-
T-anchor ASME 1-1/2" Cl.300 RF iron HP
-
手柄
部件编号订货号94017860-0027 -
-
Top anchor SUS316 threaded, PT1"
-
手柄
部件编号订货号94017860-0820 -
-
Top-anchor R1 aluminum (ADC6), LP
-
手柄
部件编号订货号94017860-5471 -
-
Teflon part assembly
-
阀
部件编号订货号111017860-0663 -
-
Handle assembly
-
阀
部件编号订货号112017860-5117 -
-
Valve SCS13 ASME 1-1/2" Cl.150 RF
-
阀
部件编号订货号113017860-0033 -
-
Valve SCS13 ASME 1-1/2" Cl.300 RF
-
阀
部件编号订货号113017860-0034 -
-
Measuring tape, FRT 30m(L 32m),tape only
-
测量导线/带
部件编号订货号86017860-5310 -
-
Measuring wire, 316, 5m
-
测量导线/带
部件编号订货号86017860-5501 -
-
Measuring wire, 316, 10m
-
测量导线/带
部件编号订货号86017860-5502 -
-
Measuring wire, 316, 16m
-
测量导线/带
部件编号订货号86017860-5503 -
-
Measuring wire, 316, 20m
-
测量导线/带
部件编号订货号86017860-5504 -
-
Measuring wire, 316, 30m
-
测量导线/带
部件编号订货号86017860-5505 -
-
Measuring wire, PFA coated, 5m
-
测量导线/带
部件编号订货号86017860-5506 -
-
Measuring wire, PFA coated, 10m
-
测量导线/带
部件编号订货号86017860-5507 -
-
Measuring wire, PFA coated, 16m
-
测量导线/带
部件编号订货号86017860-5508 -
-
Measuring wire, PFA coated, 20m
-
测量导线/带
部件编号订货号86017860-5509 -
-
Measuring wire, PFA coated, 30m
-
测量导线/带
部件编号订货号86017860-5510 -
-
Tape clamp
-
测量导线/带
部件编号订货号86017860-5430 -
-
Wire connector, triangle
-
测量导线/带
部件编号订货号86017860-5432 -
-
Bearing x2, > seal pot, elbow roller
-
弯管接头
部件编号订货号10571134091 -
-
Sealpot, elbow roller, PVC
-
弯管接头
部件编号订货号10671134090 -
-
Oil gauge KL60
-
弯管接头
部件编号订货号107017860-0720 -
-
Seal liquid, parafin, 2 liter
-
弯管接头
部件编号订货号107017860-5452 -
-
密封管
-
弯管接头
部件编号订货号10852017100 -
-
密封管
-
弯管接头
部件编号订货号10852017103 -
-
密封管
-
弯管接头
部件编号订货号10852017104 -
-
密封管
-
弯管接头
部件编号订货号10852017110 -
-
Seal, elbow middle pressure PTFE
-
没有被分类的
订货号71413922 -
-
Seal, elbow HP/balancer MP, PTFE
-
没有被分类的
订货号71413924 -
-
Seal, top anchor, JIS 10K, PTFE
-
没有被分类的
订货号71413928 -
-
Seal, top anchor, ASME Cl.300, PTFE
-
没有被分类的
订货号71413930 -
-
Seal, top anchor, JIS 10K, PTFE
-
手柄
部件编号订货号9171413928 -
-
Seal, top anchor, ASME Cl.300, PTFE
-
手柄
部件编号订货号9171413930 -
-
Seal, elbow middle pressure PTFE
-
弯管接头
部件编号订货号10171413922 -
-
Seal, elbow HP/balancer MP, PTFE
-
弯管接头
部件编号订货号10171413924 -
-
密封管
-
弯管接头
部件编号订货号10852017111 -
-
盖
-
弯管接头
部件编号订货号10156004354 -
-
安装附件
-
导向丝/锚钩
部件编号订货号8771134089 -
-
Guide wire, strand, PFA coated, 24m
-
导向丝/锚钩
部件编号订货号87017860-0047 -
-
Guide wire, strand, PFA coated, 36m
-
导向丝/锚钩
部件编号订货号87017860-0048 -
-
Guide wire, strand, PFA coated, 44m
-
导向丝/锚钩
部件编号订货号87017860-0049 -
-
Guide wire, strand, PFA coated, 64m
-
导向丝/锚钩
部件编号订货号87017860-0050 -
-
Guide wire, strand, PFA coated, 14m
-
导向丝/锚钩
部件编号订货号87017860-5464 -
-
Guide wire, strand, SUS316, 14m
-
导向丝/锚钩
部件编号订货号87017860-5516 -
-
Guide wire, strand, SUS316, 24m
-
导向丝/锚钩
部件编号订货号87017860-5517 -
-
Guide wire, strand, SUS316, 36m
-
导向丝/锚钩
部件编号订货号87017860-5518 -
-
Guide wire, strand, SUS316, 44m
-
导向丝/锚钩
部件编号订货号87017860-5519 -
-
Guide wire, strand, SUS316, 64m
-
导向丝/锚钩
部件编号订货号87017860-5520 -
-
Guide wire, solid, SUS316, 7m x 2
-
导向丝/锚钩
部件编号订货号87017860-5521 -
-
Guide wire, solid, SUS316, 12m x 2
-
导向丝/锚钩
部件编号订货号87017860-5522 -
-
Guide wire, solid, SUS316, 18m x 2
-
导向丝/锚钩
部件编号订货号87017860-5523 -
-
Guide wire, solid, SUS316, 22m x 2
-
导向丝/锚钩
部件编号订货号87017860-5524 -
-
Guide wire, solid, SUS316, 32m x 2
-
导向丝/锚钩
部件编号订货号87017860-5525 -
-
安装组件
-
导向丝/锚钩
部件编号订货号8752016949 -
-
安装组件
-
导向丝/锚钩
部件编号订货号8752016951 -
-
Anchor hook SS400, bolt, nut SUS316L
-
导向丝/锚钩
部件编号订货号87017860-5441 -
-
Anchor hook SUS316, bolt, nut SUS316L
-
导向丝/锚钩
部件编号订货号87017860-5442 -
-
Wire guide socket, FRT instal. Rc 1-1/2
-
表头
部件编号订货号80017860-0721 -
-
Gauge bracket, steel
-
表头
部件编号订货号80017860-5420 -
