产品规格参数
-
测量精度
+/- 2 mm (0.08")
-
过程温度
-40…+80°C (-40…+176°F)
-
过程压力(绝压)/最大过压限定值
-1…3 bar (-14.5…43 psi)
-
最大测量距离
10m(DN40);
20m(= >DN80) -
主要接液部件
PVDF、PBT
应用领域

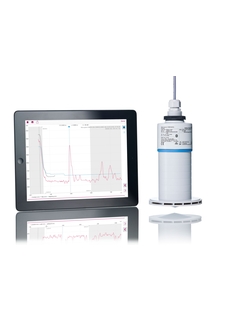

Micropilot FMR20进行连续非接触式物位和流量测量(通过线性化表),特别适用于水和污水行业,以及各行业中的公用工程。可以通过HART调试,或使用蓝牙® app或远程显示单元无线调试。使用app可以在每台支持蓝牙®的智能手机或平板电脑(iOS、Android)上显示信号曲线。采用一体式结构设计,配备独一无二的芯片,仪表可以安装狭小空间中使用。
进行连续液位测量和流量测量(在明渠或测量堰中,通过线性化表)的雷达。可以在储罐、敞口池、泵站或下水池中使用。
过程连接:螺纹,法兰
过程温度:-40...+80°C (-40...+176°F)
过程压力:-1...+3bar (-14.5...+43psi)
最大测量范围:液体 20 m (66 ft),固体 10 m (33 ft)
测量精度:液体 ±2 mm (0.08"),固体 ±5 mm (0.2")
工作频率:26 GHz
国际防爆认证
优势
通过HART调试,或使用蓝牙® app或远程显示单元无线调试的非接触式雷达
配备独一无二的雷达芯片设计的超紧凑型雷达,满足狭小空间应用要求
最高性价比的雷达
特别适用于水和污水行业,以及各行业中的公用工程(IP66,68 / NEMA4x,6P)
整体PVDF材质的外壳可以在户外安装使用,密封接线和整体封装电子部件完全防水,可以在恶劣工况条件下使用
简单设置三个主要参数即可满足大多数应用要求
通过蓝牙®实现简单安全的无线远程访问,即使在危险区中或狭小空间中使用
演示视频
-
-
调试Micropilot FMR20

FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
测量原理
雷达物位仪
-
特点/应用
- 水和污水(例如水池、明渠、河水、水坝、泵站、蓄水池、泵控制)
- 所有行业的公用工程
- 储罐 -
特点
Bluetooth®调试,
通过SmartBlue App进行操作和调试 -
电源/通信
两线制(4…20 mA)
Bluetooth®无线技术和App(可选) -
频率
K波段(约26 GHz)
-
测量精度
+/- 2 mm (0.08")
-
环境温度
-40…+80°C (-40…+176°F)
-
过程温度
-40…+80°C (-40…+176°F)
-
过程压力(绝压)/最大过压限定值
-1…3 bar (-14.5…43 psi)
-
主要接液部件
PVDF、PBT
-
过程连接
螺纹:
G1"、NPT1";G1 1/2"、NPT1 1/2"、G2"、NPT2"、
法兰:
UNI DN80….DN150 (3"…6") -
最大测量距离
10m(DN40);
20m(= >DN80) -
通信
4...20mA HART
Bluetooth®无线技术 -
证书和认证
ATEX、CSA C/US、IEC Ex、NEPSI
-
选项
使用SmartBlue App通过Bluetooth®远程操作,
远程HART显示仪RIA15,
防浸没保护罩,
不同安装方式 -
应用限制
FMR5x:
氨气:
在导波管中使用FMR54测量;
强粘附:
使用带空气吹扫接口的FMR54测量;
仅针对耐腐蚀的PTFE涂层:
使用FMR52测量;
计量交接测量:
使用FMR5xx或NMR8x测量
-
测量原理
固体物位雷达
-
特点/应用
For simple applications:
Reliable non-contact level measurements in silos or storage tanks for bulk solids -
特点
Bluetooth® commissioning,
Operation and maintenance SmartBlue App -
电源/通信
2-wire (HART, 4…20 mA, Modbus),
Bluetooth® wireless technology and App (optional) -
频率
K-band (~26 GHz)
-
天线
80 mm/ 3"
-
测量精度
Liquids: +/- 2 mm (0,08")
Solids. +/- 5 mm (0.2") -
环境温度
-40…+80°C (-40…+176°F)
-
过程温度
-40…+80°C (-40…+176°F)
-
过程压力(绝压)/最大过压限定值
-1…3 bar (-14,5…43 psi)
-
主要接液部件
PVDF, PBT
-
过程连接
Thread:
G1", NPT1";
Flange:
UNI DN80….DN150 (3"…6") -
最大测量距离
Liquids: 20 m (66.6 ft)
Solids: 10 m (32.8 ft) -
通信
4...20 mA HART
Modbus
Bluetooth® wireless technology -
选项
Remote operation via SmartBlue App using Bluetooth®,
Remote HART indicator RIA15 in order structure,
Flooding protection tube,
Different mounting possibilities -
应用限制
DK < 2
Reduction of the max. possible measuring range through:
Media with poor reflection properties
Angle of repose
Extremely loose surfaces of bulk solids, e.g. bulk solids with low bulk weight for pneumatic filling
Build-up, above all of moist products
