行程时间雷达测量

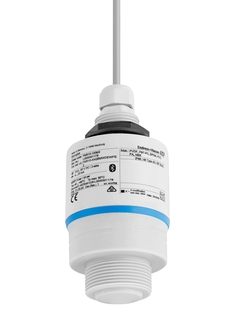

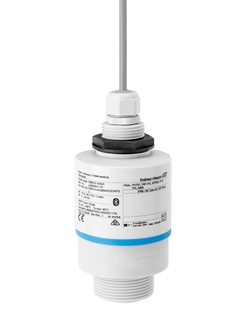

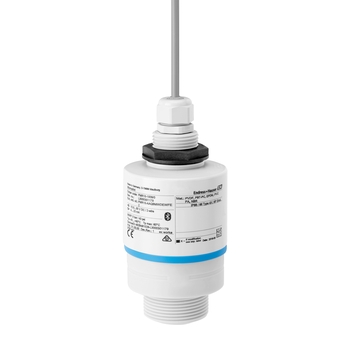

Micropilot FMR10

水和污水行业，以及各行业中的公用工程的液位测量

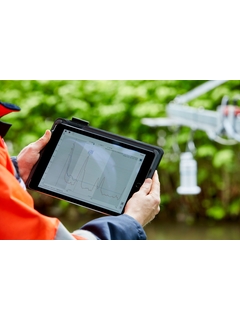

Micropilot FMR10进行连续非接触式物位测量，特别适用于水和污水行业，以及各行业中的公用工程。FMR10是首款使用蓝牙®调试、操作和维护app的非接触式雷达。使用app可以在每台支持蓝牙®的智能手机或平板电脑(iOS、Android)上显示信号曲线。采用一体式结构设计，配备独一无二的芯片，仪表可以在狭小空间中安装使用。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 5 mm (0.2")

过程温度

-40…+60 °C
(-40…+140 °F)

过程压力（绝压）/最大过压限定值

-1…3 bar (-14.50…43 psi)

最大测量距离

8 m

主要接液部件

PVDF、PBT

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

FMR10

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
使用蓝牙®调试、操作和维护app的非接触式雷达
配备独一无二的雷达芯片设计的超紧凑型雷达，满足狭小空间应用要求
最高性价比的雷达
特别适用于水和污水行业，以及各行业中的公用工程(IP 66 / NEMA4x)
整体PVDF材质的外壳可以在户外安装使用，密封接线和整体封装电子部件完全防水，可以在恶劣工况条件下使用
简单设置三个主要参数即可满足大多数应用要求
通过蓝牙®实现简单安全的无线远程访问，即使在危险区中或狭小空间中

应用领域

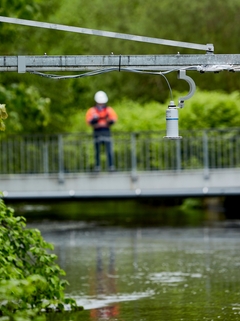

连续液位测量雷达。可以在储罐、敞口池、泵站或下水池中使用。
过程连接：螺纹
过程温度：-40...+60°C (-40...+140°F)
过程压力：-1...+3 bar (-14.5...+43 psi)
测量范围：安装溢流管实现保护时可达12 m (39 ft)
测量精度：± 5 mm (0.2")
工作频率：26 GHz

特征和规格

测量原理

雷达物位仪
特点/应用

- 水和污水的简单应用
- 所有行业中的公用工程
- 简单储罐
特点

Bluetooth®调试，
通过SmartBlue App进行操作和调试
电源/通信

两线制（4…20 mA）
Bluetooth®无线技术和App
频率

K波段（约26 GHz）
测量精度

+/- 5 mm (0.2")
过程温度

-40…+60 °C
(-40…+140 °F)
过程压力（绝压）/最大过压限定值

-1…3 bar (-14.50…43 psi)
主要接液部件

PVDF、PBT
过程连接

螺纹：
G1"、NPT1"；G1 1/2"、NPT1 1/2"
最大测量距离

8 m
通信

Bluetooth®无线技术
证书和认证

CSA C/US
选项

防浸没罩
多种安装方式
应用限制

DK < 4：
FMR5x；
波动液面：
FMR5x；
氨气：
在导波管中使用FMR54；
严重粘附：
带空气吹扫接口的FMR54；
仅PTFE：
FMR52；
计量交接测量：
FMR5xx或NMR8x
