电子振动式
限位检测

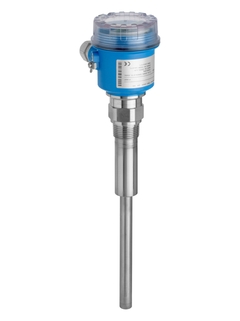

Soliphant FTM20

用于固体散料的一体化音叉限位检测开关

Soliphant FTM20 音叉限位检测开关适用于非流动性固体细料和粗料。多样化的设计用途广泛，取得了粉尘防爆应用认证。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

-40...150 °C
(-40...300 °F)

过程压力（绝压）/最大过压限定值

真空...25 bar
(真空...360 psi)

最小介质密度

200 g/l

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FTM20

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
无需校准：调试简单（即插即用）
抗粘附，免维护
无机械活动件、无需维护，无磨损，使用寿命长。
传感器采用316L材质：与建筑材料磨擦也几乎无损伤

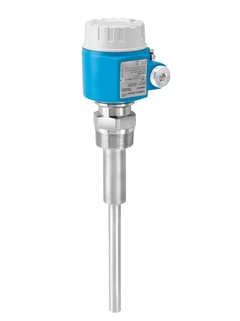

采用F16塑料外壳，外壳盖带视窗，从外部可查看开关状态；可提供F18铝制外壳
不受外部振动和流动噪音影响
通过FM或CSA认证的ATEX II 1/3 D防爆保护

应用领域
一体化限位检测开关，不锈钢外壳

过程连接：螺纹

温度： -40 ~ +150°C (-40 ~ +302°F)

压力： -1 ~ +40bar (-14.5 ~ +580psi)

国际防爆认证，溢出保护WHG，船级认证

特征和规格

测量原理

固体音叉
特点/应用

细颗粒的限位开关
单杆
通用
无需标定
不受粘附或外部振动的影响
坚固耐用
外部读取开关值
一体式仪表
特点

Grain size <= 25 mm (< 0.98 in)
电源/通信

10...45V DC
19...253 VAC继电器
DC PNP 10...45 V
环境温度

-40...70 °C
(-40...160 °F)
过程温度

-40...150 °C
(-40...300 °F)
过程压力（绝压）/最大过压限定值

真空...25 bar
(真空...360 psi)
最小介质密度

200 g/l
主要接液部件

316L
过程连接

螺纹
R 1"
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
传感器长度

225 mm (9")
通信

DPDT继电器
DC PNP，最大350 mA
证书和认证

ATEX、FM、CSA、CSA C/US、IEC Ex、NEPSI
应用限制

密度：< 200g/l
颗粒大小：> 25mm (1")
不适用流化介质

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Soliphant T FTM20, FTM21 Technical Information
Robust point level switch for bulk solids,
also for dust incendive hazard areas

技术信息(TI)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21

Short Instruction (KA)

05/21

德语 , 英语
Operating Instructions Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areas

Short Instruction (KA)

01/18

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170 °C Da/Dc

Ex 防爆说明(XA)
Soliphant T FTM20, FTM21 NEPSI： Ex tD A20/22 IP6X T170 °C 安全指南
音叉料位开关

Ex 防爆说明(XA)
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X

Ex 防爆说明(XA)
Safety Instructions Soliphant T FTM20, FTM21
II 1/3 D Ex ta/tc IIIC T170°C Da/Dc
KEMA 04 ATEX 2254

Ex 防爆说明(XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043

Ex 防爆说明(XA)
Soliphant T FTM20, FTM21 Warning
Warning: Do not damage the Sensor.
!

特殊资料(SD)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

French
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Catálogo soluciones esenciales
Alta calidad a precios competitivos

竞争力手册(CP)

01/17

西班牙语
Discharging control of filter dust
Soliphant T - FTM20 high level detection in a filter dust collector

案例分析(CS)

10/07

英语
Low level detection in 33ft high toothpaste powder silo triggers re-order process
Soliphant T - FTM20 is not affected by high bulk solid column

案例分析(CS)

10/07

英语
Control of discharging gates in silica flour vessel
Soliphant T - FTM20 high level alarm operates in vessel that is
discharged with pressure bursts

案例分析(CS)

10/07

英语
Case study: Relieving the burden of stock control
Soliphant T FTM20 and Fieldgate for level limit detection

案例分析(CS)

09/07

英语
Accurate measurement in animal feed cooler controls pellet press
FTM20 mono-rod sensor outperforms tuning fork sensor in moist
elongated pellet material

案例分析(CS)

07/10

英语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

French
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
Soliphant T
FTM20 with alu housing


07/13

Language neutral
Animation Messprinzip Vibronik
Animation DE mp4 1280x720

动画

10/12

德语
Animation Messprinzip Vibronik
Animation DE flv 480x270

动画

10/12

德语
Measuring Principle Vibronic
Animation EN mp4 1280x720

动画

09/12

英语
Measuring Principle Vibronic
Animation EN flv 480x270

动画

09/12

英语
Animation Measuring Principle Vibronic FR
Animation FR flv 480x270

动画

05/13

French
Measuring Principle Vibronic
Animation ES mp4 1280x720

动画

05/13

英语
Measuring Principle Vibronic
Animation ES flv 480x270

动画

05/13

西班牙语
Animation Measuring Principle Vibronic FR
Animation FR mp4 1280x720

动画

05/13

French
Measuring Principle Vibronic
Animation IT mp4 1280x720

动画

01/13

意大利语
Measuring Principle Vibronic
Animation IT flv 480x270

动画

01/13

意大利语
Measuring Principle Vibronic
Animation TR mp4 1280x720

视频

08/17

土耳其语
Soliphant T
产品型号: FTM20-
一致性声明编号: HE_00844_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
产品型号: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
一致性声明编号: HE_01109_02.19
制造商规格: Food hygiene

Manufacturer Declaration

英语
Soliphant T
产品型号: FTM20-, FTM21-
一致性声明编号: HE_00261_02.21
制造商规格: Food hygiene, 10/2011, 1935/2004

Manufacturer Declaration

德语 , 英语
Soliphant T
产品型号: FTM20-
一致性声明编号: HE_00846_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
产品型号: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
一致性声明编号: HE_01109_01.19
制造商规格: Food hygiene

Manufacturer Declaration

英语
Soliphant T
产品型号: FTM20-, FTM21-
一致性声明编号: FDA_00207_01.19

FDA Declaration

德语 , 英语
Soliphant T
产品型号: FTM20-, FTM21-
一致性声明编号: EC_00553_03.17

EU Declaration

德语 , 英语 , French
Soliphant T
产品型号: FTM20-, FTM21-

EU Declaration

德语 , 英语 , French
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05551

Miscellaneous

俄语
Soliphant M, Soliphant T
产品型号: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02534

Miscellaneous

俄语
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05554

Miscellaneous

俄语
Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: International (IECEx)
认证机构: KEMA

Explosion Protection

英语
Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: Brazil
认证机构: TÜV
类别: zone 20,22
保护: Ex t IIIC T170°C Da/Dc

Explosion Protection

葡萄牙语
Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II 1/3 D

Explosion Protection

德语 , 英语
Soliphant T
产品型号: FTM21-, FTM20-
地区/国家: USA
认证机构: FM
类别: II,/III/1,2/EFG/T4
保护: DIP

Explosion Protection

英语
Soliphant T
产品型号: FTM21-, FTM20-
地区/国家: Canada
认证机构: CSA
类别: II,III/1,2/E,F,G
保护: DIP

Explosion Protection

英语
Product family: Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: China
认证机构:
保护: 030|005|075

Explosion Protection

中文
Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: China
认证机构: NEPSI
类别: zone 20,22
保护: Ex tD A20/A22 IP6X T170°C

Explosion Protection

英语 , 中文
Soliphant M, Soliphant T
产品型号: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex ta IIIC Txxx°C Da, Ex ta IIIC Txxx°C, T500=xxx°C Da, Ex ta/tc IIIC Txxx°C Da/Dc, Ex d [ia Ga] IIC T6...T2 Ga/Gb, Ex d e [ia Ga] IIC T6...T2 Ga/Gb, Ex tb [ia Da] IIIC Txxx°C Da, Ex tb [ia Da] IIIC Txxx°C, T500=xxx°C Da, Ex ta/tb IIIC Txxx°C Da/Db

Explosion Protection

俄语
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜV

Pressure Equipment

德语 , 英语
Soliphant M, Soliphant T
产品型号: FTM20-, FTM21-, FTM50-, FTM51-
地区/国家: Canada (CRN)
认证机构: CRN

Pressure Equipment

英语
Soliphant T
产品型号: FTM20-, FTM21-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 52005910

  铝盖

  O-ring EPDM Aluminium housing F18

  显示详细信息隐藏详细信息
- Nr 20 Order code 52025790

  透明盖

  Gasket EPDM Polyester housing

  显示详细信息隐藏详细信息
- Nr 20 Order code 52027693

  铝盖

  O-ring 70,0x3,0 EPDM for Aluminium housing F13/F17/F18 not for EEx d

  显示详细信息隐藏详细信息
21
- Nr 21 Order code 52004137

  O型圈

  Cover seal set Polyester housing F16

  显示详细信息隐藏详细信息
- Nr 21 Order code 52004277

  密封组件

  consists of: 10x O-ring 70,0x3,0 EPDM

  显示详细信息隐藏详细信息
30
- Nr 30 Order code 52025688

  电子插件

  3-wire Soliphant T FTM20/FTM21

  显示详细信息隐藏详细信息
- Nr 30 Order code 52025691

  电子插件

  relay DPDT Soliphant T FTM20/FTM21

  显示详细信息隐藏详细信息
- Order code 71036514

  诊断插件

  Usage: FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

  显示详细信息隐藏详细信息
- Order code 71040497

  遮阳罩

  Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

  显示详细信息隐藏详细信息
- Order code 71127760

  遮阳罩

  Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

  显示详细信息隐藏详细信息
- Order code 52023313

  滑套 R1-1/2 SS, FTM21

  Switch point adjustment. Material: 316L. Pressureless. Usage: FTM21.

  显示详细信息隐藏详细信息
- Order code 52023312

  滑套

  Soliphant T FTM21 Switch point adjustment Material: 316L pressurised

  显示详细信息隐藏详细信息
- Order code 52024578

  滑动套筒

  Soliphant T FTM21 Switch point adjustment Material: 316L

  显示详细信息隐藏详细信息
- Order code 52025090

  滑动套筒

  Soliphant T FTM21 Switch point adjustment Material: 316L pressurised

  显示详细信息隐藏详细信息
- Order code 52014472

  O型圈

  for weld-in adapter G1 (52001051) Liquiphant M "GW2" Liquiphant T "7", Liquicap M "GWJ", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for weld-in andapter G1, 316L 3.1 (52011896) Liquiphant M "GW2", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for sliding sleeve Soliphant T

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- Soliphant T FTM260

成功案例

新一代音叉液位开关
延长了SIL功能性验证测试的间隔时间

查看我们的客户CABB集团选择新一代Liquiphant FTL51音叉液位开关，延长了SIL功能性验证测试的间隔时间
阅读完整案例
优化罐区系统物流理念

我们在巴塞尔化学品分销商Brenntag Schweizerhall公司中成功实施了高效物流理念。
阅读完整案例
装车 - 与值得信赖的伙伴合作获得安全装车解决方案

Endress+Hauser为全球化工和塑料经销商提供“总体交钥匙解决方案”
阅读完整案例

新闻
Endress+Hauser移动客户端

通过E+H移动客户端，可以快速访问最新产品信息，例如订购产品代码、是否有货、备品备件和其它产品信息。
阅读完整案例

新闻
无法在氨水分离器中进行稳定测量？

我们的Levelflex FMP传感器可以用于危险液体的可靠液位测量，例如：氨水。了解更多有关如何同时确保化工过程的安全性及高效性。
无法在氨水分离器中进行稳定测量？

新闻
如何才能有效地进行烯烃分馏控制呢？

同机械式仪表相比，导波雷达物位测量解决方案能够有效地进行烯烃分馏控制，防止意外停机。
阅读完整案例

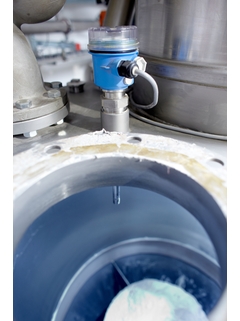

电子振动式限位检测Soliphant FTM20

用于固体散料的一体化音叉限位检测开关

产品规格参数

过程温度

过程压力（绝压）/最大过压限定值

最小介质密度

快速选择

个性化配置

优势

应用领域

特征和规格

Details

测量原理

特点/应用

特点

电源/通信

环境温度

过程温度

过程压力（绝压）/最大过压限定值

最小介质密度

主要接液部件

过程连接

传感器长度

通信

证书和认证

应用限制

文档/手册/软件

附件/备件

老产品

成功案例

新一代音叉液位开关延长了SIL功能性验证测试的间隔时间

优化罐区系统物流理念

装车 - 与值得信赖的伙伴合作获得安全装车解决方案

Endress+Hauser移动客户端

无法在氨水分离器中进行稳定测量？

如何才能有效地进行烯烃分馏控制呢？

电子振动式
限位检测
Soliphant FTM20

新一代音叉液位开关
延长了SIL功能性验证测试的间隔时间
