电子振动式
限位检测

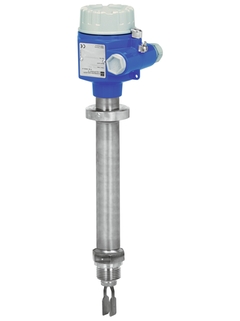

Liquiphant FTL70

用于所有高温液体介质的音叉限位检测开关

Liquiphant FTL70音叉限位检测开关可用于爆炸危险区域，取得各类国际认证。FTL70尤其适用于高温测量场合，温度可达280°C，功能安全性可达SIL2 ，同构冗余情况下可达SIL3 。第二道防护确保设备具有最高程度的安全性和可用性。测量值稳定，不受流动、扰动、气泡、泡沫、振动、固体含量或粘附的影响。

Extended选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

-60...+280 °C
(-76...+540 °F)，
(300°C / 572 °F)，50小时

过程压力（绝压）/最大过压限定值

真空...100 bar
(真空...1450 psi)

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

FTL70

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

F

L

E

X
振动式限位检测- FTL325P Nivotester

开关单元采用本安信号电路，用于连接Liquiphant或Soliphant
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
振动式限位测量- FTL325N Nivotester

开关单元采用NAMUR输入，可采用导轨安装或独立安装
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
可用于功能安全等级要求SIL2/SIL3的安全系统中，符合 IEC 61508/IEC 61511-1标准
采用焊接式密闭馈通传输，传感器受损时，仍保证最大程度的安全性
配备多种电子插件类型，如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
多种过程连接可供选择
无需校准：快捷、经济的设备开启模式
无机械活动件、无需维护，无磨损，使用寿命长。可监测叉体破损情况：保证功能正常
FDA 认证材料(PFA Edlon)

应用领域
限位检测开关，适用于各类液体检测．

过程连接：螺纹和法兰

温度： -60 ～ +280°C (-76 ～ +540°F)

压力：-1 ~ +100bar (-14.5 ~ +1,450psi)

传感器材质：316L, Alloy (根据要求可选PFA 和搪瓷)

国际防爆认证，溢出保护 WHG，船级认证， SIL

特征和规格

测量原理

液体音叉
特点/应用

模块化外壳设计
适用过程温度高达280°C
多种过程连接
模拟接口和总线接口
多项认证（例如防爆认证、WHG）
结构紧凑，例如管道
双层密封/第二道防护
特点

泡沫检测
检测密度变化
第二层防护
电源/通信

PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC或10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM
环境温度

-50...+70 °C
(-58...+158 °F)
过程温度

-60...+280 °C
(-76...+540 °F)，
(300°C / 572 °F)，50小时
过程压力（绝压）/最大过压限定值

真空...100 bar
(真空...1450 psi)
主要接液部件

316L / Alloy合金
PFA和搪瓷通过特殊选型订购
过程连接

螺纹：
G3/4A、G1A、R3/4"、R1、NPT3/4、NPT1
法兰：
DIN DN25...DN100、
ASME 1"...4"、
JIS 25A...100A
传感器长度

65mm (2.56")
通信

PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC或10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM
证书和认证

ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC
安全认证

溢出保护WHG
SIL
设计认证

EN 10204-3.1
NACE MR0175、MR0103
ASME B31.3
AD2000
船级认证

GL/ ABS
选项

重型不锈钢外壳，特别适合石油、天然气行业
组件

FTL325P/FTL375P PFM接口
FTL325N/FTL375N NAMUR接口

显示更多
显示更少
