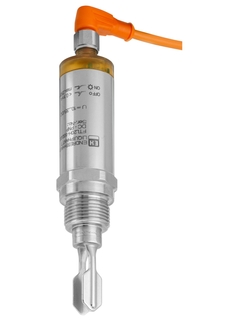

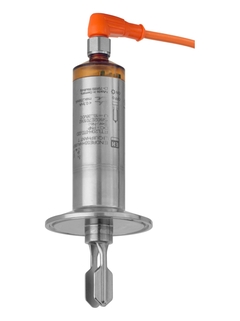

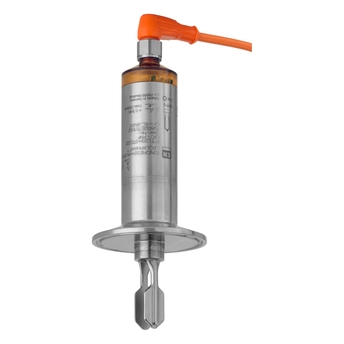

Liquiphant T FTL20H

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

测量原理

液体音叉
特点/应用

紧凑型，卫生型外壳和卫生型过程连接，CIP / SIP，开关点间距38mm，EHEDG认证
电源/通信

19 ... 253V AC，10 ... 35V DC-PNP，ASI总线
环境温度

-40 ... 70℃；25 ... 70 ℃ (ASi)
过程温度

-40 ... 150℃
过程压力（绝压）/最大过压限定值

真空可达40 bar
最小介质密度

0,7g/cm³，(0,4g/cm³ 可选)
主要接液部件

316L
过程连接

"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2", R3/4"
卫生型过程连接

ISO2852三夹头，牛奶接头，齐平安装
传感器长度

64mm
通信

AC, DC-PNP, Asi
证书和认证

WHG、EHEDG、GL船级认证
替代产品

Product phase out planned,

Successor FTL33

显示更多
显示更少

文档/手册/软件

下载类型

过滤

技术资料 Liquiphant T FTL20H
液体限位开关
适用于食品行业，采用一体式结构设计和不锈钢外壳

技术信息(TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement

技术信息(TI)
简明操作指南 Liquiphant FTL20H, FTL50H, FTL51H, FTL33
焊座

Short Instruction (KA)

11/14

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
简明操作指南 Liquiphant T FTL20
限位开关

Short Instruction (KA)

09/04

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
简明操作指南 Liquiphant T FTL20H
限位开关

Short Instruction (KA)

07/04

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
Liquiphant T Operating Instructions
Weld-in adapter without flange with G3/4A

Short Instruction (KA)

06/05

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
Liquiphant FTL20, FTL20H
CSA

Certificate of Compliance No. 1238461

证书(ZE)
Liquiphant FTL20, FTL20H, OTL20, OTL20H
ZU-Nr.: 37102

证书(ZE)
Liquiphant FTL20/OTL20 und FTL20H/OTL20H (Leckage)
WHG

Allgemeine bauaufsichtliche Zulassung

Z-65.40-312 (DIBt)

证书(ZE)
Liquiphant FTL20/OTL20 und FTL20H/OTL20H
WHG

Allgemeine bauaufsichtliche Zulassung

Z-65.11-311 (DIBt)

证书(ZE)
Weld-in adapter G1, G3/4 Special Documentation
Weld-in adapter G1, G3/4

特殊资料(SD)
Solutions in tanker loading
Protect your profit, protect your people

竞争力手册(CP)

08/13

英语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
Animation Messprinzip Vibronik
Animation DE mp4 1280x720

动画

10/12

德语
Animation Messprinzip Vibronik
Animation DE flv 480x270

动画

10/12

德语
Measuring Principle Vibronic
Animation EN mp4 1280x720

动画

09/12

英语
Measuring Principle Vibronic
Animation EN flv 480x270

动画

09/12

英语
Animation Measuring Principle Vibronic FR
Animation FR mp4 1280x720

动画

05/13

fr
Measuring Principle Vibronic
Animation ES flv 480x270

动画

05/13

西班牙语
Measuring Principle Vibronic
Animation ES mp4 1280x720

动画

05/13

英语
Animation Measuring Principle Vibronic FR
Animation FR flv 480x270

动画

05/13

fr
Measuring Principle Vibronic
Animation IT flv 480x270

动画

01/13

意大利语
Measuring Principle Vibronic
Animation IT mp4 1280x720

动画

01/13

意大利语
Measuring Principle Vibronic
Animation TR mp4 1280x720

视频

08/17

土耳其语
Liquicap M, Liquiphant, Liquiphant T, Liquipoint
产品型号: FTL20H-
一致性声明编号: HE_01344_01.20
制造商规格: Food hygiene, 1935/2004

Manufacturer Declaration

德语 , 英语
Liquiphant M, Liquiphant T
产品型号: FTL20H-, FTL51H-, FTL50H-
一致性声明编号: HE_00183_01.15
制造商规格: Food hygiene, 10/2011, 1935/2004

Manufacturer Declaration

德语 , 英语
Liquiphant M, Liquiphant T
产品型号: FTL20H-, FTL50H-, FTL51H-
一致性声明编号: HE_00183_02.15
制造商规格: Food hygiene, 10/2011, 1935/2004

Manufacturer Declaration

德语 , 英语
Liquicap M, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant T, Liquipoint
产品型号: FTW33-, FTL81-, FTL80-, FTL51H-, FTL51-, FTL50H-, FTL50-, FTL330L-, FTL330H-, FTL33-, FTL31-, FTL260-, FTL20H-, FTL20-, FTI52-, FTI51-, FMI52-, FMI51-
一致性声明编号: FDA_00058_03.15

FDA Declaration

德语 , 英语
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquiphant T
产品型号: FTL85-, FTL81-, FTL80-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50X-, FTL50H-, FTL50-, FTL330L-, FTL330H-, FTL33-, FTL31-, FTL260-, FTL20H-, FTL20-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02537

Miscellaneous

俄语
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquiphant T
产品型号: FTL85-, FTL81-, FTL80-, FTL71-, FTL70-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL33-, FTL31-, FTL20H-, FTL20-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP020 003 127

Miscellaneous

俄语
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquiphant T
产品型号: FTL20-, FTL20H-, FTL260-, FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP004 003 127

Miscellaneous

俄语
Liquiphant T
产品型号: FTL20H-
地区/国家: Europe
认证机构: TNO
类别: EHEDG

Hygienic Equipment

英语 , 荷兰语
Liquiphant T
产品型号: FTL20H-, FTL20-, OTL20-, OTL20H-
地区/国家: International
认证机构: AS-International
软件版本号: V.2.1

Fieldbus Conformance

德语 , 英语
Liquiphant T
产品型号: FTL20-, FTL20H-
地区/国家: Canada, USA
认证机构: CSA
类别: GP CCSAUS

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

- Order code

  Unit is not repairable.

  显示详细信息隐藏详细信息
- Order code

  Phase out spares

  显示详细信息隐藏详细信息
- Order code

  12/2017

  显示详细信息隐藏详细信息
- Order code 52021717

  O型圈

  for weld-in adapter G3/4 D=50 316L Liquiphant T FTL20H

  显示详细信息隐藏详细信息
- Order code 52014424

  密封垫圈

  for weld-in adapter G1, adjustable, 316L (52001221) Liquiphant M "GW2" for weld-in adapter G1, adjustable, 316L (52011898) Liquiphant M "GW2" for weld-in adapter G1, adjustable Liquiphant FTL330H/FTL330L, Liquiphant T FTL20H "UPJ

  显示详细信息隐藏详细信息
- Order code 52014472

  O型圈

  for weld-in adapter G1 (52001051) Liquiphant M "GW2" Liquiphant T "7", Liquicap M "GWJ", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for weld-in andapter G1, 316L 3.1 (52011896) Liquiphant M "GW2", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for sliding sleeve Soliphant T

  显示详细信息隐藏详细信息
- Order code 52010156

  套筒扳手

  Liquiphant T FTL20/FTL20H

  显示详细信息隐藏详细信息
- Order code 52027421

  压紧环

  Flush mount FTL20/FTL20H Liquiphant T

  显示详细信息隐藏详细信息
- Order code 52028295

  焊座

  Flush mount process connection FTL20 "1", FTL20H "GDJ" w/o flange Material: 316L, EHEDG compliant Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)

  显示详细信息隐藏详细信息
- Order code 52028294

  Weld-in adapt. G3/4,d=29,316L,sleeve,3.1

  Flush mount FTL20/FTL20H, FTL31/FTL33, w/o flange. Only weld-in adapter w/o seal and ring. Inspection cert. EN10204-3.1 material (316L wetted parts).

  显示详细信息隐藏详细信息
- Order code 52018765

  焊座

  Flush mount process connection FTL20 "1", FTL20H "GDJ", FMI51, FTI51 "GQJ" Material: 316L, EHEDG compliant Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)

  显示详细信息隐藏详细信息
- Order code 52028293

  Weld-in adapt. G3/4,d=50,316L,sleeve,3.1

  Flush mount FTL20/FTL20H, FTL31/FTL33, flange. Only weld-in adapter w/o seal and ring. Inspection cert. EN10204-3.1 material (316L wetted parts).

  显示详细信息隐藏详细信息
- Order code 71093129

  焊座

  Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material Seal: silicone O-ring FDA, EHEDG, 3-A compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

  显示详细信息隐藏详细信息
- Order code 52001051

  焊座，G1，d=60

  齐平安装式过程连接 FTL260 "0", FTL20 "7", FTL20H "GEJ", FTL330H/FTL330L "G", FTL50/FTL51, FTL50H/FTL51H "GW2", FMI51/FMI52, FTI51/FTI52 "GWJ", PMP135 "N", PTP35 "BB" 材质: 316L 密封: 硅橡胶 O-ring

  显示详细信息隐藏详细信息
- Order code 52001221

  焊座

  Flush mount process connection FTL260 "0", FTL20 "7", FTL20H "GEJ", FTL330H/FTL330L "G", FTL50/FTL51, FTL50H/FTL51H "GW2" Liquiphant is adjustable Material: 316L Seal: Silicone O-ring

  显示详细信息隐藏详细信息
- Order code 52011898

  焊座

  Flush mount process connection FTL260 "0", FTL20H "GEJ", FTL50/FTL51, FTL50H/FTL51H "GW2" Liquiphant is adjustable Material: 316L Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)

  显示详细信息隐藏详细信息
- Order code 52001047

  焊座

  齐平式安装过程连接材质: 316L

  显示详细信息隐藏详细信息
- Order code 52006909

  焊座

  Flush mount process connection FTL20H "UPJ", FTL50H/FTL51H "EE2" Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

  显示详细信息隐藏详细信息
- Order code 52021715

  活接头螺母

  for process connection UPJ flush mount weld in adapter 52001047 Liquiphant T FTL20H

  显示详细信息隐藏详细信息

显示更多
显示更少

替代产品

F

L

E

X
Liquiphant FTL33

紧凑、简单、安全 Liquiphant FTL33是一款可靠的限位检测开关，采用紧凑的卫生型设计和不锈钢外壳。适用于液体的溢出保护或泵空转保护。
