超声波测量
行程时间原理

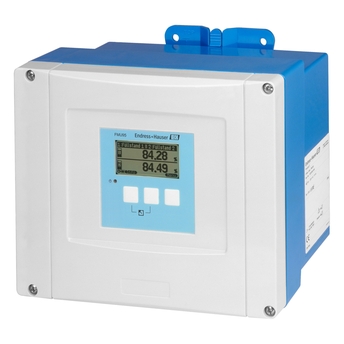

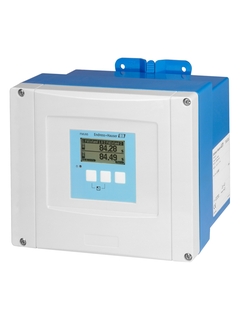

Prosonic FMU95

变送器可现场安装或导轨安装，最多可连接10台传感器-FDU90/91/92/93/95

FMU95分离型变送器可现场安装，或在仪表控制柜中采用导轨安装，适用于液体、浆料、淤泥、粉末和和固体块料的连续性、非接触式物位测量。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 2mm + 测量距离的0.17%

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FMU95

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
六行纯文本显示的简单菜单引导式现场操作，15种语言可选
现场包络线显示，完成快速简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
通过内置或外部温度传感器，实现行程时间校准
线性化功能（最多32点）可自由组态
PROFIBUS DP系统集成，最多可处理20个测量值
FDU9x传感器自动识别

应用领域

配备5至10台传感器，可用于液体、浆料、淤泥、粉末和和固体块料的连续性、非接触物位测量；测量范围可达45m（取决于传感器和测量介质）; 均值或总值计算

特征和规格

测量原理

超声波
特点/应用

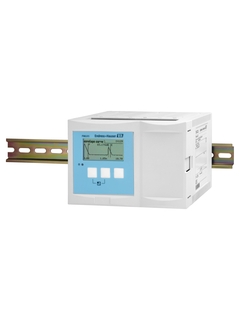

分离型，采用现场外壳或安装在控制机柜中的顶帽式外壳，带5个或10个通道
特点

防护等级：IP 66 / NEMA 4x
自动识别传感器FDU9x
电源/通信

90 ... 253 VAC
10.5 ... 32 VDC
Profibus DP
测量精度

+/- 2mm + 测量距离的0.17%
环境温度

-40...60 °C
(–40...140 °F)
通信

Profibus DP
证书和认证

ATEX、CSA
选项

背光显示屏，6行图形显示，提供本国语言的引导菜单
组件

传感器FDU9x

显示更多
显示更少

测量原理

超声波
特点/应用

分离型，采用现场外壳或安装在控制机柜中的顶帽式外壳，带5或10个通道
特点

防护等级：IP 66 / NEMA 4x
自动识别传感器FDU9x
电源/通信

90 ... 253 VAC
10.5 ... 32 VDC
Profibus DP
测量精度

+/- 2mm + 测量距离的0.17%
环境温度

-40...60 °C
(–40...140 °F)
通信

Profibus DP
证书和认证

ATEX、CSA
选项

背光显示屏，6行图形显示，提供本国语言的引导菜单
组件

传感器FDU9x

显示更多
显示更少
