超声波测量
行程时间原理

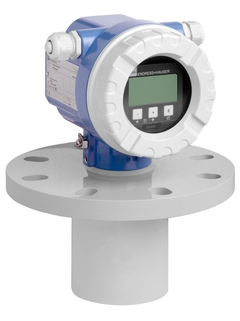

Prosonic FMU44

©Endress+Hauser

经济型物位测量仪,适用于复杂工况下的液体和固体散料的物位测量,测量范围可达20m

Prosonic FMU44适用于液体、浆料和固体块料的非接触物位测量以及明渠和测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况下的物位测量。现场包络线显示可用于简单的仪表故障诊断。线性化功能(最多32点)可将测量值转换成任意单位到的长度、体积或流量

  • 优势

    • 四行纯文本显示,菜单引导式现场操作,快速简单地进行仪表调试,7种语言可选

    • 现场包络线显示,完成简单的仪表故障诊断

    • 提供FieldCare操作软件,用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制

    • 适用于爆炸危险区域(气体-Ex, 粉尘-Ex)

    • 线性化功能(最多32点)可将测量值转换成任意单位到的长度、体积或流量

    • 内置温度传感器,自动校正受温度影响的声速

    • 可选远程显示和操作(与变送器的最大安装间距可达20m(66ft))

  • 应用领域

    适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量;明渠和测量堰的流量测量;系统集成:HART(标准),4…20mA, PROFIBUS PA, FF基金会现场总线;最大测量范围:液体:20m 固体:10m。其它测量范围:FMU40: 液体5m,固体:2m;FMU41:液体:8m,固体:3.5m; FMU42: 液体:10m,固体:5m;FMU43: 液体15m,固体:7m

Details

  • 测量原理

    超声波

  • 特点/应用

    紧凑型超声波变送器

  • 电源/通信

    两线制/四线制(HART)、PROFIBUS PA、FOUNDATION Fieldbus

  • 测量精度

    +/- 4mm或设定量程的+/- 0.2 %

  • 环境温度

    -40...80 °C
    (-40...176 °F)

  • 过程温度

    -40...80 °C
    (-40...176 °F)

  • 过程压力(绝压)/最大过压限定值

    0.7 bar ... 2.5 bar abs
    (10...36 psi)

  • 主要接液部件

    PVDF

  • 过程连接

    法兰
    DN100、ASME 4"、JIS 10K 100
    DN150、ASME 6"、JIS 10K 150
    DN200、ASME 8"、JIS 10K 200
    安装架

  • 盲区距离

    0.5 m (1.9 ft)

  • 最大测量距离

    10 m

  • 通信

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 证书和认证

    ATEX、FM、CSA、INMETRO、NEPSI

  • 应用限制

    注意量程图。

  • 测量原理

    超声波

  • 特点/应用

    紧凑型超声波变送器

  • 电源/通信

    两线制/四线制(HART)、PROFIBUS PA、FOUNDATION Fieldbus

  • 测量精度

    +/- 4mm或设定量程的+/- 0.2 %

  • 环境温度

    -40...80 °C
    (–40...176 °F)

  • 过程温度

    -40...80 °C
    (–40...176 °F)

  • 过程压力(绝压)/最大过压限定值

    0.7 bar ... 2.5 bar abs
    (10...36 psi)

  • 主要接液部件

    PVDF

  • 过程连接

    法兰
    DN100、ASME 4"、JIS 10K 100
    DN150、ASME 6"、JIS 10K 150
    DN200、ASME 8"、JIS 10K 200
    安装架

  • 盲区距离

    0.5 m (1.9 ft)

  • 应用

  • 最大测量距离

  • 通信

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 证书和认证

    ATEX、FM、CSA、INMETRO、NEPSI

  • 应用限制
