超声波测量
行程时间原理

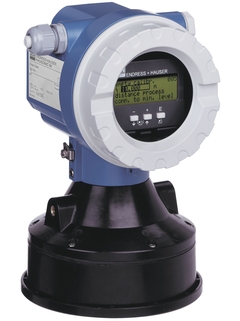

Prosonic FMU43

经济型物位测量仪，适用于复杂工况下的液体和固体散料的物位测量，测量范围可达15m

Prosonic FMU43适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况下的物位测量。现场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意单位的长度、体积或流量

Extended选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 4mm或设定量程的+/- 0.2 %

过程温度

-40...80 °C
(–40...176 °F)

过程压力（绝压）/最大过压限定值

0.7... .5 bar abs
(10...36 psi)

最大测量距离

最大测量距离

主要接液部件

不饱和聚酯、316 Ti

Loading alternative products

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FMU43

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）

应用领域

适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线；最大测量范围：液体：15m 固体：7m。其它测量范围：FMU40: 液体5m，固体：2m；FMU41：液体：8m，固体：3.5m； FMU42: 液体：10m，固体：5m；FMU44: 液体20m，固体：10m

特征和规格

测量原理

超声波
特点/应用

紧凑型超声波变送器
电源/通信

四线制（HART）、PROFIBUS PA、FOUNDATION Fieldbus
测量精度

+/- 4mm或设定量程的+/- 0.2 %
环境温度

-40...80 °C
(–40...176 °F)
过程温度

-40...80 °C
(–40...176 °F)
过程压力（绝压）/最大过压限定值

0.7... .5 bar abs
(10...36 psi)
主要接液部件

不饱和聚酯、316 Ti
过程连接

DN 100、ASME 4"
盲区距离

0.6 m (2 ft)
应用

应用
最大测量距离

最大测量距离
通信

4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
证书和认证

ATEX、FM、CSA、NEPSI
应用限制

应用限制

显示更多
显示更少

测量原理

超声波
特点/应用

紧凑型超声波变送器
电源/通信

四线制（HART）、PROFIBUS PA、FOUNDATION Fieldbus
测量精度

+/- 4mm或设定量程的+/- 0.2 %
环境温度

-40...80 °C
(-40...176 °F)
过程温度

-40...80 °C
(-40...176 °F)
过程压力（绝压）/最大过压限定值

0.7...2.5 bar abs
(10...36 psi)
主要接液部件

不饱和聚酯、316 Ti
过程连接

DN 100、ASME 4"
盲区距离

0.6 m (2 ft)
最大测量距离

7 m (23 ft)
通信

4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
证书和认证

ATEX、FM、CSA、NEPSI
应用限制

注意量程图。

显示更多
显示更少
