超声波测量
行程时间原理

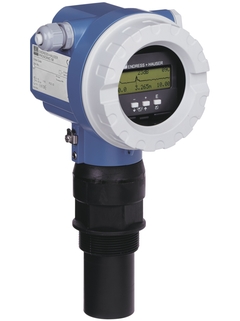

Prosonic FMU41
经济型物位测量仪,适用于复杂工况下的液体和固体散料的物位测量,测量范围可达8m
Prosonic FMU41适用于液体、浆料和固体块料的非接触式物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况下的物位测量。现场包络线显示可用于简单的仪表故障诊断。线性化功能(最多32点)可将测量值转换成任意单位的长度、体积或流量
- F
- L
- E
- X
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
测量精度
+/- 2mm或设定量程的+/- 0,2 %
-
过程温度
-40...80 °C
(–40...176 °F) -
过程压力(绝压)/最大过压限定值
0.7...3 bar abs
(10...44 psi) -
最大测量距离
最大测量距离
-
主要接液部件
PVDF
-
快速选择
个性化配置
-
优势
四行纯文本显示,菜单引导式现场操作,快速简单地进行仪表调试,7种语言可选
现场包络线显示,完成简单的仪表故障诊断
提供FieldCare操作软件,用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能(最多32点)可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器,自动校正受温度影响的声速
可选远程显示和操作(与变送器的最大安装间距可达20m(66ft))
-
应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量;明渠和测量堰的流量测量;系统集成:HART(标准),4…20mA, PROFIBUS PA, FF基金会现场总线;最大测量范围:液体:5m 固体:2m。其它测量范围:FMU41: 液体8m,固体:3.5m;FMU42:液体:10m,固体:5m; FMU43: 液体:15m,固体:7m;FMU44: 液体20m,固体:10m
文档/手册/软件
-
技术资料
Prosonic M FMU40/41/42/43/44
超声波物位测量
一体式变送器,非接触式物位测量
适用于液体、浆料和固料的物位测量技术信息(TI) -
Weld-in adapter, process adapter and flanges
Level and pressure measurement
技术信息(TI) -
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materials操作手册(BA) -
操作手册
Prosonic M FMU40/41/42/43/44
超声波物位测量
操作手册(BA) -
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materials操作手册(BA) -
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materials操作手册(BA) -
Prosonic M FMU40/41/42/43
Wiring diagram
Compact transmitters for non-contact level measurement of fluids, pastes
and coarse bulk materialsShort Instruction (KA)11/09德语 , 英语 -
简明操作指南
Prosonic M FMU40/41/42/43/44
FF
超声波物位仪
Short Instruction (KA)09/11英语 -
简明操作指南
Prosonic M FMU40/41/42/43/44
PROFIBUS
超声波物位仪
Short Instruction (KA)09/11英语 -
简明操作指南
Prosonic M FMU40/41/42/43/44
HART
超声波物位仪
Short Instruction (KA)09/11英语 -
Ultrasonic level measurement
Ultrasonic level measurement
Short Instruction (KA)08/03德语 , 英语 -
Weather protection cover
Mounting Instruction
Weather protection cover for devices with F12/T12/F23 housing.
Short Instruction (KA)06/07德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语 -
Display VU331
Micropilot M, Levelflex M, Prosonic M, Micropilot S
Short Instruction (KA)01/16德语 , 英语 -
Terminal module for housing F12/F23
Installation Instruction
Micropilot M, Levelflex M, Prosonic M
安装指南(EA) -
Sealing kit - installation instruction
Prosonic M
安装指南(EA) -
Cable separate version
Installation Instructions
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S
安装指南(EA) -
CSA Control Drawing
960006278 E
Prosonic M FMU40, FMU41, FMU42, FMU44
HART
ISEx 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex tD A20/21 IP6X T84°C...T115°C
Ex tD A20/22 IP6X T84°C...T104°C
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
EAC:
Ex ta/tb IIIC T84...115°C Da/Db X
Ex ta/tc IIIC T84...104°C Da/Dc X
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
CSA Control Drawing
960006282 D
Prosonic M FMU40, FMU41, FMU42, FMU44
HART
IS / T12-OVPEx 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
Ex d [ia] IIC T Ga/Gb
Ex d [ia] IIC T Gb
TÜV 13.0899 X (INMETRO)Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
ATEX: II 1/2 G Ex d [ia Ga] IIC T4...T6 Gb
II 2 G Ex d [ia] IIC T4...T6 Gb
IECEx: Ex d [ia Ga] IIC T4...T6 Gb
Ex d [ia] IIC T4...T6 Gb
KEMA 02 ATEX 1006; IECEx DEK 11.0014Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex d [ia Ga] IIC T4...T6 Ga/Gb
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU43, FMU44
HART, PROFIBUS PA, FOUNDATION Fieldbus
ATEX: II 3 G Ex nA IIC T6...T3 Gc (FMU40/41/42/44)
II 3 D Ex tc IIIC Txx°C Dc (FMU40/41/42/43/44)
IECEx: Ex nA IIC T6...T3 Gc (FMU40/41/42/44)
EG 04 007; IECEx DEK 11.0014Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
4-20 mA HART
ATEX: II 1/2 G Ex ia IIC T6 Ga/Gb, II 2 G Ex ia IIC T6 Gb
IECEx: Ex ia IIC T6 Ga/Gb
KEMA 02 ATEX 1006; IECEx DEK 11.0014Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
KEMA 02 ATEX 1006
II 1/2 G, II 2 G
Protection: Ex ia IIC T4...T6Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
PROFIBUS PA, FOUNDATION Fieldbus
Ex ia IIC T1...T6 Ga/Gb
Ex ia IIC T1...T6 Gb
GYJ12.1530X (NEPSI)Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
Ex ta/tb IIIC T84...104°C Da/Db X
Ex ta/tc IIIC T84...104°C Da/Dc XEx 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
KEMA 02 ATEX 1006
II 1/2 G, II 2 G
Protection: Ex ia IIC T4...T6Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex tD A20/21 IP6X T84°C...T104°C
Ex tD A20/22 IP6X T84°C...T104°C
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
HART, PROFIBUS PA, FOUNDATION Fieldbus
ATEX: II 1/2 D Ex ta/tb IIIC T104°C Da/Db
II 2 D Ex tb IIIC T95°C Db
II 1/3 D Ex ta/tc IIIC T104°C Da/Dc
II 3 D Ex tc IIIC T95°C Dc
IECEx: Ex ta/tb IIIC T104°C Da/Db
Ex ta/tc IIIC T104°C Da/Dc
KEMA 02 ATEX 1006; IECExDEK 11.0014Ex 防爆说明(XA) -
CSA Control Drawing
960006280 D
Prosonic M FMU40, FMU41, FMU42, FMU44
T12
XPEx 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
FM Control drawing
960006275 E, 960006277 E
FISCO/ENTITY-installationEx 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex ia IIC T4...T6 Ga/Gb
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
FM Control drawing
960006285 D
T12-OVP / ISEx 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
EAC:
Ga/Gb Ex d [ia] IIC T6...T4 X
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
4-20 mA HART
Ex ia IIC T1...T6 Ga/Gb
Ex ia IIC T1...T6 Gb
GYJ12.1530X (NEPSI)Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
ATEX: II 1/2 D Ex ta/tb IIIC T115°C Da/Db
II 2 D Ex tb IIIC T115°C Db
II 1/3 D Ex ta/tc IIIC T104°C Da/Dc
II 3 D Ex tc IIIC T100°C Dc
IECEx: Ex ta/tb IIIC T115°C Da/Db
Ex ta/tc IIIC T104°C Da/Dc
KEMA 02 ATEX 1006, IECEx DEK 11.0014Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
FM Control drawing
960006276 E
T12 / XPEx 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
PROFIBUS PA, FOUNDATION Fieldbus
Ex ia IIC T Ga/Gb
Ex ia IIC T Gb
TÜV 13.0899 X (INMETRO)Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
EAC:
Ga/Gb Ex ia IIC T6...T4 X
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
KEMA 02 ATEX 1006
II 1/2 G, II 2 G
Protection: Ex ia IIC T4...T6Ex 防爆说明(XA) -
Safety Instructions
Micropilot M, Levelflex M, Prosonic M
FM Control Drawing
EMC C-module for ToF apparatus
Cl. I, II, III, Div. 2, Group A, B, C, D, E, F, G
and Cl. I, Zone 2, Group IIC
NIFW installationEx 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
PROFIBUS PA, FOUNDATION Fieldbus
ATEX: II 1/2 G Ex ia IIC T6 Ga/Gb, II 2 G Ex ia IIC T6 Gb
IECEx: Ex ia IIC T6 Ga/Gb
KEMA 02 ATEX 1006; IECEx DEK 11.0014Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex ia IIC T4...T6 Ga/Gb
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
CSA Control Drawing
960006283 D, 960006284 D
Prosonic M FMU40, FMU41, FMU42, FMU44
PROFIBUS PA, FOUNDATION Fieldbus
FISCO-/ENTITY-installation / T12-OVPEx 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
FM Control drawing
960006274 E
ISEx 防爆说明(XA) -
CSA Control Drawing
960006279 D, 960006281 D
Prosonic M FMU40, FMU41, FMU42, FMU44
PROFIBUS PA, FOUNDATION Fieldbus
FISCO-/ENTITY-installationEx 防爆说明(XA) -
Prosonic M FMU40/41/42/43/44
EAC:
2Ex nA IIC T6...T4 Gc X
Ex tc IIIC T95..115°C Dc X
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
4-20 mA HART
Ex ia IIC T Ga/Gb
Ex ia IIC T Gb
TÜV 13.0899 X (INMETRO)Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
EAC:
Ga/Gb Ex ia IIC T6...T4 X
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic M FMU40, FMU41, FMU42, FMU44
FM Control drawing
960006286 D, 960006287 D
T12 - OVP / FISCO/ENTITY-installationEx 防爆说明(XA) -
Prosonic M FMU40, FMU41, FMU42, FMU44
NEPSI:
Ex nA IIC T3...T6 Gc
安全指南
超声波物位测量
Ex 防爆说明(XA) -
Prosonic M FMU40, FMU41
TIIS
Drawing No.: 960523-S001 Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42, FMU44
Drawing No.: 960523-2082 C
Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
FM
Drawing No.: 960523-1082 C Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
PROFIBUS PA, FOUNDATION Fieldbus
CSA
Drawing No.: 960523-2081 C, 960523-2083 B Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
IS-HART
CSA
Drawing No.: 960523-2084 B Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
PROFIBUS PA, FOUNDATION Fieldbus
FM
Drawing No.: 960523-1085 B, 960523-1086 B Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
IS-HART
FM
Drawing No.: 960523-1084 B Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
IS-HART
FM
Drawing No.: 960523-1080 C Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
PROFIBUS PA, FOUNDATION Fieldbus
CSA
Drawing No.: 960523-2085 B, 960523-2086 B Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42, FMU44
Drawing No.: 960523-2080 D
Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42, FMU44
Drawing No.: 960523-2085 C, 960523-2086 C
Drawing Type: Control drawing证书FM/CSA (ZD) -
Grounding of screen variations
Screen grounding
证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
PROFIBUS PA, FOUNDATION FIeldbus
FM
Drawing No.: 960523-1081 C, 960523-1083 C Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42, FMU44
Drawing No.: 960523-2084 C
Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
IS-HART
CSA
Drawing No.: 960523-2080 C Drawing Type: Control drawing证书FM/CSA (ZD) -
Prosonic M FMU40, FMU41, FMU42
CSA
Drawing No.: 960523-2082 C Drawing Type: Control drawing证书FM/CSA (ZD) -
Interoperability Statement: Prosonic M, HART
Endress+Hauser field device has been tested with Rockwell Automation
Integrated Architecture-based host system Allen-Bradley ControlLogix.
Prosonic M, HART Level Transmitter, Device Revision: 2, Device ID: 0x11,
Software Revision: 1.02.00特殊资料(SD) -
Integration Test Summary ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document provides a brief summary of Open Integration tests for
Reference
Topology ME01. All content of this document is jointly developed,
reviewed and
approved by Mitsubishi Electric and Endress+Hauser as a common
deliverable of Open
Integration.特殊资料(SD) -
List of Tested Devices and Versions ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document lists all relevant components and devices with versions as
used for
testing of the Reference Topology ME01. All content of this document is
jointly
developed, reviewed and approved by Mitsubishi Electric and
Endress+Hauser as a
common deliverable of Open Integration.特殊资料(SD) -
Integration Tutorial ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document provides a step by step description on how to integrate
Endress+Hauser
PROFIBUS devices with the Mitsubishi Electric MELSEC Q System. All
content of this
document is jointly developed, reviewed and approved by Mitsubishi
Electric and
Endress+Hauser as a common deliverable of Open Integration.特殊资料(SD) -
Interoperability Statement: Prosonic M, FOUNDATION fieldbus
Endress+Hauser field device has been tested with Rockwell Automation
Integrated Architecture-based host system Allen-Bradley ControlLogix.
Prosonic M, FOUNDATION fieldbus Level Transmitter, Device Revision: 3,
DD Revision: 3, Device ID: 0x1011, Software Revision: 2.04特殊资料(SD) -
Interoperability Statement: Prosonic M, FOUNDATION fieldbus
Endress+Hauser field device has been tested with Rockwell Automation
Integrated Architecture-based host system Allen-Bradley ControlLogix.
Prosonic M, FOUNDATION fieldbus Level Transmitter, Device Revision: 4,
DD Revision: 1, Device ID: 0x1011, Software Revision:4.00特殊资料(SD) -
Reference Topology ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document specifies the Open Integration Reference Topology ME01.
All content of
this document is jointly developed, reviewedand approved by Mitsubishi
Electric and
Endress+Hauser as a common deliverable of Open Integration.特殊资料(SD) -
Simatic PDM HART Package 1.14.00
Manufacturer Information includes PDM - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.14.00生产商信息(MI) -
Simatic PDM PROFIBUS Package V1.12.00
Manufacturer Information includes PDM - Device List, Release Notes –
PROFIBUS
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00生产商信息(MI) -
AMS HART Package V1.12.00
Manufacturer Information includes AMS - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00生产商信息(MI) -
PRM FOUNDATION fieldbus Package V1.05.00
Manufacturer Information includes PRM - Device List, Release Notes –
FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.05.00生产商信息(MI) -
AMS FOUNDATION fieldbus Package V1.06.00
Manufacturer Information includes AMS - Device List, Release Notes –
FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.06.00生产商信息(MI) -
Prosonic M: FMU40, FMU41, FMU42, FMU43
Manufacturer information for users regarding software updates (NE53)
Prosonic M: FMU40, FMU41, FMU42, FMU43
Software version V 1.04.00 PA生产商信息(MI) -
Prosonic M FMU4x
Manufacturer Information for users regarding software updates (NE53)
Software version V01.04.00 HART and PROFIBUS PA
生产商信息(MI) -
PRM HART Package V1.08.00
Manufacturer Information includes PRM - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.08.00生产商信息(MI) -
Brewery application: Malt preparation, Application 2
Meas. point 1: level measurement in the malt silo
Application 1: levelflex行业解决方案(SO)英语 -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
实际应用(FA)09/19西班牙语 -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac实际应用(FA)03/19fr -
Level measurement
Product overview for applications in liquids and bulk solids
实际应用(FA)03/17英语 -
Level measurement
Product overview for applications in liquids and bulk solids
实际应用(FA)03/17英语 -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
实际应用(FA)03/17德语 -
Prosonic M Ultrasonic Level via PROFIBUS PA to the PlantPAx Process
Automation System
System using a 1788HP-EN2PAR Linking Device
Integration Document系统合作伙伴(SP)01/13英语 -
Prosonic M Ultrasonic Level via HART to the PlantPAx Process Automation
System
System using a ControlLogix 1756 HART Analog Input Module
Integration Document系统合作伙伴(SP)01/09英语 -
Prosonic M FMU40 / FMU41 / FMU42
Füllstand-Messwertaufnehmer und Umformer ausgeführt als Kompakt-
Ultraschallaufnehmer zur kontinuierlichen Füllstandmessung简易文本11/16德语 -
Prosonic M FMU41
Kompakt-Ultraschall-Füllstandmessumformer
简易文本02/09德语 -
GSD Single, GSD_EH_PA_LE_Prosonic_0x152C_V01_00_PALIB, 14.04.2014 (Level,
Prosonic M, 0x152C)
PROFIBUS PA,
PROFIBUS System Version: AnyGeneral Station Description (GSD)1.00.00Language neutral -
EDD Single, EH_FF_LE_ProsonicM_0x1011_0x04_0x03_FFLIB_ITK5_20, 09.11.2016
(Level, Prosonic M, 0x101
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: ITK 5.20Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_LE_ProsonicM_0x0011_0x02_0x01, 07.11.2018 (Level, Prosonic M, 0x0011)
HART,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_LE_ProsonicM_0x0011_0x04_0x01, 07.11.2018 (Level, Prosonic M, 0x0011)
HART,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, EH_FF_LE_ProsonicM_0x1011_0x03_0x01_FFLIB_ITK4_01, 09.11.2016
(Level, Prosonic M, 0x101
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: ITK 4.01Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_PA_LE_ProsonicM_0x152C_0x02_0x01, 07.01.2019 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, EH_FF_LE_ProsonicM_0x1011_0x04_0x02_FFLIB_ITK5_00, 09.11.2016
(Level, Prosonic M, 0x101
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: ITK 5.00Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_PA_LE_ProsonicM_0x152C_0x04_0x01, 07.01.2019 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, EH_FF_LE_ProsonicM_0x1011_0x03_0x03_FFLIB_ITK4_60, 09.11.2016
(Level, Prosonic M, 0x101
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: ITK 4.60Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, EH_FF_LE_ProsonicM_0x1011_0x04_0x01_FFLIB_ITK4_61, 09.11.2016
(Level, Prosonic M, 0x101
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: ITK 4.61Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, ProsonicM_FMU4x_PA_V4_xx, 20.10.2020 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.155.349Language neutral -
DTM Single, ProsonicM_FMU4x_PA_V2_00___2_02, 20.10.2020 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.155.349Language neutral -
DTM Single, ProsonicM_FMU4x_PA_V2_06, 20.10.2020 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.155.349Language neutral -
DTM Single, ProsonicM_FMU4x_PA_V2_04, 20.10.2020 (Level, Prosonic M, 0x152C)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.155.349Language neutral -
DTM Single, ProsonicM_FMU4x_V2_00, 23.10.2020 (Level, Prosonic M, 0x0011)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, ProsonicM_FMU4x_V4_xx, 23.10.2020 (Level, Prosonic M, 0x0011)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
Plant Resource Manager Version: R3.11Device Type Manager (DTM)1.4.188.39Language neutral -
Faceplate Library, PRM_FF_Package_Level_1_05_00, 29.05.2018 (Level)
FOUNDATION Fieldbus H1,
Plant Resource Manager Version: R3.02, R3.12Faceplate1.05.00Language neutral -
Animation Measuring Principle Time-of-Flight
Animation FR flv 480x270
动画08/13fr -
Animation Measuring Principle Time-of-Flight
Animation FR mp4 1280x720
动画08/13fr -
Animation Measuring Principle Time-of-Flight
Animation ES mp4 1280x720
动画05/13西班牙语 -
Animation Measuring Principle Time-of-Flight
Animation ES flv 480x270
动画05/13西班牙语 -
Animation Measuring Principle Time-of-Flight
Animation DE mp4 1280x720
动画04/13德语 -
Animation Measuring Principle Time-of-Flight
Animation EN mp4 1280x720
动画04/13英语 -
Animation Measuring Principle Time-of-Flight
Animation EN flv 480x270
动画04/13英语 -
Animation Measuring Principle Time-of-Flight
Animation DE flv 480x270
动画04/13德语 -
Animation Measuring Principle Time-of-Flight
Animation TR mp4 1920x1080
视频08/17土耳其语 -
Prosonic M
产品型号: FMU41-
一致性声明编号: HE_01174_01.19
制造商规格: Food hygiene, 10/2011, 1935/2004Manufacturer Declaration德语 , 英语 -
Prosonic M
产品型号: FMU41-
一致性声明编号: HE_00606_01.17
制造商规格: RoHSManufacturer Declaration中文 -
Prosonic M
产品型号: FMU41-
一致性声明编号: HE_00611_01.17
制造商规格: RoHSManufacturer Declaration中文 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
一致性声明编号: KEMA02ATEX1006EU Declaration德语 , 英语 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU43-, FMU44-
EU Declaration德语 , 英语 , fr -
Prosonic M, Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02534Miscellaneous俄语 -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05551Miscellaneous俄语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP020 003 127Miscellaneous俄语 -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05554Miscellaneous俄语 -
Prosonic M, Prosonic T
产品型号: FMU30-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-
地区/国家: China
认证机构: ACMA
证书号: EC12010AMiscellaneous英语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: South Korea
认证机构: KTL
保护: Ex d [ia] IIC T6Explosion Protection德语 , 英语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: South Korea
认证机构: KTL
保护: Ex ia IIC T6Explosion Protection -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: China
认证机构: NEPSI
保护: Ex ia IIC T6...T4 Ga/Gb, Ex tD A20/A21 IP6X Txxx°C, Ex tD A20/A22 IP6X Txxx°C, Ex d [ia Ga] IIC T6...T4 Ga/GbExplosion Protection中文 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II 1/3 D, II 1/2 G, II 1/2 D, II 3 D
保护: Ex ia IIC T6...T4, Ex ta/tc IIIC Txxx°C Da/Dc, Ex ta/tb IIIC Txxx°C Da/Db, IIIC Txxx°C Dc, Ex d [ia] IIC T6...T4Explosion Protection德语 , 英语 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU43-
地区/国家: Brazil
认证机构: TÜV
保护: Ex d [ia], Ex e mb [ia], Ex iaExplosion Protection葡萄牙语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: South Korea
认证机构: KTL
保护: Ex ia IIC T6Explosion Protection -
Prosonic M
产品型号: FMU44-, FMU43-, FMU42-, FMU41-, FMU40-
地区/国家: Canada, USA
认证机构: CSA
类别: CL. I, II, III, 1 ABCDEFG
保护: GP, Ex ia, Ex dExplosion Protection英语 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU43-, FMU44-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex d [ia] IIC T6...T4 Ga/Gb, Ex ia IIC T6...T4 Ga/Gb, Ex ta/tc IIIC Txxx°C Da/Dc, Ex ta/tb IIIC Txxx°C Da/DbExplosion Protection英语 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU43-, FMU44-
地区/国家: Europe
认证机构: Endress+Hauser
类别: II 3 D, II 3 G
保护: Ex nA IIC T6...T3 Gc, Ex t IIIC Txxx°C DcExplosion Protection德语 , 英语 , fr -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: China
认证机构: NEPSIExplosion Protection英语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: South Korea
认证机构: KTL
保护: Ex ia IIC T6Explosion Protection德语 , 英语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d [ia], Ex ia, Ex m, Ex nA, Ex t, Ex ta/tc, Ex ta/tbExplosion Protection俄语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: South Korea
认证机构: KTL
保护: Ex ia IIC T6Explosion Protection德语 , 英语 -
Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU44-
地区/国家: USA
认证机构: FM
类别: I/zone 1, II,III/1/E,F,G/T6...T1, I,II,III/1/A,B,C,D,E,F,G/T6...T1, I/1/A,B,C,D/T6...T1, I/2/A,B,C,D/T6...T1
保护: DIP, IS, NI, XP/IS, AEx d ia IIC T6...T1, AEx ia IIC T6...T1Explosion Protection英语 -
Product Family: Prosonic M
产品型号: FMU40-, FMU41-, FMU42-, FMU43-
地区/国家: International
认证机构: Fieldbus Foundation
软件版本号: DEVICE REV. 04, DD-ITK 5.20Fieldbus Conformance英语 -
Product Family: Prosonic M
产品型号: FMU43-, FMU41-, FMU42-, FMU40-
地区/国家: International
认证机构: PI, PROFIBUS International
软件版本号: PROFILE 3.0Fieldbus Conformance英语 -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜVPressure Equipment德语 , 英语 -
Prosonic M, Prosonic S
产品型号: FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: OC.C.29.004.A № 50999/1Metrology俄语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 12134Metrology俄语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Belarus
认证机构: BEL
证书号: 9773Metrology俄语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-
地区/国家: Uzbekistan
认证机构: UZS
证书号: 02.6925Metrology俄语 -
Prosonic, Prosonic M, Prosonic S
产品型号: FDU91-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-
地区/国家: Malaysia
证书号: SPAN/BPI/2653-2019Metrology英语
附件/备件
-
老产品
