超声波测量
行程时间原理

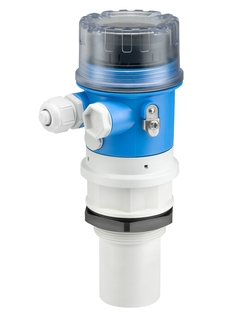

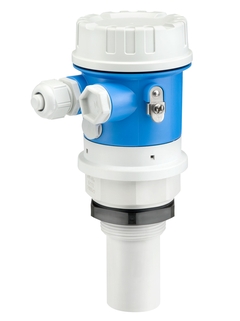

Prosonic FMU30

经济型全能物位测量仪，适用于液体和固体散料的物位测量。

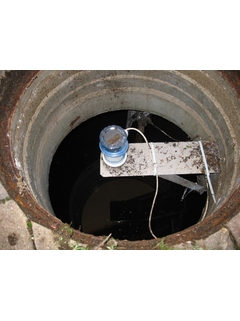

应用范围包括废水处理厂、过程水储罐装载以及储存罐、缓冲罐的物位监测。FMU30提供成熟的软件算法，四行纯文本显示提醒和报警信息，确保快速的故障响应，显示器同时显示包络线，现场直接显示分析结果，保证迅速准确的故障诊断。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 3mm或设定量程的+/- 0.2 %

过程温度

-20 °C...+60 °C
(-4 °F...+140 °F)

过程压力（绝压）/最大过压限定值

0.7 bar...3 bar abs
(10 psi ...44 psi)

最大测量距离

最大测量距离

主要接液部件

PP/EPDM

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FMU30

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
非接触测量，最大限度地减少维护服务
螺纹G1½或1½NPT以上均可安装
内置温度传感器，自动校正受温度影响的声速

应用领域

适用于液体、浆料、淤泥和固体块料的连续性、非接触物位测量；系统集成： 4...20mA；最大测量范围：1½传感器：液体：5m(16ft); 固体：2m (6.6ft）；2"传感器：液体8m，固体：3.5m (11 ft)

特征和规格

测量原理

超声波限位
特点/应用

Compact ultrasonic transmitter
电源/通信

2-wire
环境温度

-20 °C...+60 °C

(-4 °F...+140 °F)
过程温度

-20 °C...+60 °C

(-4 °F...+140 °F)
过程压力（绝压）/最大过压限定值

0.7 bar...3 bar abs

(10 psi ...44 psi)
主要接液部件

PP/EPDM
过程连接

G / NPT 1 1/2"

G / NPT 2"
盲区距离

Sensor 1 1/2": 0.25 m,

Sensor 2": 0.35 m
通信

4...20 mA
证书和认证

ATEX, CSA C/US, IEC Ex, NEPSI
选项

Accessory Enclosed:

UNI flange 2"... 4"
应用限制

Take notice of range diagram

显示更多
显示更少

测量原理

超声波
特点/应用

紧凑型超声波变送器
电源/通信

两线制连接
测量精度

+/- 3mm或设定量程的+/- 0.2 %
环境温度

-20...60 °C
(-4...140 °F)
过程温度

-20...60 °C
(- 4...140 °F)
过程压力（绝压）/最大过压限定值

0.7...3 bar abs
(10...44 psi)
主要接液部件

PP/EPDM
过程连接

G / NPT 1 1/2"
G / NPT 2"
盲区距离

1 1/2"：0.25 m (0.8 ft)
2"：0.35 m (1.15 ft)
应用

应用
最大测量距离

最大测量距离
通信

4...20mA
证书和认证

ATEX、CSA C/US、IEC Ex、NEPSI
选项

安装附件：
UNI法兰2" ... 4"
应用限制

应用限制

显示更多
显示更少

测量原理

超声波
特点/应用

紧凑型超声波变送器
电源/通信

两线制连接
测量精度

+/- 3mm或设定量程的+/- 0.2 %
环境温度

-20...60 °C
(-4...140 °F)
过程温度

-20...60 °C
(-4...140 °F)
过程压力（绝压）/最大过压限定值

0.7... 3 bar abs
(10...44 psi)
主要接液部件

PP/EPDM
过程连接

G / NPT 1 1/2"
G / NPT 2"
盲区距离

传感器1 1/2"：0.25m
传感器2"：0.35m
最大测量距离

传感器1-1/2"：2m (6.6 ft)
传感器2"：3.5m (11ft)
通信

4...20mA
证书和认证

ATEX、CSA C/US、IEC Ex、NEPSI
选项

安装附件：
UNI法兰2" ... 4"
应用限制

注意量程图。

显示更多
显示更少

测量原理

超声波限位
特点/应用

Compact ultrasonic transmitter
电源/通信

2-wire
环境温度

-20 °C...+60 °C,

(-4 °F...+140 °F)
过程温度

-20 °C...+60 °C,

(-4 °F...+140 °F)
过程压力（绝压）/最大过压限定值

0.7 bar...3 bar abs,

(10 psi ...44 psi)
主要接液部件

PP/ EPDM
过程连接

G / NPT 1 1/2",

G / NPT 2"
盲区距离

Sensor 1 1/2": 0.25 m,

Sensor 2": 0.35 m
通信

4...20 mA
证书和认证

ATEX, CSA C/US, IEC Ex, NEPSI
选项

Accessory Enclosed:

UNI flange 2"...4"
应用限制

Take notice of range diagramm

显示更多
显示更少

文档/手册/软件

下载类型

过滤

超声波物位测量技术资料
一体式变送器，非接触式物位测量
适用于液体、浆料和固料的物位测量

技术信息(TI)
操作手册 Prosonic T FMU30
超声波物位测量

操作手册（BA）
Prosonic T FMU30
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materials

操作手册（BA）
简明操作指南 Prosonic T FMU30
超声波物位仪

Short Instruction (KA)

02/14

英语
Ultrasonic Level Measurement
Prosonic T FMU30

Short Instruction (KA)

02/10

德语 , 英语
Sensor for FMU30 Installation instruction
Prosonic T FMU30

安装指南(EA)
Display for FMU30 Installation instruction
Prosonic T FMU30

安装指南(EA)
Electronics for FMU30 Installation instruction
Prosonic T FMU30 - exchange of electronics

安装指南(EA)
Prosonic T FMU30 NEPSI： Ex ia IIC T5 Ga/Gb 安全指南
超声波液位计和超声波料位计

Ex 防爆说明(XA)
Prosonic T FMU30
ATEX:
II 1/2 G Ex ia IIC T5 Ga/Gb
IECEx:
Ex ia IIC T5 Ga/Gb

Ex 防爆说明(XA)
Safety Instructions Prosonic T FMU30
Ex ia Class I, Division 1, Group A-D, T5
Class I, Zone 0, AEx/Ex ia IIC T5 Ga

Ex 防爆说明(XA)
Prosonic T FMU30 EAC: Ga/Gb Ex ia IIC T5 X Safety Instructions
Ultrasonic Level Measurement

Ex 防爆说明(XA)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

French
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Catálogo soluciones esenciales
Alta calidad a precios competitivos

竞争力手册(CP)

01/17

西班牙语
Prosonic T FMU30
Ultrasonic Level Measurement
Compact transmitters for non-contact level measurement of fluids, pastes
and coarse
bulk materials

简易文本

07/16

英语
Prosonic T FMU30
Ultraschall-Füllstandmessung
Zweileiter Kompaktgerät zur berührungslosen Füllstandmessung von
Flüssigkeiten, Pasten, Schlämmen und grobkörnigen Schüttgütern

简易文本

05/11

德语
Radar or ultrasonic measurement
Animation FR 1280x720 mp4

动画

07/16

French
Radar or ultrasonic measurement
Animation DE 960x540 mp4

动画

07/16

德语
Radar or ultrasonic measurement
Animation flv EN

动画

06/15

英语
Radar or ultrasonic measurement
Animation mp4 EN

动画

06/15

英语
Prosonic T
产品型号: FMU30-
一致性声明编号: HE_00621_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
Prosonic T
产品型号: FMU30-
一致性声明编号: HE_00622_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
Prosonic T
产品型号: FMU30-
一致性声明编号: EC_00509_03.17

EU Declaration

德语 , 英语 , French
Prosonic T
产品型号: FMU30-

EU Declaration

德语 , 英语
Prosonic M, Prosonic T
产品型号: FMU30-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-
地区/国家: China
认证机构: ACMA
证书号: EC12010A

Miscellaneous

英语
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP020 003 127

Miscellaneous

俄语
Prosonic T
产品型号: FMU30-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 1/2 G
保护: Ex ia IIC T5 Ga/Gb

Explosion Protection

英语
Prosonic T
产品型号: FMU30-
地区/国家: International, International (IECEx)
认证机构: DEKRA
保护: Ex ia IIC T5 Ga/Gb

Explosion Protection

英语
Prosonic T
产品型号: FMU30-
地区/国家: China
认证机构: NEPSI
保护: Ex ia IIC T5 Ga/Gb

Explosion Protection

英语
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d [ia], Ex ia, Ex m, Ex nA, Ex t, Ex ta/tc, Ex ta/tb

Explosion Protection

俄语
Prosonic T
产品型号: FMU30-
地区/国家: International, International (IECEx)
认证机构: DEKRA
保护: Ex ia IIC T5 Ga/Gb

Explosion Protection

英语
Prosonic T
产品型号: FMU30-
地区/国家: China
认证机构: NEPSI
保护: Ex ia IIC T5 Ga/Gb

Explosion Protection

英语
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜV

Pressure Equipment

德语 , 英语
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 12134

Metrology

俄语
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Belarus
认证机构: BEL
证书号: 9773

Metrology

俄语
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-
地区/国家: Uzbekistan
认证机构: UZS
证书号: 02.6925

Metrology

俄语
Prosonic T
产品型号: FMU30-
地区/国家: Canada
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 52025605

  透明盖

  Cover for display, polyester housing Gasket EPDM Liquicap T/Liquicap M

  显示详细信息隐藏详细信息
- Nr 20 Order code 52025606

  塑盖

  Gasket EPDM Polyester housing

  显示详细信息隐藏详细信息
21
- Nr 21 Order code 52004137

  O型圈

  Cover seal set Polyester housing F16

  显示详细信息隐藏详细信息
30
- Nr 30 Order code 71107553

  电子插件

  2-wire, 4-20mA. Usage: FMU30.

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 71107558

  显示/控制器 FMU30

  Alphanumeric display, 4-line. Usage: FMU30.

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 71107554

  FMU30传感器

  Thread ISO220 G1-1/2. Hexagon nut G1-1/2 6 + gasket EPDM. Usage: FMU30.

  显示详细信息隐藏详细信息
- Nr 50 Order code 71107555

  FMU30传感器

  Thread ISO220 G2. Hexagon nut G2" + gasket EPDM. Usage: FMU30.

  显示详细信息隐藏详细信息
- Nr 50 Order code 71107556

  FMU30传感器

  Thread ANSI MNPT1-1/2. Usage: FMU30.

  显示详细信息隐藏详细信息
- Nr 50 Order code 71107557

  FMU30传感器

  Thread ANSI MNPT2. Usage: FMU30.

  显示详细信息隐藏详细信息
57
- Nr 57 Order code 71107559

  平垫圈

  Process gasket. Usage: sensor G1-1/2, FMU30.

  显示详细信息隐藏详细信息
- Nr 57 Order code 71107560

  平垫圈

  Process gasket. Usage: sensor G2, FMU30.

  显示详细信息隐藏详细信息
58
- Nr 58 Order code 52000598

  不锈钢制螺母|(SW70) G2, bk, PC

  for sensor 2" Prosonic T/Prosonic M

  显示详细信息隐藏详细信息
- Nr 58 Order code 52000599

  不锈钢制螺母|(SW60) G1-1/2, bk, PC

  for sensor 1-1/2" Prosonic T/Prosonic M

  显示详细信息隐藏详细信息
- Nr 58 Order code 52014146

  安装螺母

  六角形，SW60 适合FTW31,FTW32,FMI21

  显示详细信息隐藏详细信息
- Order code 71127762

  遮阳罩

  Usage: FMU30.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品

新闻
创新的调试

向导中包含整套调试的所有相关设置。个性化布局，使用直观简单。
阅读完整案例

新闻
介电常数(DC)值app

Endress+Hauser的介电常数(DC)值app是包含数千个介电常数(DC)值的数据库。您可以搜索和使用介电常数(DC)值，以便正确调试雷达和电容性测量设备。
阅读完整案例

新闻
您正在努力获取锅炉汽包可靠的液位测量信号吗？

锅炉汽包的水位是测量和控制最重要的参数之一。可以根据您的具体需求选择合理的测量技术。
阅读完整案例
网络研讨会

Steam generation - The boiler house

06.10.2021

线上

网络研讨会

Steam distribution and consumption in heavy industries

11.10.2021

线上

网络研讨会

Steam condensate recycling, make-up water, boiler feedwater

26.10.2021

线上

网络研讨会

Steam Water Analysis Systems SWAS

28.10.2021

线上

超声波测量行程时间原理 Prosonic FMU30

经济型全能物位测量仪，适用于液体和固体散料的物位测量。

产品规格参数

测量精度

过程温度

过程压力（绝压）/最大过压限定值

最大测量距离

主要接液部件

快速选择

个性化配置

附加组件

RIA15回路供电的4…20mA或HART®信号指示仪

优势

应用领域

特征和规格

Details

测量原理

特点/应用

电源/通信

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

盲区距离

通信

证书和认证

选项

应用限制

测量原理

特点/应用

电源/通信

测量精度

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

盲区距离

应用

最大测量距离

通信

证书和认证

选项

应用限制

测量原理

特点/应用

电源/通信

测量精度

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

盲区距离

最大测量距离

通信

证书和认证

选项

应用限制

测量原理

特点/应用

电源/通信

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

盲区距离

通信

证书和认证

选项

应用限制

文档/手册/软件

附件/备件

老产品

创新的调试

介电常数(DC)值app

您正在努力获取锅炉汽包可靠的液位测量信号吗？

超声波测量
行程时间原理
Prosonic FMU30

RIA15
回路供电的4…20mA或HART®信号指示仪
