超声波测量
行程时间原理

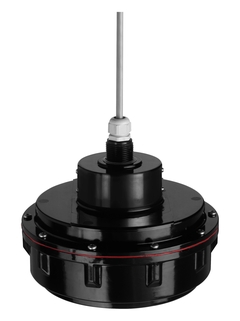

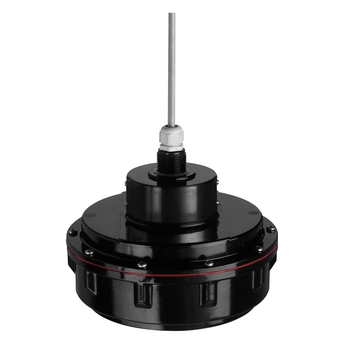

Prosonic FDU95

©Endress+Hauser

用于物位测量的超声波传感器,可连接物位变送器FMU9x,(测量范围可达45m)

FDU95超声波传感器适用于粉末和固体块料的连续性、非接触式物位测量,免维护。测量不受介电常数、密度或湿度的影响,传感器的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域;最大测量范围:固体45m(148ft)

  • 优势

    • 内置温度传感器用于行程时间校准。即使温度发生变化,也能进行精确测量

    • 适合在恶劣的气候条件下使用,传感器和变送器可分开安装,最大安装间距300m

    • 传感器自我清洁功能,可减少黏附形成

    • 内置自动传感器检测,连接物位变送器FMU90 /FMU95,调试便捷

    • 防护等级IP68

    • 非接触测量,最大限度地减少服务要求

    • 通过粉尘-Ex 和气体-Ex认证(ATEX, FM, CSA)

  • 应用领域

    适用于粉末和固体块料的连续性、非接触物位测量;最大测量范围:固料45m;适用于爆炸危险区域;其它测量范围:FDU91/FDU91F: 液体10m,固体:5米;FDU92:液体:20m,固体:10m; FDU93: 液体:25m, 固体:15米;FDU96: 固体:70m

Details

  • 测量原理

    超声波

  • 特点/应用

    分离型仪表,采用现场型外壳或顶帽式盘装外壳,适用机柜安装型仪表,传感器和变送器间间隔300m

  • 电源/通信

    四线制(HART、Profibus DP)

  • 测量精度

    +/- 2mm + 测量距离的0.17%

  • 环境温度

    -40...80 °C
    或150 °C
    (-40...176 °F
    或302 °F)

  • 过程温度

    -40...80 °C
    或150 °C
    (-40...176 °F
    或302 °F)

  • 过程压力(绝压)/最大过压限定值

    0.7...1.5 bar abs
    (10...22 psi)

  • 主要接液部件

    UP(不饱和聚酯)
    硅 / PE泡沫(80°C / 176°F)
    硅 / 不锈钢(150°C / 302°F)

  • 过程连接

    G / NPT 1"

  • 盲区距离

    0.7 m / 80 °C
    (2.3 ft / 176 °F)
    0.9 m / 150 °C
    (2.9 ft / 302 °F)

  • 最大测量距离

    45 m (148 ft)

  • 通信

    变送器:
    4...20 mA HART
    Profibus DP

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI

  • 选项

    第二路4...20mA输出

  • 组件

    变送器:
    FMU90

  • 测量原理

    超声波

  • 特点/应用

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, 300 m in-between sensor and transmitter

  • 电源/通信

    4-wire (HART, Profibus DP)

  • 测量精度

    +/- 2 mm + 0.17% of measured distance

  • 环境温度

    -40 °C...80 °C

    or 150 °C,

    (-40 °F...176 °F

    or 302 °F)

  • 过程温度

    -40 °C...80 °C

    or 150 °C,

    (-40 °F...176 °F

    or 302 °F)

  • 过程压力(绝压)/最大过压限定值

    0.7 bar...1.5 bar abs

    (10 psi...22 psi)

  • 主要接液部件

    UP (unsaturated polyester)

    Silicon / Al PTFE coated

  • 过程连接

    G / NPT 1"

  • 盲区距离

    0.7 m / 80 °C,

    (2.3 ft / 176 °F),

    0.9 m / 150 °C,

    (2.9 ft / 302 °F)

  • 最大测量距离

    45 m (148 ft)

  • 通信

    Transmitter:

    4...20 mA HART

    Profibus DP

  • 证书和认证

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • 选项

    Second 4...20 mA output

  • 组件

    Transmitter:

    FMU90, FMU95
