超声波测量
行程时间原理

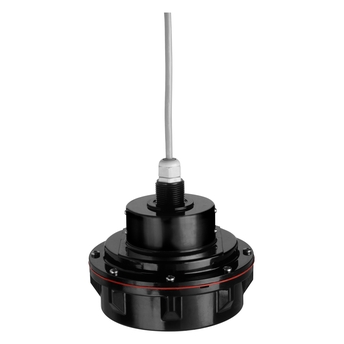

Prosonic FDU93

©Endress+Hauser
©Endress+Hauser

用于物位测量和流量测量的超声波传感器，可连接物位变送器FMU9x（,测量范围可达25m）

FDU93超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量，免维护，也可用于明渠和测量堰的流量测量。测量值不受介电常数、密度或湿度的影响，传感器的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域； 最大测量范围： 液体25m(85ft）, 固体 15m（50ft)

  • 优势

    • 内置温度传感器用于行程时间校准。即使温度发生变化，也能进行精确测量

    • 适合在恶劣的气候条件下使用，传感器和变送器可分开安装，最大安装间距300m

    • 传感器自我清洁功能，可减少黏附形成

    • 内置自动传感器检测，连接物位变送器FMU90 /FMU95，调试便捷

    • 防护等级IP68

    • 非接触测量，最大限度地减少服务要求

    • 通过粉尘-Ex 和气体-Ex认证（ATEX, FM, CSA)

  • 应用领域

    适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触物位测量；明渠和测量堰的流量测量。 最大测量范围: 液体：25m, 固体：15m；适用于爆炸危险区域；其它测量范围：FDU91/91F: 液体10m，固体：5m；FDU92：液体：20m，固体：10m； FDU95: 固体：45m；FDU96: 固体：70m

特征和规格

返回

Details

  • 测量原理

    超声波

  • 特点/应用

    分离型仪表，采用现场型外壳或顶帽式盘装外壳，适用机柜安装型仪表，传感器和变送器间间隔300m

  • 电源/通信

    四线制（HART、Profibus DP）

  • 测量精度

    +/- 2mm + 测量距离的0.17%

  • 环境温度

    -40...95 °C
    (–40...203 °F)

  • 过程温度

    -40...95 °C
    (–40...203 °F)

  • 过程压力（绝压）/最大过压限定值

    0.7...3 bar abs
    (10...43 psi)

  • 主要接液部件

    UP（非饱和树脂）
    硅/ Al PTFE涂层

  • 过程连接

    G / NPT 1"

  • 盲区距离

    0.6 m (2 ft)

  • 应用

  • 最大测量距离

    25 m (85 ft)

  • 通信

    变送器：
    4...20 mA HART
    Profibus DP

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、TIIS、INMETRO、NEPSI

  • 选项

    第二路4...20mA输出

  • 组件

    变送器：
    FMU90、FMU95

  • 测量原理

    超声波

  • 特点/应用

    分离型仪表，采用现场型外壳或顶帽式盘装外壳，适用机柜安装型仪表，传感器和变送器间间隔300m

  • 电源/通信

    四线制（HART、Profibus DP）

  • 测量精度

    +/- 2mm + 测量距离的0.17%

  • 环境温度

    -40...95 °C
    (-40...203 °F)

  • 过程温度

    -40...95 °C
    (-40...203 °F)

  • 过程压力（绝压）/最大过压限定值

    0.7...3 bar abs
    (10...43 psi)

  • 主要接液部件

    UP（非饱和树脂）
    硅/ Al PTFE涂层

  • 过程连接

    G / NPT 1"

  • 盲区距离

    0.6 m (2 ft)

  • 最大测量距离

    15 m (50 ft)

  • 通信

    变送器：
    4...20 mA HART
    Profibus DP

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI

  • 选项

    第二路4...20mA输出

  • 组件

    变送器：
    FMU90
