产品规格参数
-
测量精度
+/- 2mm + 测量距离的0.17%
-
过程温度
-40...105 °C
(-40...221 °F)
30分钟:135 °C / 275 °F) -
过程压力(绝压)/最大过压限定值
0.7...4 bar abs
(10...58 psi) -
最大测量距离
5 m (16 ft)
-
主要接液部件
316PVDF(整体焊接,IP68 / NEMA 6P)
应用领域

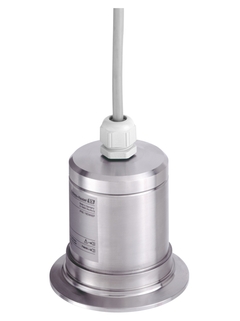

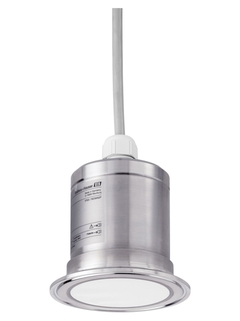

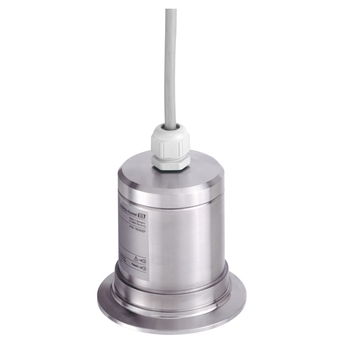

FDU91F超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量,免维护,也能用于明渠和测量堰的流量测量。测量值不受介电常数、密度或湿度的影响,传感器的自我清洁功能可消除介质黏附对测量的影响。全焊接式316L卫生型过程连接; 最大测量范围: 液体10m(33ft), 固体 5m(16ft)
连续、非接触式液体和固体物位测量,适用于料仓、传送带、料堆或碎石机测量。也可用于 明渠和堰的流量测量。适用于测量高度低的测量场合。
过程连接:螺纹、卡箍
Temperature: -40 ... +105°C (-40 ... +221°F)
压力:0.7 ... 4bar (10 ... 58psi)
最大测量范围: 液体 10m (33ft),固体 5m (16ft)
盲区: 0.3m (1ft)
国际防爆认证,卫生型认证
优势
内置温度传感器用于行程时间校准。即使温度发生变化,也能进行精确测量
密封焊接的传感器(316L,1.4404, 1.4435),用于最高级别的抗腐蚀性测量场合
适合在恶劣的气候条件下使用,传感器和变送器可分开安装,最大安装间距300m
传感器自我清洁功能,可减少黏附形成
内置自动传感器检测,连接物位变送器FMU90 /FMU95,调试便捷
防护等级IP68
通过粉尘-Ex and 气体-Ex认证(ATEX, FM, CSA)
