超声波测量
行程时间原理

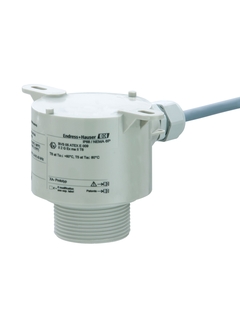

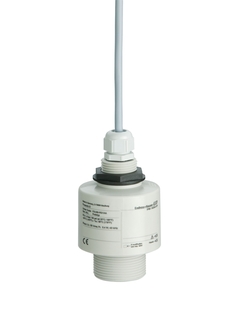

Prosonic FDU90
用于物位测量和流量测量的超声波传感器，可连接物位变送器FMU9x（测量范围可达3m）
FDU90超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量，免维护，也可用于明渠和测量堰的流量测量。测量值不受介电常数、密度或湿度的影响，传感器的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域； 最大测量范围: 液体3m(9.8ft0, 固料1.2m（3.9ft)
- F
- L
- E
- X
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
过程温度
-40...80 °C
(-40...176 °F) -
过程压力（绝压）/最大过压限定值
0.7 bar ... 4 bar abs
(10 psi ... 58 psi) -
最大测量距离
1.2 m (3.9 ft)
-
主要接液部件
PVDF（IP68 / NEMA6P）
-
测量精度
+/- 2mm + 测量距离的0.17%
-
Loading alternative products
-
优势
内置温度传感器用于行程时间校准。即使温度发生变化，也能进行精确测量
密封焊接的PVDF传感器，用于最高级别的抗腐蚀性测量场合
适合在恶劣的气候条件下使用，传感器和变送器可分开安装，最大安装间距300m
传感器自我清洁功能，可减少黏附形成
内置自动传感器检测，连接物位变送器FMU90 /FMU95，调试便捷
防护等级IP68
传感器带加热功能（可选），防止结冰，确保测量值可靠
-
应用领域
适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触物位测量；明渠和测量堰的流量测量。 最大测量范围: 液体3m(9.8ft）, 固体1.2m（3.9ft)；适用于爆炸危险区域；其它测量范围：FDU91/FDU91F: 液体10m，固体：5m；FDU92：液体：20m，固体：10m； FDU93: 液体：25m，固体：15m；FDU95: 固体：45m; FDU96: 固体：70m
文档/手册/软件
-
Weld-in adapter, process adapter and flanges
Level and pressure measurement
技术信息(TI) -
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
Ultrasonic measuring technology
技术信息(TI) -
Prosonic S FDU90
Ultrasonic measuring technology
技术信息(TI) -
Flange
DIN - EN -ASME - JIS
Flange
DIN - EN -ASME - JIS技术信息(TI) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
II 2 G Ex ma IIC T5 Gb (FDU90)
II 2 G Ex ma IIC T6 Gb (FDU91/91F/92/93/95)
II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68
II 2 D Ex tb IIIC Txx°C Db IP68
BVS 05 ATEX E 009Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90/91, FDU91F, FDU92/93/95
Ex ma IIC T5 Gb (FDU90)
Ex ma IIC T6 Gb (FDU91/91F/92/93/95)
Ex ta/tb IIIC Txx°C Da/Db IP65
Ex tb IIIC Txx°C Db IP65
TÜV 13.0893 X (INMETRO)Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92
II 2 G Ex ma IIC T5 Gb (FDU90)
II 2 G Ex ma IIC T6 Gb (FDU91, FDU91F, FDU92)
BVS 05 ATEX E 009Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92
Ex ma IIC T5 Gb
Ex ma IIC T6 Gb
GYJ16.1246 (NEPSI)Ex 防爆说明(XA) -
Prosonic S FDU90, FDU91, FDU91F, FDU92
EAC:
1Ex ma IIC T6, T5 Gb
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
Ex ma IIC T5 Gb
Ex ma IIC T6 Gb
Ex tD A20/21 IP65 T
GYJ16.1246 (NEPSI)Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
II 3 G Ex nA IIC T5 Gc (FDU90)
II 3 G Ex nA IIC T6 Gc (FDU91-93/95, FDU91F)
II 3 D Ex tc IIIC Txx°C Dc
EG 05 024Ex 防爆说明(XA) -
Safety Instructions
Prosonic S FDU90, FDU91, FDU91F, FDU92
Ex ma IIC T5 Gb (FDU90)
Ex ma IIC T6 Gb (FDU91, FDU91F, FDU92)
TÜV 13.0893 X (INMETRO)Ex 防爆说明(XA) -
Prosonic S FDU90, FDU91, FDU91F, FDU92
IECEx BVS 08.0012
Ex ma IIC T5 Gb (FDU90)
Ex ma IIC T6 Gb (FDU91/91F/92)Ex 防爆说明(XA) -
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96
IECEx BVS 08.0012
Ex ma IIC Tx Gb
Ex ta/tb IIIC Txx°C Da/Db IP68
Ex tb IIIC Txx°C Db IP68Ex 防爆说明(XA) -
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
EAC:
Ex ta/tb IIIC T°C Da/Db
Ex tb IIIC T°C Db
1Ex ma IIC T6, T5 Gb
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
EAC:
2Ex nA IIC T6...T3 Gc
Ex tc IIIC T55...95°C Dc
Safety Instructions
Ultrasonic Level Measurement
Ex 防爆说明(XA) -
Flooding protection tube for the FDU90 ultrasonic sensor
Flooding protection tube for the FDU90 ultrasonic sensor
特殊资料(SD) -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
实际应用(FA)09/19西班牙语 -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac实际应用(FA)03/19French -
Level measurement
Product overview for applications in liquids and bulk solids
实际应用(FA)03/17英语 -
Level measurement
Product overview for applications in liquids and bulk solids
实际应用(FA)03/17英语 -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
实际应用(FA)03/17德语 -
Level measurement in polymer station with ultrasonic level sensor
For the different treatment processes, wastewater plants produce huge
amounts of sewage sludge annually. Since this must be disposed of
through landfill or incineration, it is essential to try to render
residual
sludge as dry as possible.案例分析(CS)06/11英语 -
Inexpensive volume measurement at storm water basins with ultrasonic
level sensor
In wastewater treatment plants and sewer systems, numerous
measurements are performed in hostile environments. One example is the
level and volume measurement in storm water basins.案例分析(CS)01/11英语 -
Prosonic S, FDU 9x
(FDU90, FDU91 FDU92 FDU93 FDU95 FDU96)
Ultraschall-Füllstandmessstelle mit Sensor und abgesetztem Messumformer.
Füllstand-Messwertaufnehmer zur kontinuierlichen Füllstandmessung in
offenen
Behältern.简易文本11/16德语 -
Prosonic S, FDU90
Ultrasonic sensor for non-contact level measurement
简易文本03/10英语 -
Prosonic S, FDU 90
Ultraschallsensor zur berührungslosen Füllstandmessung
简易文本03/10德语 -
Radar or ultrasonic measurement
Animation DE 960x540 mp4
动画07/16德语 -
Radar or ultrasonic measurement
Animation FR 1280x720 mp4
动画07/16French -
Radar or ultrasonic measurement
Animation flv EN
动画06/15英语 -
Radar or ultrasonic measurement
Animation mp4 EN
动画06/15英语 -
Prosonic S
产品型号: FDU90-
一致性声明编号: HE_00614_01.17
制造商规格: RoHSManufacturer Declaration中文 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
EU Declaration德语 , 英语 , French -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
一致性声明编号: EC_00196_03.16EU Declaration德语 , 英语 , French -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
一致性声明编号: EG 05 024EU Declaration德语 , 英语 , French -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP020 003 127Miscellaneous俄语 -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05551Miscellaneous俄语 -
Prosonic M, Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02534Miscellaneous俄语 -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05554Miscellaneous俄语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
认证机构: FM
类别: I/1,2/A,B,C,D/T5, I/1,2/A,B,C,D/T6, II,III/1,2/E,F,G/T4AExplosion Protection英语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 GbExplosion Protection英语 -
Prosonic S
产品型号: FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II 2 G, II 1/2 D, II 2 D
保护: Ex ta/tb IIIC Txx°C Da/Db IP65, Ex tb IIIC Txx°C Db IP65, Ex ma IIC T6/T5 GbExplosion Protection德语 , 英语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
地区/国家: Canada, USA
认证机构: CSA
类别: I/2/A,B,C,D/T5, I/2/A,B,C,D/T3C, I,II,III/1,2/A,B,C,D,E,F,G/T5, I,II,III/1,2/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T5, II,III/1/E,F,G/T3CExplosion Protection英语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
地区/国家: Brazil
认证机构: TÜV
保护: Ex m, Ex tbExplosion Protection葡萄牙语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
地区/国家: China
认证机构: NEPSI
类别: zone 0, zone 20,21
保护: Ex tD A20/A21 IP6X IIIC Txxx°C Da/Db, Ex ma II T5, Ex ma II T6Explosion Protection中文 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II 2 D, II 2 G, II 1/2 D
保护: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 GbExplosion Protection德语 , 英语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
地区/国家: Brazil
认证机构: TÜV
保护: Ex m, Ex tbExplosion Protection葡萄牙语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d [ia], Ex ia, Ex m, Ex nA, Ex t, Ex ta/tc, Ex ta/tbExplosion Protection俄语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
地区/国家: China
认证机构: NEPSI
类别: zone 0, zone 20,21
保护: Ex tD A20/A21 IP6X IIIC Txxx°C Da/Db, Ex ma II T5, Ex ma II T6Explosion Protection中文 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III 1 ABCDEFG
保护: 6P, ExmExplosion Protection英语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
认证机构: FM
类别: I,II,III 1,2 ABCDEFG
保护: DIP, SExplosion Protection英语 -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜVPressure Equipment德语 , 英语 -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 12134Metrology俄语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95-
地区/国家: Slovakia
认证机构: SMUB
证书号: 018/144/10Metrology -
Prosonic M, Prosonic S, Prosonic T
产品型号: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
地区/国家: Belarus
认证机构: BEL
证书号: 9773Metrology俄语 -
Prosonic S
产品型号: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
地区/国家: Canada
认证机构: CSAOrdinary Location Product Safety英语
