罐区测量

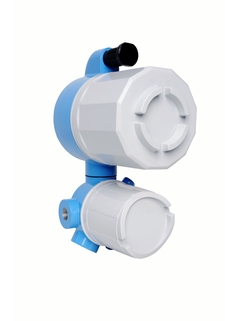

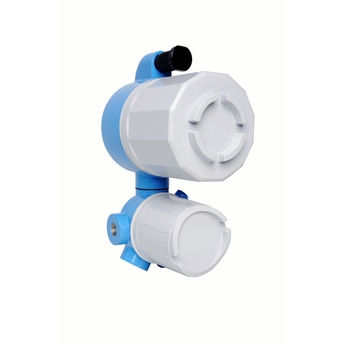

数字式变送器TMD1

用于远程罐体标定

TMD1与现场物位仪LT5配套使用，用于远程罐体标定。TMD1变送器采用多种通信协议，例如：V1、BCD、Sakura等，传输物位、温度和报警信号。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TMD1

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
变送器安装后，使用HHT (手操器)可以对传输的输出进行标定和调节
提供远程传输输出、温度A/D转换、物位报警和输出模块，适用于外部仪表操作
HART温度传感器可以通过HART通信连接
通过安装模块，可以连接至我们的现有或新安装罐表上

应用领域

环境温度，气候防护：-20...+60 °C (-4...+140 °F)，阻燃型：-10...+40 °C (14...+140 °F)

文档/手册/软件

下载类型

TMD1000 TMD1 Technical Information
Tank Gauging

技术信息(TI)
Technical documentation TMD1
Tank gauging

技术信息(TI)
TMD1000 TMD1 Operating Instructions
Tank Gauging

操作手册（BA）
TMD1000 TMD1 Operating Instructions
Tank Gauging

操作手册（BA）
TMD1 series - operating Instructions module
Tank gauging

操作手册（BA）
TMD1000 TMD1 Operating Instructions
Tank Gauging

操作手册（BA）
防爆注意事項説明書デジタル発信器　TMD1 TC20243 ( 液面計発信器) TC20249 ( 液面計発信器)
本説明書は、検定合格番号第TC20243 号および第TC20249 号のデジ
タル発信器TMD1 の防爆に関する注意事項を記載しています。

Ex 防爆说明(XA)
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

竞争力手册(CP)

07/15

俄语
TMD1- Picture
Tank gauging


10/07

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语
Sakura, System&Gauging
产品型号: TMD1-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIB T4

Explosion Protection

日语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

11
- Nr 11 Order code 017853-5019

  O-ring, El-compartment, CR

  Size: D165mm, d4mm. Material: CR (Chloroprene Rubber). Part: main body cover, TMD1,TGM5, DU, DUR. Usage: TMD1, TGM5, DU, DUR.

  显示详细信息隐藏详细信息
- Nr 11 Order code 017880-5025

  O-ring, Large terminal box, AT5 body,CR

  Size: D120mm, d3.5mm. Material: CR. Part: terminal box, large. Usage: AT1/500, B3-11, DRM9700, DU/R, MPC2, TGM5, TMD1.

  显示详细信息隐藏详细信息
31
- Nr 31 Order code 71125579

  Level A/D conv., set+MIF-4, sv 2.01

  Analog / digital converter, MIF-4 software version 2.01. Usage: TMD1.

  显示详细信息隐藏详细信息
33
- Nr 33 Order code 71079187

  TMD1 供电单元

  Digital Transmitter TMD1. Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 33 Order code 71079189

  TMD1 供电单元

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 33 Order code 71079190

  TMD1 供电单元

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 33 Order code 71079191

  TMD1 供电单元

  Usage: TMD1.

  显示详细信息隐藏详细信息
34
- Nr 34 Order code 71125580

  主板

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 56004891

  Exp-A

  V1 communication, DI, DO. Usage: TGM5, TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 56004892

  Thermo-A

  Temperature input, for RCV&spot. Usage: TGM5, TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 017870-0837

  CNT-2, operation output, 8 points

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 017853-1709

  BDC output 3

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 017853-1710

  BDC output 4

  Usage: TMD1. Usage: terminal block, Monorack II.

  显示详细信息隐藏详细信息
- Nr 34 Order code 017853-6307

  ADC-2, input 4-20mA

  Usage: TMD1.

  显示详细信息隐藏详细信息
- Nr 34 Order code 017853-6308

  DAC-1, 4-20mA output

  显示详细信息隐藏详细信息
- Nr 34 Order code 70105997

  I/F DRMM-A, TGM5000

  DRM9700 communication control. Usage: TGM5, TMD1.

  显示详细信息隐藏详细信息
35
- Nr 35 Order code 56004443

  通信单元

  Usage: TMD1.

  显示详细信息隐藏详细信息
57
- Nr 57 Order code 017871-1231

  O-ring, LT/transmitter coupling

  Size: D60mm, d3.5m. Material: CR (Chloroprene Rubber). Part: LT-coupling. Usage: AT1/AT500, DU, DUR, TMD1.

  显示详细信息隐藏详细信息
- Nr 57 Order code 70100540

  测量杆,TMD1000

  Usage: TMD1.

  显示详细信息隐藏详细信息

显示更多
显示更少
