罐区测量

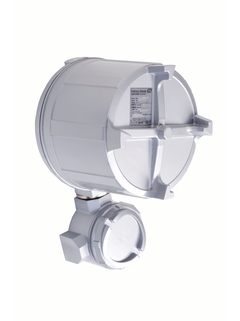

模拟式变送器AT1

用于远程监控罐体

AT1变送器设计安装在LT5系列物位罐表上，带4...20mA模拟式输出和报警继电器输出。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

AT1

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
通过模拟式信号传输罐体物位
最多 6路报警触点输出
机理简单，维护简便

应用领域

环境温度：-20...+60°C (-4...+140°F)

文档/手册/软件

下载类型

Analog Transmitter AT1000 AT1 - Technical Information
AT1 analog transmitter is designed to be installed to the LT, and LTC
series float level gauge. One of the main functions of the transmitter
is to transmit the level gauge’s signals into voltage, electric current,
and resistance output signals.
Because this model has a variety of output signal types, it has an
extensive connection compatibility with various level setting devices.
In addition, the alarm and adjustment contact signals are equipped with
up to six points, enabling the operator to direct the valves andpumps
with this transmitter alone.

技术信息(TI)
Analog Transmitter AT1000 AT1 － Operating Instructions
AT1 analog transmitter is designed to be installed onto LT and LTC
series level gauging systems. The device transmits the level information
into electric current, voltage, and resistance signals. It can also be
equipped with a maximum of six alarm contact signals.
In addition to transmitting the level, contact signals can be received
by this transmitter alone, enabling easy control ofthevalve and pump.

操作手册（BA）
Operating Instractions AT1 Operating Instractions AT1000
Tank Gauging

操作手册（BA）
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

竞争力手册(CP)

07/15

俄语
AT1- Picture
Tank gauging


10/07

Language neutral
Sakura
产品型号: AT1-
地区/国家: Japan
认证机构: TIIS

Explosion Protection

日语
Sakura
产品型号: AT1-
地区/国家: Japan
认证机构: TIIS

Explosion Protection

日语
Sakura
产品型号: AT1-
地区/国家: Japan
认证机构: TIIS

Explosion Protection

日语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

11
- Nr 11 Order code 017880-5025

  O-ring, Large terminal box, AT5 body,CR

  Size: D120mm, d3.5mm. Material: CR. Part: terminal box, large. Usage: AT1/500, B3-11, DRM9700, DU/R, MPC2, TGM5, TMD1.

  显示详细信息隐藏详细信息
- Nr 11 Order code 017880-5026

  O-ring, terminal box, small, CR

  Size: D100mm, d3mm. Material: CR (Chloroprene Rubber). Part: terminal box, small. Usage: AT1/AT500, DRM9700, DU, NRR261/NRR263, NMT539 Converter, TGM5.

  显示详细信息隐藏详细信息
- Nr 11 Order code 017880-5027

  O-ring, El-compartment, large

  Size: D196mm, d7mm. Material: CR (Chloroprene Rubber). Part: main body cover, AT1/AT500, B3-11. Usage: AT1, AT500, B3-11.

  显示详细信息隐藏详细信息
- Nr 11 Order code 017871-1231

  O-ring, LT/transmitter coupling

  Size: D60mm, d3.5m. Material: CR (Chloroprene Rubber). Part: LT-coupling. Usage: AT1/AT500, DU, DUR, TMD1.

  显示详细信息隐藏详细信息
21
- Nr 21 Order code 017860-6323

  Cover, terminal box

  Short terminal box cover. Color: silver. Material: aluminium casting. Usage: AT1/AT500, DRM9700, MPC, balancer, TMD1.

  显示详细信息隐藏详细信息
- Nr 21 Order code 017860-6326

  Large-short cover, main body

  Short main mody cover. Color: silver. Material: aluminium casting. Usage: AT1/AT500, B3-11.

  显示详细信息隐藏详细信息
- Nr 21 Order code 017860-6324

  Cover, terminal box, large

  Large terminal box cover. Color: silver. Material: aluminium casting. Usage: AT1/AT500, DUR, MPC, TMD1, B3-11.

  显示详细信息隐藏详细信息
31
- Nr 31 Order code 017871-1201

  Power unit R/I AC100V

  Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 31 Order code 56004475

  电源单元 R/I AC110V

  Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 31 Order code 56004479

  电源单元 R/I AC200V

  Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 31 Order code 56004476

  电源单元 R/I AC220V

  Usage: AT1.

  显示详细信息隐藏详细信息
32
- Nr 32 Order code 017871-1207

  Converter R/I DC power

  Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 32 Order code 56004478

  转换器 R/I AC 电源

  Usage: AT1.

  显示详细信息隐藏详细信息
33
- Nr 33 Order code 017871-1202

  Potentiometer, CPP45, LT, LTC2230/40

  Type: CPP45-RK with R: 500 ohm. For LT series, LTC2230/LTC2240. Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 33 Order code 56004470

  电位单元

  Type: CPP45-RK with R: 500 ohm. For LTC2110. Usage: AT1.

  显示详细信息隐藏详细信息
36
- Nr 36 Order code 017871-1210

  Main shaft assembly, AT1

  显示详细信息隐藏详细信息
37
- Nr 37 Order code 017871-1211

  Gear, d=11mm

  For LT30m. Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 37 Order code 017871-1212

  Gear, d=15mm

  For LT2.5/5/10/16/20, LTC2.5/5/10m. Usage: AT1.

  显示详细信息隐藏详细信息
45
- Nr 45 Order code 017871-1220

  Alarm cam

  Usage: AT1.

  显示详细信息隐藏详细信息
75
- Nr 75 Order code 70106501

  螺钉螺栓弹簧垫圈

  For transmitter fitting. Usage: AT1.

  显示详细信息隐藏详细信息
- Nr 75 Order code 017871-1233

  Coupling, transmitter, LT11/LT12

  ADC, with nut, M4, washer, O-ring. Stud,M10x37/17x10L,nut,M10, 4x washer. Usage: AT1, AT500.

  显示详细信息隐藏详细信息
- Nr 75 Order code 017871-1232

  Coupling, male,for gauge head, MP/HP

  Gauge head side,male pin type,Alu plate without female coupling for transmitter with washer M4 SUS304,nut M4 SUS304. Usage: LT5, LT14/LT16, LT34/LT36.

  显示详细信息隐藏详细信息
38
- Nr 38 Order code XPN0001-

  标度盘 AT1

  显示详细信息隐藏详细信息
40
- Nr 40 Order code XPN0002-

  齿轮传动装置 AT1

  显示详细信息隐藏详细信息
42
- Nr 42 Order code XPN0003-

  报警系统 AT1

  显示详细信息隐藏详细信息
