显示所有产品: 物位放射性物位计

Gamma射线仪表
源盒FQG63

放射性测量原理

放射性界面测量

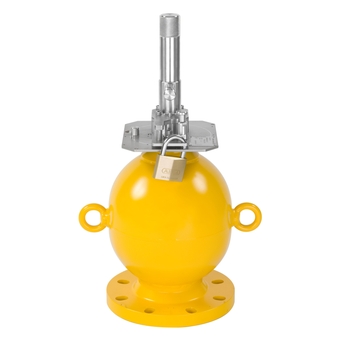

配有灵活延伸元件的轻型放射源源盒

FQG63源盒内置放射源，用于放射性物位、密度和界面测量。源盒关闭时，所有方向的辐射均被屏蔽，最大程度地保证了人身安全和可靠的测量。如源盒开启，并被放置于过程罐体内部，所有方向均能产生辐射。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

最高 400°C (752°F)
（插入管）

过程压力（绝压）/最大过压限定值

任意（插入管）

主要接液部件

非接触式

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

FQG63

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
近似球形设计，轻型源盒提供最佳屏蔽效果
符合最高安全等级（DIN 25426/ISO 2919，典型分类C66646）。
安装长度灵活，最长可为30m（98ft）
手动操作
挂锁或安全螺栓将开关位置固定
轻松识别开关状态
一体化源盒，安装简便。带用于现有容器法兰的适配接头与对中法兰

应用领域

FQG63源盒用于在放射性限位检测以及物位、密度和界面测量过程中放置放射源。在关闭位置，放射源放置在源盒中，辐射通道关闭。在开启位置，带活动延伸杆的放射源放置在过程容器的保护管中。

特征和规格

测量原理

放射线密度测量
特点/应用

源盒带活动延长杆，从容器外部定位源盒
约87 kg
转接法兰：10 kg
环境温度

-52...+200 °C
(-61...+392 °F)
过程温度

最高 400°C (752°F)（插入管）
过程绝压

任意
接液部件

非接触式
卫生型

非接触式
特点

使用Applicator计算控制区

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒带活动延长杆，从容器外部定位源盒
约87 kg
转接法兰：10 kg
特点

使用Applicator计算控制区
环境温度

-52...+200 °C
(-61...+392 °F)
过程温度

最高 400°C (752°F)
（插入管）
过程压力（绝压）/最大过压限定值

任意（插入管）
主要接液部件

非接触式
过程连接

非接触式
卫生型过程连接

非接触式

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒带活动延长杆，从容器外部定位源盒
约87 kg
转接法兰：10 kg
特点

使用Applicator计算控制区
环境温度

-52...+200 °C
(-61...+392 °F)
过程温度

最高 400°C (752°F)（插入管）
过程压力（绝压）/最大过压限定值

任意（插入管）
主要接液部件

非接触式
过程连接

非接触式

显示更多
显示更少

测量原理

放射线测量
特点/应用

源盒带活动延长杆，从容器外部定位源盒
约87 kg
转接法兰：10 kg
特点

使用Applicator计算控制区
环境温度

-52...+200 °C
(-61...+392 °F)
过程温度

最高400°C (752°F)
过程压力（绝压）/最大过压限定值

任意（插入管）
主要接液部件

非接触式
过程连接

非接触式

显示更多
显示更少

测量原理

放射线测量
特点/应用

源盒带活动延长杆，从容器外部定位源盒
约87 kg
转接法兰：10 kg
特点

使用Applicator计算控制区
环境温度

-52...+200 °C
(-61...+392 °F)
过程温度

最高 400°C (752°F)
过程压力（绝压）/最大过压限定值

任意（插入管）
主要接液部件

非接触式
过程连接

非接触式

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information / Operating Instructions Source Container FQG63 Radiometric Level Measurement
Container with with flexible Extension element

技术信息(TI)
Selaing set Installation instruction
FQG63

安装指南(EA)
Locking bolt Installation instruction
Source container FQG63

安装指南(EA)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X

证书(ZE)
Radiation Source container FQG60, FQG61/62, FQG63, FQG66
Supplementary Safety Instructions for radiation sources and source
containers approved for use in Canada

特殊资料(SD)
FQG63_Safety Advice
FQG63_Safety Advice

特殊资料(SD)
QGx, FQGx, FSG6x
Returns: Source containers, gamma radiation sources

特殊资料(SD)
Radiation Safety and Technical Reference Manual
U.S. Specific Licensees for radiation source containers FQG63

特殊资料(SD)
Source container FQG60, FQG61, FQG62, FQG63, FQG66 Instructions for loading and changing the source Label set Special Documentation
Radiometric level measurement

特殊资料(SD)
Transportation cask for shipping radioactive sources Radiometric level measurement Special Documentation
Transportation cask for shipping radioactive sources

特殊资料(SD)
QG020, QG100, FQG60, FQG61, FQG62, FQG63, FQG66, QG2000, Mulitplex 9S, TSP Source container
Typ A Verpackungen
Type A Package

特殊资料(SD)
RFID TAG (无线射频识别标签) 专用文档
RFID TAG (无线射频识别标签)

特殊资料(SD)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

fr
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Радиоизотопный метод измерения
Безопасный принцип, отвечающий самым высоким требованиям Вашего процесса

竞争力手册(CP)

07/15

俄语
Radiometrische Messtechnik
Ein sicheres Prinzip für höchste Ansprüche

竞争力手册(CP)

07/15

德语
Radiometric measurement technology
A safe principle that meets the highest demands

竞争力手册(CP)

07/15

英语
Kompetenz Broschüre: Dichteprofilmessungen in der Öl- und Gasindustrie
Steigerung der Wirtschaftlichkeit in Separationsprozessen

竞争力手册(CP)

05/16

德语 , 英语
Competence brochure: Density Profile Measurement in the Oil and Gas Industry
Increase the economic efficiency in separation processes

竞争力手册(CP)

05/16

英语
Whitepaper - Radiometric Solutions
Technologies for Desalters

案例分析(CS)

11/17

英语
Gammapilot M, Strahlenschutzbehälter, Accessory Radiometry
产品型号: FHG65-, FHG66-, FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, QG020-, QG100-, QG2000-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 13810

Metrology

俄语
Gammapilot, Gammapilot M, Strahlenschutzbehälter
产品型号: FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, FQG66-, FTG20-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: OC.C.29.004.A № 35795/1

Metrology

俄语
Strahlenschutzbehälter
产品型号: FQG63-
地区/国家: USA
认证机构: NRC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG63-
地区/国家: Canada
认证机构: CNSC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG63-
地区/国家: India
认证机构: AERB

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG63-
地区/国家:
认证机构: CNSNS

Radiation Protection

西班牙语
Strahlenschutzbehälter
产品型号: FQG63-
地区/国家: Sweden
认证机构: SSI / SSMFS

Radiation Protection

瑞典语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

55
- Nr 55 Order code XPF0018-

  柔性延长缆

  Usage: FQG63.

  显示详细信息隐藏详细信息
- Order code 916497-0000

  Warning sign: Symbol "Radioactive !"

  Corrosion resistant steel, 304.

  显示详细信息隐藏详细信息

显示更多
显示更少
