Gamma射线仪表

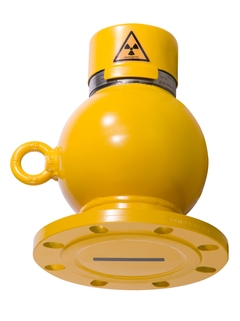

源盒FQG61

可手动或气动开启和关闭放射源的源盒

FQG61源盒内置放射源，用于放射性限位检测以及连续液位与密度测量。放射线仅在一个方向上几乎无衰减地辐射，在其它方向上均被屏蔽，最大程度地保证了人身安全和可靠的测量。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

任意

过程压力（绝压）/最大过压限定值

任意

主要接液部件

非接触式

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FQG61

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
近似球形设计的轻型源盒，屏蔽效果佳
放射源更换安全方便。
符合最高安全等级（DIN 25426/ISO 2919，典型分类C66646）。
一体化源盒，安装简便。
多种辐射角度，达到最佳应用效果

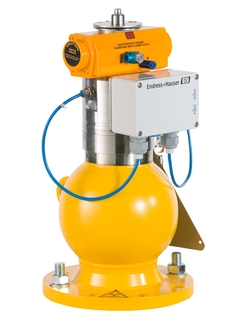

手动或气动开启和关闭

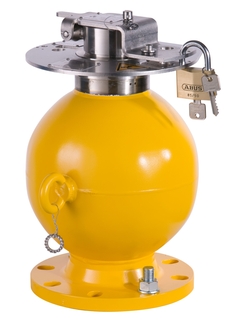

挂锁、圆筒锁或安全螺栓将开关位置固定

应用领域
在放射性限位检测、连续物位测量和密度测量时用来放置放射源。放射线只在一个方向上无衰减，其他方向都被阻尼。

活度： 137Cs... 18.5GBq (500mCi), 60Co ... 0.74GBq (20mCi)

温度：无限制（非浸入式，外部测量）

压力：无限制（非浸入式，外部测量）

特征和规格

测量原理

放射线密度测量
特点/应用

源盒
发射角：5度、20度、40度
约40 kg
环境温度

-40...+200 °C
(-40...+392 °F)
过程温度

任意
过程绝压

任意
接液部件

非接触式
卫生型

非接触式
特点

使用Applicator计算控制区

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒
发射角：5度
约40 kg
特点

使用Applicator计算控制区
环境温度

-40...+200°C
(-40...+392°F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
证书和认证

ATEX、GOST

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒
发射角：5度
约40 kg
特点

使用Applicator计算控制区
环境温度

-40...+200°C
(-40...+392°F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
证书和认证

ATEX、GOST

显示更多
显示更少

测量原理

放射线测量
特点/应用

源盒
发射角：40 / 20度
约40 kg
特点

使用Applicator计算控制区
环境温度

-40...+200°C
(-40...+392°F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
证书和认证

ATEX、GOST

显示更多
显示更少

测量原理

放射线测量
特点/应用

源盒
发射角：40 / 20度
约40 kg
特点

使用Applicator计算控制区
环境温度

-40...+200°C
(-40...+392°F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
证书和认证

ATEX、GOST

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Source container FQG61, FQG62 Technical Information
Technical Information

技术信息(TI)
Information technique / Mise en service Conteneur de source radioactive FQG61/FQG62
Mesure par radioisotopes
Conteneur avec support de source pour mise ON/OFF
manuelle du rayonnement

技术信息(TI)
Pneumatic cutoff Installation Instructions
Source container FQG61, FQG62

安装指南(EA)
Locking bolt - Installation Instruction
Source container FQG61, FQG62

安装指南(EA)
Proximity switch Installation Instruction
Source container FQG61, FQG62, FQG66

安装指南(EA)
Terminal box Installation Instructions
Source container FQG61, FQG62, FQG66

安装指南(EA)
Sealing set for Source container Installation instruction
Source container FQG61, FQG62

安装指南(EA)
Sealing kit for Source container Installation instruction
Source container FQG6x-
A, FQG6x-
B, FQG6x-
C

安装指南(EA)
Sealing kit for Source container Installation instruction
Source container FQG6x-
D

安装指南(EA)
Radiation Source Container FQG61, FQG62
II 2 G Ex h IIB T4 Gb

Ex 防爆说明(XA)
Safety Instructions Radiation Source Container FQG61, FQG62
II 2 G c IIB T4 X
EG 10 003

Ex 防爆说明(XA)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X

证书(ZE)
Source container FQG60, FQG61, FQG62, FQG63, FQG66 Instructions for loading and changing the source Label set Special Documentation
Radiometric level measurement

特殊资料(SD)
QGx, FQGx, FSG6x
Returns: Source containers, gamma radiation sources

特殊资料(SD)
Radiation Source container FQG61, FQG62
Supplementary Safety Instructions for radiation sources and source
containers approved for use in Canada

特殊资料(SD)
RFID TAG (无线射频识别标签) 专用文档
RFID TAG (无线射频识别标签)

特殊资料(SD)
Radiation Safety and Technical Reference Manual
U.S. General and Specific Licensees for radiation source containers
FQG61, FQG62

特殊资料(SD)
QG020, QG100, FQG60, FQG61, FQG62, FQG63, FQG66, QG2000, Mulitplex 9S, TSP Source container
Typ A Verpackungen
Type A Package

特殊资料(SD)
Transportation cask for shipping radioactive sources Radiometric level measurement Special Documentation
Transportation cask for shipping radioactive sources

特殊资料(SD)
Radiation Source container FQG60, FQG61/62, FQG63, FQG66
Supplementary Safety Instructions for radiation sources and source
containers approved for use in Canada

特殊资料(SD)
kurier 01-2014
Kundenmagazin: Ihr Partner für mehr Anlagensicherheit

用户杂志(CM)

01/14

德语
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

French
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Radiometrische Messtechnik
Ein sicheres Prinzip für höchste Ansprüche

竞争力手册(CP)

07/15

德语
Radiometric measurement technology
A safe principle that meets the highest demands

竞争力手册(CP)

07/15

英语
Радиоизотопный метод измерения
Безопасный принцип, отвечающий самым высоким требованиям Вашего процесса

竞争力手册(CP)

07/15

俄语
Radiometric Solutions
White Paper
Gamma density measurement & calibration

案例分析(CS)

12/16

英语
Strahlenschutzbehälter
产品型号: FQG61-, FQG62-
一致性声明编号: HE_00676_01.17
制造商规格: RoHS

Manufacturer Declaration

德语 , 英语
Strahlenschutzbehälter
产品型号: FQG61-, FQG62-
一致性声明编号: EC_00521_03.17

EU Declaration

德语 , 英语 , French
Gammapilot M, Strahlenschutzbehälter, Accessory Radiometry
产品型号: FHG65-, FHG66-, FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, QG020-, QG100-, QG2000-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 13810

Metrology

俄语
Gammapilot, Gammapilot M, Strahlenschutzbehälter
产品型号: FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, FQG66-, FTG20-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: OC.C.29.004.A № 35795/1

Metrology

俄语
Strahlenschutzbehälter
产品型号: FQG61-
地区/国家: USA
认证机构: NRC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG61-
地区/国家: USA
认证机构: NRC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG61-
地区/国家: Canada
认证机构: CNSC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG60-, FQG61-, FQG62-, FQG63-, FQG66-

Radiation Protection

德语 , 英语
Strahlenschutzbehälter
产品型号: FQG61-
地区/国家: India
认证机构: AERB

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG61-
地区/国家: France
认证机构: ASN

Radiation Protection

French

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 71099267

  遮罩

  Usage: FQG61/FQG62.

  显示详细信息隐藏详细信息
22
- Nr 22 Order code 71301302

  挂锁

  With key, simultaneous locking. Usage: FQG61/FQG62/FQG66.

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 52018920

  钥匙

  Source holder QG020/QG100

  显示详细信息隐藏详细信息
- Nr 50 Order code 71227681

  钥匙

  Usage: cylinder lock, FQG61/FQG62.

  显示详细信息隐藏详细信息
31
- Nr 31 Order code 71308587

  接线盒

  With fixing screws. Usage: FQG61/FQG62.

  显示详细信息隐藏详细信息
- Order code 71099421

  铭牌

  When changing the source. Consists of: 1x label "radioactive". 3x nameplate, blank. Grooved drive stud, seal wire. Usage: FQG60/FQG61/FQG62/FQG63.

  显示详细信息隐藏详细信息
- Order code 71383377

  螺丝

  Knurled screw 6x41x15mm. Material: 1.4404. Usage: FQG61/FQG62.

  显示详细信息隐藏详细信息
- Order code 71383378

  螺丝

  Grub screw ISO4027 M6. Usage: FQG61/FQG62.

  显示详细信息隐藏详细信息
- Order code 52013061

  O型圈

  Source holder QG020/QG100 chemical version

  显示详细信息隐藏详细信息
- Order code XPRFID-

  Spare RFID TAG

  Consists of: RFID TAG, fixing wire, crimp sleeve.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- Source container QG020

附件 - 点击链接在线产品配置工具

Gamma射线仪表 Gammapilot FMG60

一体化变送器Gammapilot FMG60用于在极端工况下测量，适用于限位检测以及连续液位、界面与密度测量。

伽马调制器 / 放射源

放射性测量
伽马调制器FHG65

For effective suppression of background and extraneous radiation (e. g. from non-destructive materials testing). Separates useful signals from interference radiation by modulated radiation.

放射性液位与密度测量
伽马放射源FSG60

伽马放射源（137Cs）用于放射性限位检测、连续液位测量、密度与界面测量。

放射性液位与密度测量
伽马放射源FSG61

伽马放射源（60Co）用于放射性限位检测、连续液位测量、密度与界面测量。

显示更多

同步器

放射性测量
伽马同步器FHG66

可同步多台或观察单台伽马调制器FHG65。
