放射性限位测量

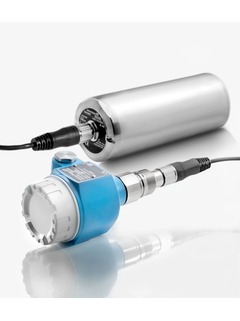

Gammapilot FTG20

©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

盖革—米勒计数器用于限位检测,带分离型变送器

Gammapilot FTG20是世界上最先进的盖革—米勒计数器,灵敏度高,且特性卓越。即使在最极端的工况条件下,例如高压、高温、腐蚀、有毒,以及磨损条件下,都可使用放射性测量原理,测量不会出现任何问题。

  • 优势

    • 传感器与变送器:单台仪表即可完成所有测量任务

    • 即使在最极端的过程和环境条件下仍能保持极最高的适用性、可靠性与安全性。

    • 选择不同灵敏度的传感器,可以针对不同应用和测量范围优化设置

    • 继电器:8/16mA(无源)或4~20mA输出,易于系统集成

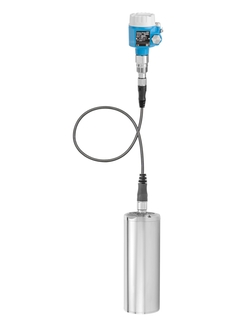

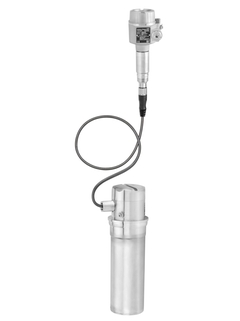

    • 提供铝外壳或不锈钢外壳,适用于苛刻应用。

    • 调试简单,快速现场操作。

    • 已获得多项认证与许可,使用范围广泛。

  • 应用领域

    非浸入式液体、固体、悬浮物与污泥限位检测。可用于极端的工况,例如高压、高温、腐蚀、有毒,以及磨损条件下测量,适用于各类过程容器,如反应器、高压灭菌器、分离器、酸槽、混合器、旋风分离器与炼铁炉等。

Details

  • 测量原理

    放射线限位测量

  • 特点/应用

    放射线变送器带1...3个Geiger-Müller计数器,用于严苛工况下的非接触式固体测量

  • 特点

    使用Applicator进行仪表选型和计算

  • 电源/通信

    继电器DPDT:
    19...253 VAC,19...55 VDC
    8/16 mA:
    11...36 VDC,11..30 VDC(Ex ia)

  • 环境温度

    -40...70°C
    (-40...158°F)
    带水冷套管:
    0...120°C
    (32...248°F)

  • 过程温度

    任意

  • 过程压力(绝压)/最大过压限定值

    任意

  • 最小介质密度

    任意

  • 主要接液部件

    非接触式

  • 过程连接

    非接触式

  • 卫生型过程连接

    非接触式

  • 传感器长度

    140 mm (5.5")

  • 通信

    继电器DPDT
    8/16 mA
    4...20 mA

  • 证书和认证

    ATEX、CSA C/US、IEC Ex、NEPSI

  • 选项

    灵敏度:
    1个Geiger计数器:1...8 uSv/h
    2个Geiger计数器:0.5...4 uSv/h
    3个Geiger计数器:0.3...2.7 uSv/h

    水冷套管
    变送器带水冷套管

  • 组件

    同位数:FSG60、FSG61
    放射源源盒:FQG60、FQG61、FQG62、FQG63、QG2000

  • 测量原理

    放射线限位测量

  • 特点/应用

    放射线变送器带1...3个Geiger-Müller计数器,用于严苛工况下的非接触式液体、污泥或悬浮液测量

  • 特点

    使用Applicator进行仪表选型和计算

  • 电源/通信

    继电器DPDT:
    19...253 VAC,19...55 VDC
    8/16 mA:
    11...36 VDC,11..30 VDC(Ex ia)

  • 环境温度

    继电器DPDT:
    19...253 VAC,19...55 VDC
    8/16 mA:
    11...36 VDC,11..30 VDC(Ex ia)

  • 过程温度

    任意

  • 过程压力(绝压)/最大过压限定值

    任意

  • 最小介质密度

    任意

  • 介质的最小电导率

    任意

  • 主要接液部件

    非接触式

  • 过程连接

    非接触式

  • 卫生型过程连接

    非接触式

  • 传感器长度

    140 mm (5.5")

  • 通信

    继电器DPDT
    8/16 mA
    4...20 mA

  • 证书和认证

    ATEX、CSA、CSA C/US、IEC Ex、NEPSI

  • 选项

    灵敏度:
    1个Geiger计数器:1...8 uSv/h
    2个Geiger计数器:0.5...4 uSv/h
    3个Geiger计数器:0.3...2.7 uSv/h
    水冷套管
    变送器带水冷套管

  • 组件

    同位数:FSG60、FSG61
    放射源源盒:FQG60、FQG61、FQG62、FQG63、QG2000
