产品规格参数
-
测量精度
+/-1 mm (0.04 in)
-
过程温度
-40 °C … +200 °C (-40 °F … +392 °F)
-
过程压力（绝压）/最大过压限定值
Vacuum...25 bar (363 psi)
-
最大测量距离
80 m (262 ft)
-
主要接液部件
PEEK or PTFE
应用领域

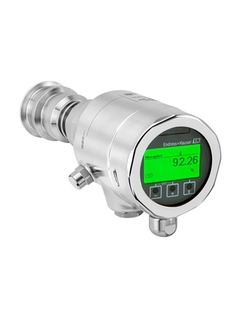

Micropilot FMR63B是新一代80 GHz雷达物位计的家族成员。采用卫生型设计，能够在卫生应用场合中连续进行非接触式液位测量。内置操作向导，引导用户轻松执行仪表的调试、功能安全及验证测试操作，操作非常便捷。采用Heartbeat Technology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况或检查测量精度。
Micropilot FMR63B适用于自由空间内的液位测量，最大量程为80米，对于有内部存在干扰装置的罐体有优秀的波束聚集效果。
过程连接：M24转接头和卫生型过程连接
过程温度：–40...+200°C (–40...+392°F)
过程压力：–1...+25 bar (-14.5...+362.6 psi)
最大量程：80 m (164 ft)
测量精度：±1 mm (0.04 in)
W波段：80 GHz工作频率
通过EHEDG、3-A、ASME BPE和国际防爆认证，支持5点或10点线性标定
优势
符合严格的行业标准要求
人机界面直观明了，提供引导式仪表调试和验证向导，操作简单
采用Heartbeat Technology心跳技术，支持仪表在线自监测，自校验和自诊断，保证测量精度，提高生产力
显示屏上显示仪表状态，一旦发生错误立即从绿色切换至红色显示
仪表采用数字通信，轻松集成至资产管理系统中
演示视频
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
您可能感兴趣的还有
下载排行榜
-
-
《技术资料》（TI）
Micropilot FMR63B HART
中文版 - 06/2022
雷达液位计
EN ZH 20/02/202301/06/2022语言:
中文
版本:
01/06/2022
文件大小:
2.5 MB
文件名:
TI01685FZH_0122-00.pdf
-
-
-
《操作手册》（BA）
Micropilot FMR63B
中文版 - 08/2022
雷达液位计 HART
EN ZH 20/02/202301/08/2022语言:
中文
版本:
01/08/2022
文件大小:
2.9 MB
文件名:
BA02249FZH_0122-00.pdf
-
164文档
-
-
《技术资料》（TI）
TI Micropilot FMR63B PROFINET + Ethernet-APL
雷达液位计
EN ZH 22/04/2023语言:
中文
版本:
22/04/2023
文件大小:
3 MB
文件名:
TI01700FZH_0123-00.pdf
-
-
-
《技术资料》（TI）
TI Micropilot FMR63B HART
雷达液位计
EN ZH 20/02/202301/06/2022语言:
中文
版本:
20/02/2023
文件大小:
2.7 MB
文件名:
TI01685FZH_0223-00.pdf
-
-
-
《操作手册》（BA）
BA Micropilot FMR63B
雷达液位计 HART
EN ZH 20/02/202301/08/2022语言:
中文
版本:
20/02/2023
文件大小:
3.1 MB
文件名:
BA02249FZH_0323-00.pdf
-
-
-
《操作手册》（BA）
BA Micropilot FMR63B PROFINET + Ethernet-APL
雷达液位计
EN ZH 22/04/2023语言:
中文
版本:
22/04/2023
文件大小:
4.2 MB
文件名:
BA02268FZH_0123-00.pdf
-
-
-
设备参数（GP）
Micropilot FMRxxB; Operating tool HART
Free space radar
EN ZH 12/01/2023语言:
英语
版本:
12/01/2023
文件大小:
1.1 MB
文件名:
GP01202FEN_0123-00.pdf
-
-
-
《简明操作指南》（KA）
KA Micropilot FMR63B
雷达料位计 HART
EN ZH 02/01/202301/08/2022语言:
中文
版本:
02/01/2023
文件大小:
2.3 MB
文件名:
KA01589FZH_0223-00.pdf
-
-
-
《简明操作指南》（KA）
KA Micropilot FMR63B PROFINET + Ethernet-APL
雷达液位计
EN ZH 22/04/2023语言:
中文
版本:
22/04/2023
文件大小:
2.3 MB
文件名:
KA01613FZH_0123-00.pdf
-
-
-
《安装指南》（EA）
Ground terminal
Gammapilot, Micropilot, Liquiphant Cerabar, Deltabar
EN ZH 20/02/202325/05/2020语言:
英语
版本:
20/02/2023
文件大小:
465.7 KB
文件名:
EA01306FEN_0223-00.pdf
-
-
-
《安装指南》（EA）
Replacement of the sensor electronics
Micropilot
EN ZH 27/10/2022语言:
英语
版本:
27/10/2022
文件大小:
1.6 MB
文件名:
EA01451FEN_0122-00.pdf
-
-
-
《安装指南》（EA）
Replacement of transmitter VU140
FHX50B
EN ZH 27/10/2022语言:
英语
版本:
27/10/2022
文件大小:
726.9 KB
文件名:
EA01452FEN_0122-00.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
盲塞，M20, 316L, o-ring EPDM
-
外壳/外壳附件
部件编号订货号1471487198 -
-
堵头：M20，铝，EPDM 密封圈
-
外壳/外壳附件
部件编号订货号1471487199 -
-
盲塞，NPT1/2, 铝
-
外壳/外壳附件
部件编号订货号1471487201 -
-
盲塞，NPT1/2, 316L
-
外壳/外壳附件
部件编号订货号1471487203 -
-
电缆格兰头 M20，塑料 适用型号: FTL41，FTL51B，PMC51B，P
-
外壳/外壳附件
部件编号订货号1571435135 -
-
电缆格兰头 M20，铜镀镍 适用型号: FMG50，FTL41，FTL51B，P
-
外壳/外壳附件
部件编号订货号1571435136 -
-
电缆格兰头 M20，316L 适用型号: FMG50，FTL51B，PMC51B
-
外壳/外壳附件
部件编号订货号1571435137 -
-
Cable gland M20x1.5 x G1/2, Ex d, brass
-
外壳/外壳附件
部件编号订货号1571471535 -
-
M20x1.5-G1/2转换头，铝
-
外壳/外壳附件
部件编号订货号1571440660 -
-
M20x1.5-G1/2转换头，316L
-
外壳/外壳附件
部件编号订货号1571440667 -
-
插接头M20, 黄铜镀镍 适用于: screw-in thread, FMG50
-
外壳/外壳附件
部件编号订货号1571435138 -
-
M12 plug, 316L, housing side
-
外壳/外壳附件
部件编号订货号1571435139 -
-
插接头HAN7D, 90度, IP65 适用于: FMG50, PMC51B,
-
外壳/外壳附件
部件编号订货号1571439098 -
-
外壳接地端子 L+P
-
终端
部件编号订货号1871474251 -
-
大气补偿过滤口
-
外壳/外壳附件
部件编号订货号1971111056 -
-
大气补偿过滤口，EPDM
-
外壳/外壳附件
部件编号订货号1971549578 -
-
外壳盖，铝，密闭盖，密封圈，HNBR。适用型号: FMG50，FTL41，FTL
-
盖子
部件编号订货号2071435116 -
-
外壳盖，铝，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，FTL4
-
盖子
部件编号订货号2071435118 -
-
外壳盖，316L，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，F
-
盖子
部件编号订货号2071435122 -
-
外壳盖，塑料，密闭盖，密封圈，EPDM。适用型号: FTL41，FTL51B。
-
盖子
部件编号订货号2071435126 -
-
Cover red, Alu, closed, Ex d
-
盖子
部件编号订货号2071439086 -
-
盖子, 316L, 带视窗, Ex d密封圈, HNBR.适用于: FMG50
-
盖子
部件编号订货号2071435123 -
-
Cover, Alu, sight window
-
盖子
部件编号订货号2071439089 -
-
盖子，材质：铝，带视窗，隔爆
-
盖子
部件编号订货号2071439090 -
-
Cover red, Alu, sight window, Ex d
-
盖子
部件编号订货号2071439088 -
-
盖子，铝， connection compartment, Ex d密封圈,
-
盖子
部件编号订货号2571435121 -
-
外壳盖，316L，connect. compartment，Ex d 密封圈，H
-
盖子
部件编号订货号2571435128 -
-
Cover, Alu, connection compartment
-
盖子
部件编号订货号2571439085 -
-
Cover, plastic, sight window
-
盖子
部件编号订货号2071550061 -
-
Cover red, Alu,connect. compartment,Ex d
-
盖子
部件编号订货号2071439087 -
-
密封圈EPDM，5 个。适用型号: FTL41，FTL51B，PMC51B，PM
-
密封圈
部件编号订货号2171435131 -
-
密封圈HNBR，-40oC，5 个。适用型号: FMG50，FTL41，FTL5
-
密封圈
部件编号订货号2171435132 -
-
密封圈FVMQ，-60oC，5 个。适用型号: FTL51B。
-
密封圈
部件编号订货号2171435134 -
-
Transmitter electronics FHX50B
-
没有被分类的
部件编号订货号3071556966 -
-
Receiver electronics FHX50B
-
没有被分类的
部件编号订货号3071556967 -
-
端子单元 TU100B, 4-20mA 适用于: FMG50, PMC51B,
-
终端模块
部件编号订货号3571435766 -
-
端子单元 TU101B, 4-20mA, 过压保护 适用于: FMG50, PM
-
终端模块
部件编号订货号3571435767 -
-
电源模块 TU100A，4-20mA
-
终端模块
部件编号订货号3571458631 -
-
Terminal unit TU101A, 4-20mA, OVP,L-form
-
终端模块
部件编号订货号3571458633 -
-
Sensor cable 12-pin 100mm
-
没有被分类的
订货号71574954 -
-
Sensor cable 12-pin 120mm
-
没有被分类的
订货号71575472 -
-
显示 VU100 无按键.适用于: FMG50, PMC51B, PMC71B,
-
显示器
部件编号订货号4071435772 -
-
电子插件 FMR6xB
-
没有被分类的
部件编号订货号30XPF0045- -
-
显示 + 蓝牙 VU101 无按键.适用于: FMG50, PMC51B, PM
-
显示器
部件编号订货号4071435779 -
-
显示屏
-
显示器
部件编号订货号4071435775 -
-
显示+蓝牙 VU113 带按键
-
显示器
部件编号订货号4071435781 -
-
O型圈
-
没有被分类的
部件编号订货号5171337274 -
-
O-Ring 15,54x2,62 FFKM,FDA, 1 pc
-
没有被分类的
部件编号订货号5171567760 -
-
Sensor module 80GHz (Dual compartment)
-
没有被分类的
部件编号订货号5471551029 -
-
Sensor module 80GHz
-
没有被分类的
部件编号订货号5471600391 -
-
电缆
-
电缆/电缆附件
部件编号订货号7071206552 -
-
电缆
-
电缆/电缆附件
部件编号订货号7071206554 -
-
电缆
-
电缆/电缆附件
部件编号订货号7071206555 -
-
电缆
-
电缆/电缆附件
部件编号订货号7071206556 -
-
远程显示仪 FHX50B
订货号FHX50B- -
过程转换接头M24- Clamp 1 1/2"
订货号52023994 -
过程转换接头M24- Clamp 2"
订货号52023995 -
过程转换接头M24 Variv F DN25 PN40 316L
订货号52023996 -
过程转换接头M24 Variv N DN40 PN40 316L
订货号52023997 -
过程转换接头M24- DIN11851 DN50
订货号52023998 -
过程转换接头M24- DIN11851 DN40
订货号52023999 -
过程转换接头M24- Clamp 1 1/2"，3.1材质认证
订货号52024001
