雷达测量
Micropilot FMR540

©Endress+Hauser
©Endress+Hauser

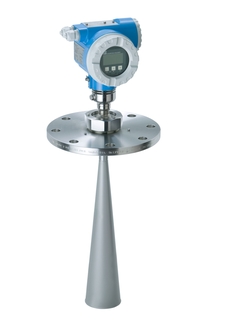

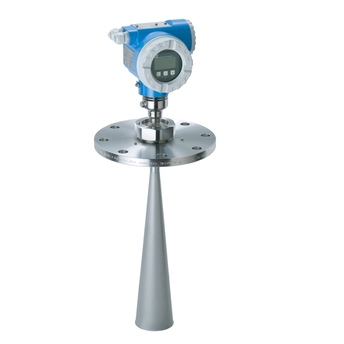

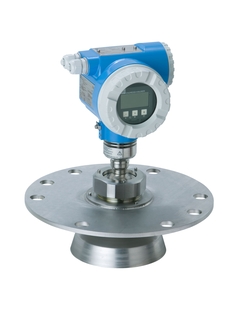

喇叭型天线和抛物面天线都可用于计量交接测量

Micropilot FMR540 通过NMi和PTB认证,可用于计量交接和库存控制测量,满足R85和API 3.1B 标准的相关要求。采用抛物面天线的FMR540特别适合距离在40m内任意空间的测量应用;而采用喇叭型天线的FMR540可以在因储罐/安装短管形状无法使用抛物形天线的测量场合使用。Micropilot FMR540采用四线制,HART和24v DC本安型供电,成本经济,安装简便。

  • 优势

    • 精度优于1mm

    • 计量交接应用通过国家级认证(NMi和PTB)

    • 仪表可单独使用,也可通过罐旁指示仪NRF590与储罐液位测量系统集成使用

    • 采用四线制,HART和24v DC本安型供电,成本经济,安装简便。

    • 利用角度调整装置,补偿法兰倾角

    • 通过菜单式的字母数字显示模块,现场操作简便

    • 利用FieldCare操作软件,方便仪表调试、文件建档和故障诊断

  • 应用领域

    抛物面天线适合在任意空间使用,测量范围可达40m,为喷嘴贴紧储罐壁的工况提供高度聚焦的测量,4"/直径100;喇叭型天线适用于任意空间使用。

    • 过程连接:法兰

    • 温度范围: -40 至 +200°C (-40 至 +392°F)

    • 压力范围:真空 至 +16bar (真空 至 +232psi)

    • 最大测量范围:40m (131ft)

    • 精度误差:小于 ±1mm

    • K-波段:26GHz

    • 国际防爆认证, 计量交接认证, WHG溢出保护, SIL

特征和规格

返回

Details

  • 测量原理

    雷达物位仪

  • 特点/应用

    喇叭天线:
    高精度测量,最大储罐高度为20 m (65ft)

    抛物面天线:
    高精度测量,最大自由空间高度为40 m (131 ft)

  • 电源/通信

    四线制(HART)

  • 频率

    K波段(约26 GHz)

  • 测量精度

    +/- 1 mm

  • 环境温度

    标准:
    -40…80°C
    (-40...176°F)

    标定符合法规要求:
    -25…60°C
    (-13...131°F)

  • 过程温度

    -40...200 °C
    (-40...392 °F)

  • 过程压力(绝压)/最大过压限定值

    喇叭天线:真空...16 bar (232 psi)
    抛物面天线:真空...6 bar (87 psi)
    使用UNI法兰:真空...1 bar (14.5 psi)

  • 主要接液部件

    316L

  • 过程连接

    喇叭天线:DN100、DN150法兰
    UNI法兰DN150、DN200、DN250
    抛物面天线:UNI法兰,带顶部安装位置调节装置
    DN200、DN250

    如果介电常数值小于1.9,请联系Endress+Hauser

  • 应用

  • 最大测量距离

  • Radar_Mediengruppe_en.jpg
  • 通信

    4...20 mA HART

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、TIIS、NEPSI

  • 安全认证

    溢出保护WHG

  • 应用限制

    测量测量范围取决于罐区和/或应用

    严重冷凝或粘附
    FMR53x
    在非理想工况下使用现有导波管
    FMR532
